申请日2015.11.09
公开(公告)日2016.03.30
IPC分类号B01D35/02; B01D35/18; B01D29/11; B01D29/33; F28D7/10
摘要
本实用新型涉及一种用于丝光机的废水余热无污染回收过滤装置，包括废水进管和废水出管，废水进管连接废水槽，废水出管也与废水槽连通;于废水槽内还布置储水管，储水管连接清水出管，于储水管内形成内腔，于内腔的内壁上包覆用于从储水管内流通常温水的过滤芯;于内腔的腔体内还设置转动杆，加热盘管沿圆周方向包覆于所述转动杆的外周，转动杆的一端连接水下电机的输出端。利用本实用新型可以将常温生产用水迅速升温至75°～80°，避免原有需要常温水加热而使用大量蒸汽的问题，大大节约了蒸汽的利用，常温水通过吸热原理实现一次加热，然后通过加热盘管及温度传感器的设计实现了常温水二次加热，保证了常温水的加热可靠性。
权利要求书

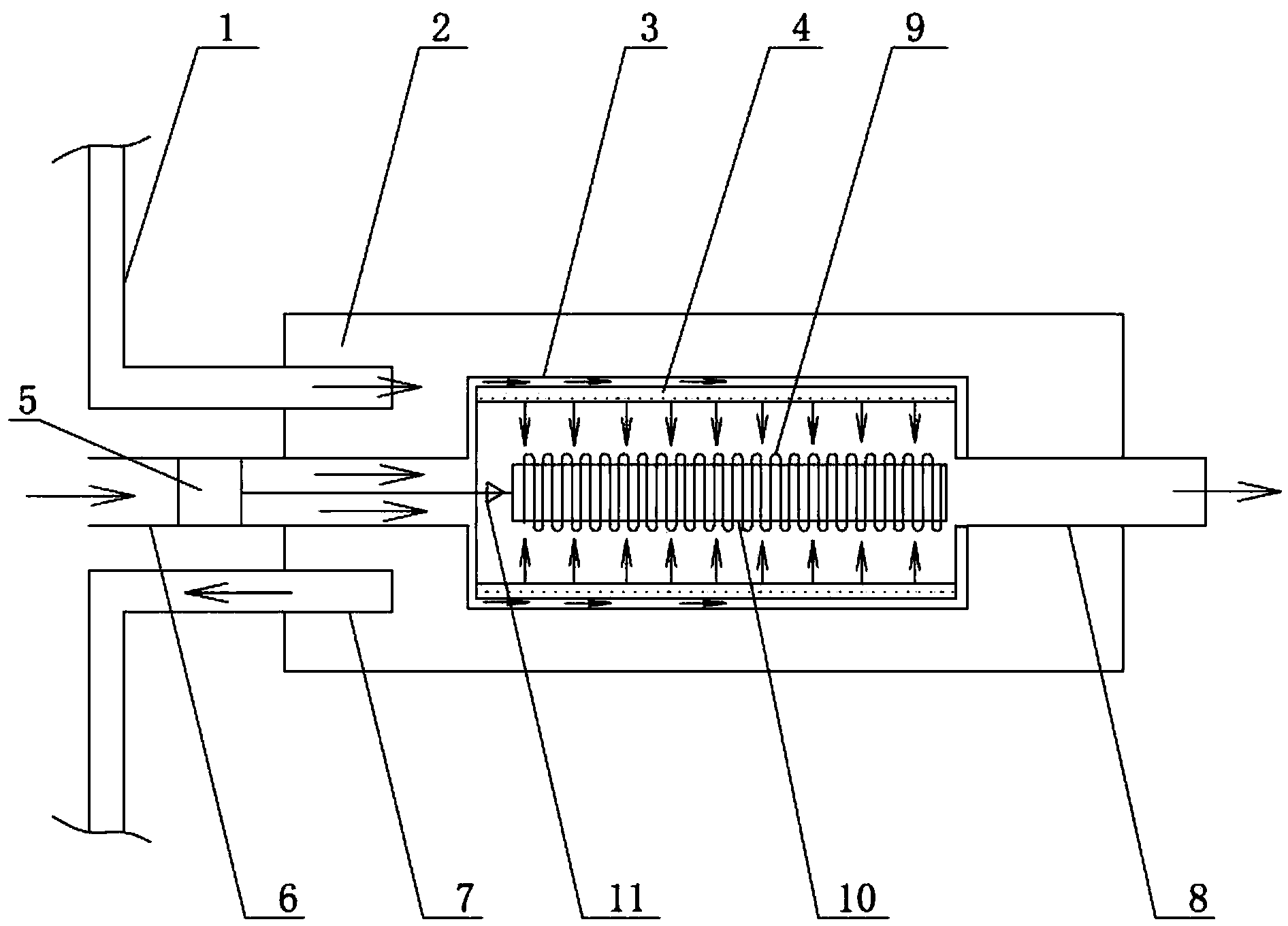

1.一种用于丝光机的废水余热无污染回收过滤装置，包括废水进管(1)和废水出管(7)，所述废水进管(1)的一端与丝光机连接，所述废水进管(1)的另一端连接废水槽(2)，所述废水出管(7)也与废水槽(2)连通;其特征在于：于所述废水槽(2)内还布置储水管(3)，所述储水管(3)的一端连接清水进管(6)，所述储水管(3)的另一端连接清水出管(8)，于所述储水管(3)内形成内腔，于所述内腔的内壁上包覆用于从储水管(3)内流通常温水的过滤芯(4);于所述内腔的腔体内还设置转动杆(10)，加热盘管(9)沿圆周方向包覆于所述转动杆(10)的外周，所述转动杆(10)的一端连接水下电机(5)的输出端。
2.如权利要求1所述的一种用于丝光机的废水余热无污染回收过滤装置，其特征在于：于所述水下电机(5)的输出端还安装温度传感器(11)。
说明书
一种用于丝光机的废水余热无污染回收过滤装置
技术领域
本实用新型涉及余热回收设备，尤其是一种用于丝光机的废水余热无污染回收过滤装置。
背景技术
目前，在布料清洗过程中，对于水溶液的加热需要使用大量蒸汽，特别是在布匹丝光过程中，根据工艺要求，需要布匹放入浓度高的烧碱溶液中清洗，清洗后的废水温度较高，达到85°左右，由于该洗涤用水粘稠度较高，以往直接排入污水处理，热能浪费较大。
实用新型内容
本申请人针对上述现有问题，进行了研究改进，提供一种用于丝光机的废水余热无污染回收过滤装置，利用本实用新型能有效将丝光后的洗涤用水回收，利用高温洗涤用水对常温水进行加热，节能环保。
本实用新型所采用的技术方案如下：
一种用于丝光机的废水余热无污染回收过滤装置，包括废水进管和废水出管，所述废水进管的一端与丝光机连接，所述废水进管的另一端连接废水槽，所述废水出管也与废水槽连通;于所述废水槽内还布置储水管，所述储水管的一端连接清水进管，所述储水管的另一端连接清水出管，于所述储水管内形成内腔，于所述内腔的内壁上包覆用于从储水管内流通常温水的过滤芯;于所述内腔的腔体内还设置转动杆，加热盘管沿圆周方向包覆于所述转动杆的外周，所述转动杆的一端连接水下电机的输出端。
其进一步技术方案在于：
于所述水下电机的输出端还安装温度传感器。
本实用新型的有益效果如下：
本实用新型结构简单、使用方便，利用本实用新型可以将常温生产用水迅速升温至75°～80°，避免原有需要常温水加热而使用大量蒸汽的问题，大大节约了蒸汽的利用，常温水通过吸热原理实现一次加热，然后通过加热盘管及温度传感器的设计实现了常温水二次加热，保证了常温水的加热可靠性。高温洗涤用水在降温后排入废水处理池，其具有零污染、零排放、节能环保的优点， 有效实现了绿色印染。
