申请日2015.09.30
公开(公告)日2017.01.11
IPC分类号C02F11/00
摘要
本发明涉及一种污泥滤床的输送搅拌结构，包括安装于滤床本体中并上下设置的上螺旋输送轴及下螺旋输送轴，上螺旋输送轴与上驱动电机连接，下螺旋输送轴与下驱动电机连接，上螺旋输送轴的旋转方向与下螺旋输送轴的旋转方向相反;上螺旋输送轴上带有上输送叶片，下螺旋输送轴上带有下输送叶片，上输送叶片与下输送叶片错开间隔布置;所述上驱动电机及下驱动电机分别通过滑块滑动安装于滤床本体的两侧，滑块的下端分别与凸轮触接，两凸轮安装于凸轮轴的两端，凸轮轴的中部安装有齿轮组件，齿轮组件通过电机驱动，电机借助支架与滤床本体固连。

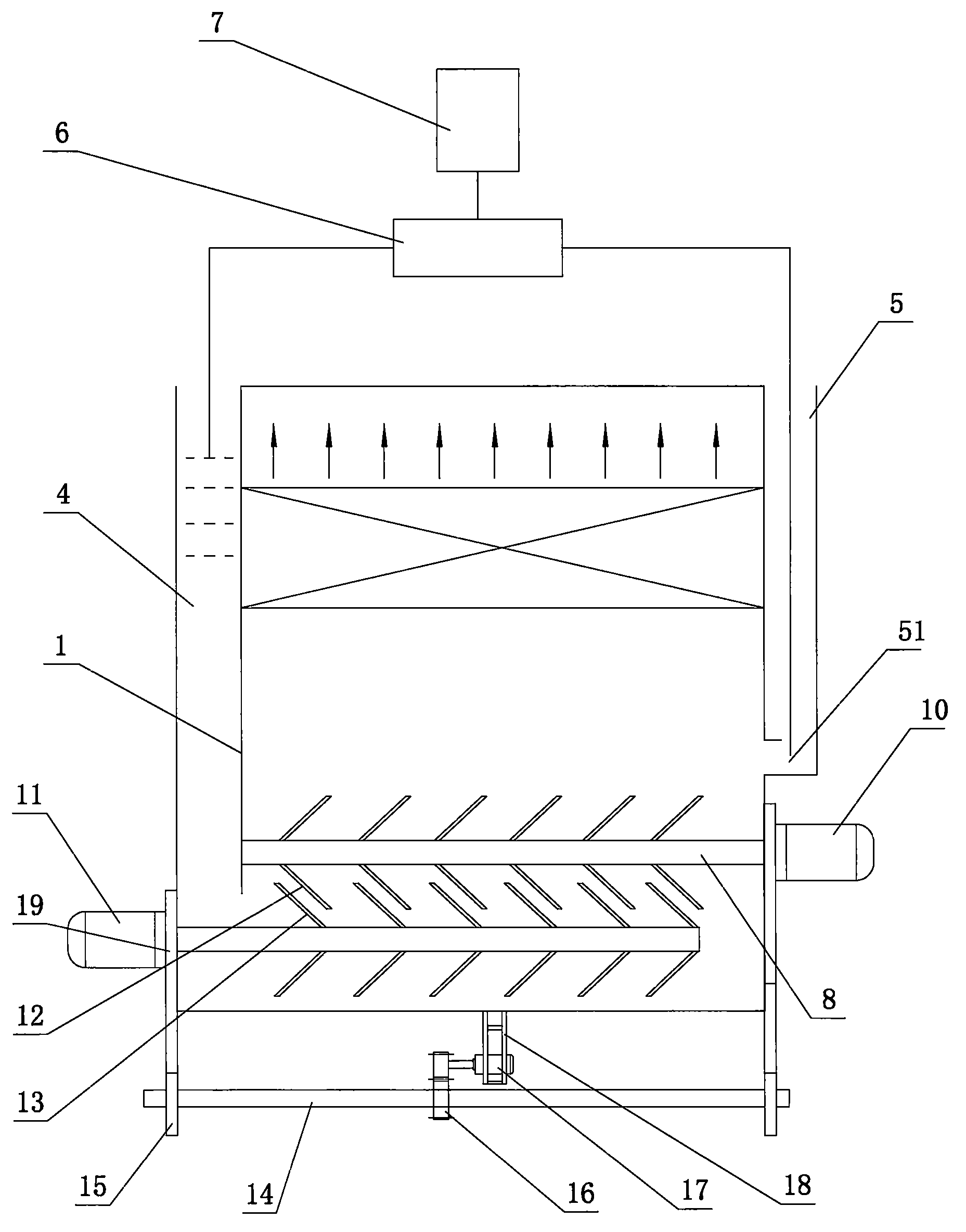

摘要附图
权利要求书
1.一种污泥滤床的输送搅拌结构，其特征在于：包括安装于滤床本体(1)中并上下设置的上螺旋输送轴(8)及下螺旋输送轴(9)，上螺旋输送轴(8)与上驱动电机(10)连接，下螺旋输送轴(9)与下驱动电机(11)连接，上螺旋输送轴(8)的旋转方向与下螺旋输送轴(9)的旋转方向相反;上螺旋输送轴(8)上带有上输送叶片(12)，下螺旋输送轴(9)上带有下输送叶片(13)，上输送叶片(12)与下输送叶片(13)错开间隔布置;
所述上驱动电机(10)及下驱动电机(11)分别通过滑块(19)滑动安装于滤床本体(1)的两侧，滑块(19)的下端分别与凸轮(15)触接，两凸轮(15)安装于凸轮轴(14)的两端，凸轮轴(14)的中部安装有齿轮组件(16)，齿轮组件(16)通过电机(17)驱动，电机(17)借助支架(18)与滤床本体(1)固连。
2.按照权利要求1所述的污泥滤床的输送搅拌结构，其特征在于：所述上输送叶片(12)与下输送叶片(13)分别朝输送方向倾斜布置，上输送叶片(12)与下输送叶片(13)平行。
说明书
污泥滤床的输送搅拌结构
技术领域
本发明涉及环保设备技术领域，特别涉及污泥滤床。
背景技术
随着人们生活水平的提高，生产和生活产生了大量的废水，水是不可再生资源，地球表面虽然70%的面积被水覆盖，但是真正能共人类使用的淡水资源却十分有限，据报道，全世界现在很多地方都出现了“水危机”，其实，人类不是真正的缺水，只是缺少能够人类使用的健康的水资源，尤其是工业生产产生的废水，由于其中常常含有重金属及其他有机物，直接排放还会造成重大污染。因此，对工业产生的废水进行后处理，避免其对环境的污染。
污泥滤床是对污泥进行过滤处理的设备。现有技术中，污泥滤床的进泥管道及布水管到容易堵塞，床体底部设置的搅拌器，其搅拌效果不佳，能耗较大，单纯的搅拌不利于污泥的输出。
发明内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种污泥滤床的输送搅拌结构，其采用循环输送结构，可有效地防止管道堵塞，采用双重螺旋搅拌输送，便于污泥的输出和过滤。
为了解决上述问题，本发明采用如下方案：
一种污泥滤床的输送搅拌结构，包括安装于滤床本体中并上下设置的上螺旋输送轴及下螺旋输送轴，上螺旋输送轴与上驱动电机连接，下螺旋输送轴与下驱动电机连接，上螺旋输送轴的旋转方向与下螺旋输送轴的旋转方向相反;上螺旋输送轴上带有上输送叶片，下螺旋输送轴上带有下输送叶片，上输送叶片与下输送叶片错开间隔布置;
所述上驱动电机及下驱动电机分别通过滑块滑动安装于滤床本体的两侧，滑块的下端分别与凸轮触接，两凸轮安装于凸轮轴的两端，凸轮轴的中部安装有齿轮组件，齿轮组件通过电机驱动，电机借助支架与滤床本体固连。
作为上述技术方案的进一步改进：
所述上输送叶片与下输送叶片分别朝输送方向倾斜布置，上输送叶片与下输送叶片平行。
本发明的技术效果在于：
本发明采用循环蒸汽增压结构，避免进料与出料通道的堵塞;设置双重螺旋轴搅拌输送结构，并设置上下错开的输送叶片及采用上下移动式输送，大大提高了搅拌效果，提高输送速度，进一步避免管道的堵塞，提高滤床的过滤效率。
