申请日2015.11.09
公开(公告)日2016.09.28
IPC分类号E03D11/13
摘要
具有清掏异物及其废水再利用功能的坐便器，属陶瓷技术领域，涉及具有清掏异物及其废水再利用功能的坐便器，该技术方案的要点是;将水封处左右各开一个长方形窗口，窗口周围为一光滑平面，对称有四个孔眼，孔眼内镶嵌有可膨胀塑料柱，平时长方形密封盖用木螺钉锁紧密封到位，如有硬质物品掉入下水管道时，打开长方形密封盖取出异物清理干净即可，下水不畅及堵塞问题立刻解决，此外它另一个功能是，在它的下水管水封之前左右各开一个圆孔，用圆密封盖密封到位，用时打开圆密封盖分别安装上密封接头，再用塑料水管将储水桶上端的溢流孔与之连接，当储水桶水满时自动流入坐便器中，此功能视家庭情况而定。
权利要求书
1.具有清掏异物及其废水再利用功能的坐便器，其特征是，在下水管水封处左右分别开有一个长方形窗口，此窗口周围为一光滑平面，中心对称有四个孔眼，孔眼内镶嵌有可膨胀塑料柱，然后将长方形密封垫圈与长方形密封盖用木螺钉分别对准膨胀的塑料柱孔眼旋紧到位密封好，其技术特征是，平时长方形密封盖及长方形密封垫圈密封到位始终封闭，用时将长方形密封盖打开，直接取出异物清理干净即可，另一功能，其特征是，在下水管道左右处在水封之前分别开一个进水圆孔、圆孔周围为一光滑平面、对称有四个孔眼、孔眼内镶嵌有可膨胀塑料柱，然后将圆密封垫圈与圆密封盖用木螺钉旋紧密封到位，其技术特征是，平时将圆密封垫圈与圆密封盖用木螺钉旋紧密封到位，如用此附属功能时打开圆密封盖，分别安装密封接头，用塑料水管将储水桶及该坐便器二者连接即可。
2.根据权利要求1所述的具有清掏异物及其废水再利用功能的坐便器，其特征是，所述的长方形密封垫圈及圆密封垫圈材料分别为橡胶，中心对称周边有四孔，所述的长方形密封盖及圆密封盖的材料分别为不锈钢，中心对称周边有四孔。
3.根据权利要求1所述的具有清掏异物及其废水再利用功能的坐便器，其特征是，所述的密封接头材料为硬质塑料制品，中心对称分布有四孔，中间为通孔。
说明书
具有清掏异物及其废水再利用功能的坐便器
技术领域：
本实用新型公开了一种具有清掏异物及其废水再利用功能的坐便器。它属于陶瓷技术领域，具体涉及坐便器下水管道存有硬质异物如何清掏及其废水再利用功能的坐便器。
背景技术：
随着城市化率的进一步提高，人们逐渐住进了现代化的高楼大厦，卫生间的坐便器家家必备必不可少，人们在享受生活快乐的同时，也感到传统坐便器有不尽人意的地方。
例如一不小心将硬质物品掉进传统的坐便器下水管道中，一般卡在水封底部影响正常使用，传统的疏通机蛇管很难将硬质物品抓取出来，它只能抓取塑料布及线绳之类的软物品，此时人们会无能为力，因此导致下水不畅甚至堵塞，弃之可惜用之不便，给人们带来了无穷的烦恼。目前传统坐便器有的水封在表面可见，东西掉入可捞，但是它有一个治命的弱点，粪便掉入时会溅起水花，极易溅到臀部上，所以此水封形式不可取，大多数水封不可见。针对现有技术所存在的问题，本实用新型公开了一种新的技术方案，对下水不畅及堵塞问题加以解决。
发明内容：
具有清掏异物及其废水再利用功能的坐便器其技术特征是：在下水管的水封处左右分别开有一个长方形窗口，此窗口周围为一光滑平面，对称有四个孔眼，孔眼内镶嵌有可膨胀塑料柱，然后将长方形密封垫圈与长方形密封盖用木螺钉分别对准膨胀的塑料柱孔眼旋紧到位密封好。如果有异物卡在水封处底部一般情况下异物易在此处卡住，此时将长方形密封盖打开，直接取出异物清理干净即可，下水不畅及堵塞问题便迎刃而解，所述的长方形密封垫圈及长方形密封盖的材料分别为橡胶及不锈钢，中心对称周边有四孔。
此新型坐便器与传统坐便器相比较它的有益效果是，如果人们无意中将硬质物品不慎掉入该坐便器的下水管道中，由于下水管道结构的原因，该物品即看不着也摸不到，此时打开水封处的长方形密封盖，便可轻易取出掉入的物品，解决了困扰人们多年的烦心问题。

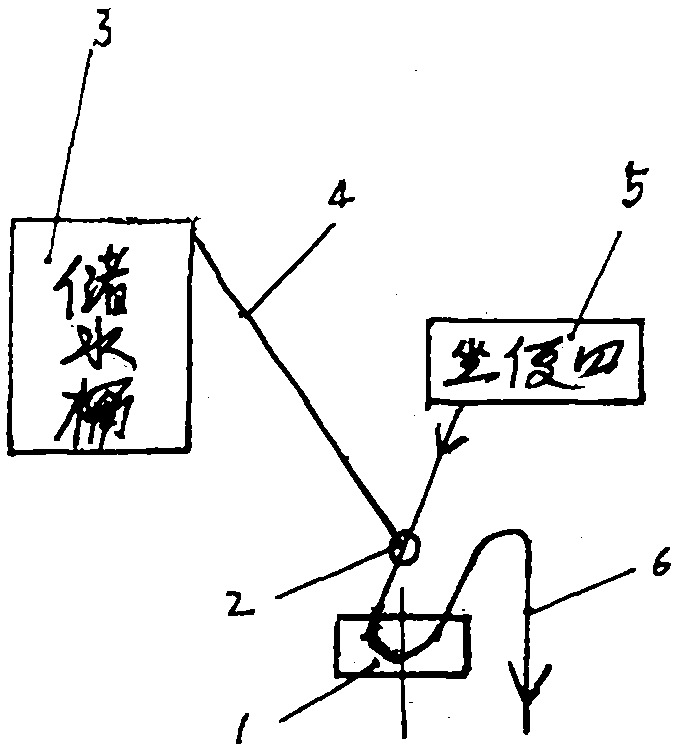

另外该坐便器还具有另一附属功能其技术特征是：将坐便器下水管道左右处在水封之前分别开一个进水圆孔，圆孔周围为一光滑平面，对称有四个孔眼，孔眼内镶嵌有可膨胀塑料柱，然后将圆密封垫圈与圆密封盖用木螺钉旋紧密封到位，如用此附属功能时打开圆密封盖，分别安装密封接头，用塑料水管将储水桶及该坐便器二者连接即可，所述圆密封垫圈及圆密封盖的材料分别为橡胶及不锈钢，中心对称周边有四孔，所述密封接头材料为硬质塑料制品，中心对称分布有四孔，中间为通孔。
具有清掏异物及其废水再利用功能的坐便器的附属功能与传统坐便器相比它的有益效果是，可将储水桶的水满后多余废水直接排入坐便器下水管中，不至于水流满地，即节水又清洁，此附属功能视家庭情况 而定。
