申请日2015.09.30
公开(公告)日2017.01.11
IPC分类号B01F7/18; C02F11/12
摘要
本发明涉及一种带挡泥片的污泥搅拌结构，包括安装于搅拌筒体中的搅拌轴、设置于搅拌筒体顶部并与搅拌轴连接的搅拌电机，搅拌轴上带有搅拌叶片，所述搅拌筒体的内壁安装有向上倾斜设置的挡泥片，挡泥片位于上下两搅拌叶片之间。本发明采用挡泥片与搅拌叶片相结合对污泥进行搅碎，其搅拌时间短、效率高。

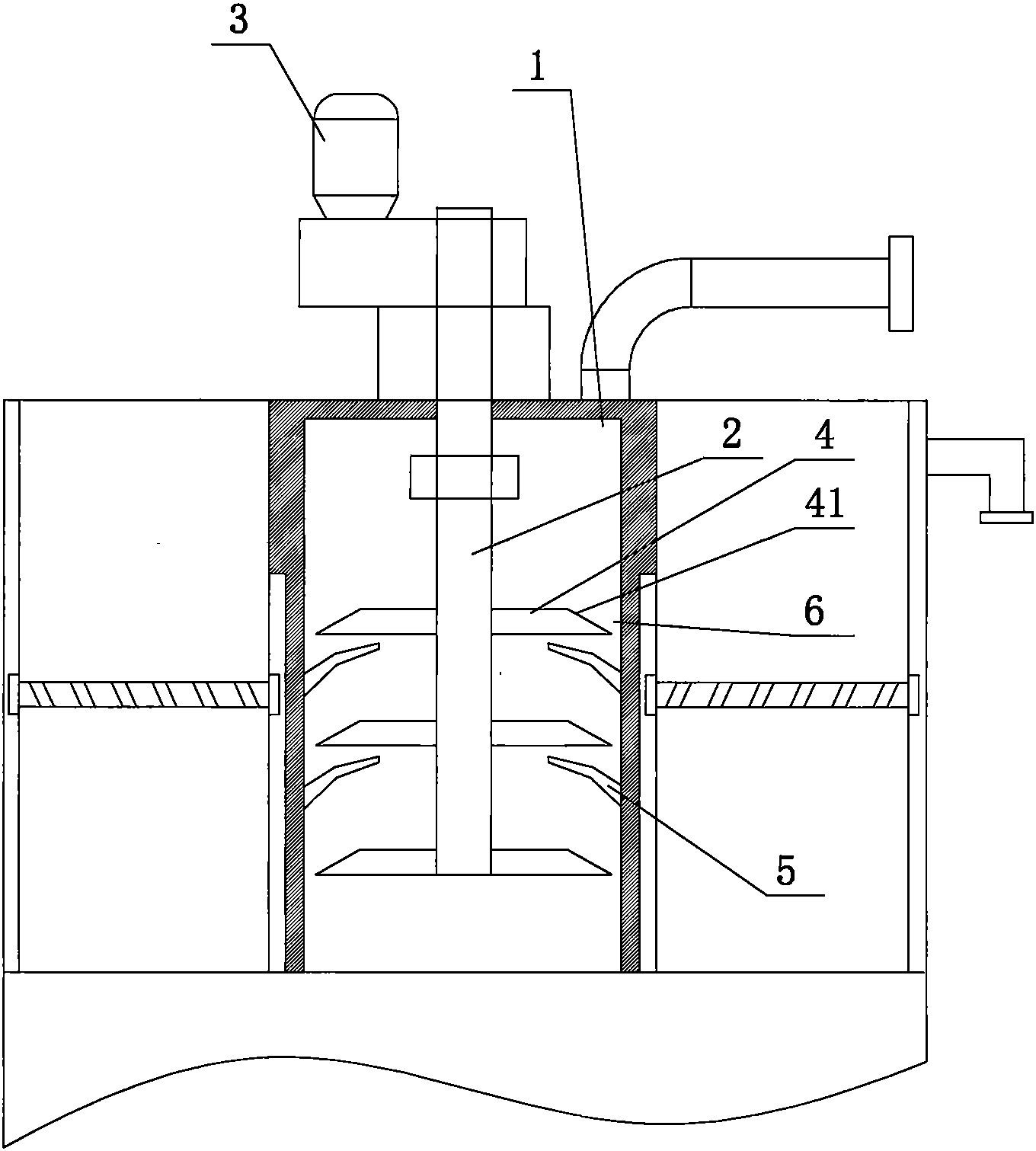

摘要附图
权利要求书
1.一种带挡泥片的污泥搅拌结构，包括安装于搅拌筒体(1)中的搅拌轴(2)、设置于搅拌筒体(1)顶部并与搅拌轴(2)连接的搅拌电机(3)，搅拌轴(2)上带有搅拌叶片(4)，其特征在于：所述搅拌筒体(1)的内壁安装有向上倾斜设置的挡泥片(5)，挡泥片(5)位于上下两搅拌叶片(4)之间。
2.按照权利要求1所述的带挡泥片的污泥搅拌结构，其特征在于：所述搅拌叶片(4)的外端部带有向下倾斜的尖端(41)，尖端(41)与搅拌筒体(1)的内壁间形成一锥形导流空间(6)。
说明书
带挡泥片的污泥搅拌结构
技术领域
本发明涉及环保设备技术领域，特别涉及污泥浓缩处理装置。
背景技术
城市污水处理过程中，给水净化水处理所产生的污泥含水率一般为99.3%～99.7%，活性污泥一般为99.2%～99.6%，混合污泥一般为97%～98%。。城市污泥的特点是固体物体少水分大，为此，污泥脱水前需要经过浓缩处理，以降低污泥的含水率，使污泥体积减少便于污泥的脱水处理。
传统的污泥浓缩方式可分为重力浓缩、气浮浓缩和离心浓缩等三种方式。重力浓缩是利用沉降原理浓缩污泥，分为间隙式和连续式;气浮浓缩是细小的汽泡使污泥颗粒的密度小于水而上浮，并得到浓缩;离心浓缩是利用污泥中固相、液相的密度不同，在高速旋转中受到不同的离心力而使两者分离，达到浓缩的目的。现有的污泥离心浓缩处理装置中，污泥水经过搅拌装置搅拌后再浓缩排出，过滤后的水自然溢流排出。现有的搅拌装置的搅拌效率低，搅拌效果不佳。
发明内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种带挡泥片的污泥搅拌结构，其相比传统的搅拌结构，具有搅拌效率高、效果好的特点。
为了解决上述问题，本发明采用如下方案：
一种带挡泥片的污泥搅拌结构，包括安装于搅拌筒体中的搅拌轴、设置于搅拌简体顶部并与搅拌轴连接的搅拌电机，搅拌轴上带有搅拌叶片，所述搅拌筒体的内壁安装有向上倾斜设置的挡泥片，挡泥片位于上下两搅拌叶片之间。
作为上述技术方案的进一步改进：
所述搅拌叶片的外端部带有向下倾斜的尖端，尖端与搅拌简体的内壁间形成一锥形导流空间。
本发明的技术效果在于：
本发明采用挡泥片与搅拌叶片相结合对污泥进行搅碎，其搅拌时间短、效率高。
