申请日2015.09.30
公开(公告)日2017.01.11
IPC分类号B01F7/04; C02F11/14; B01F15/02
摘要
本发明涉及一种带进料压力监测的污泥混合器，包括混合釜，混合釜带有泥水进料管及泥水出料管;混合釜中设有搅拌装置，所述泥水进料管位于混合釜的一侧底部，泥水出料管位于混合釜的另一侧顶部;所述搅拌装置包括倾斜设置于混合釜中的搅拌轴，搅拌轴位于泥水进料管与泥水出料管之间;所述搅拌轴带有中空结构，其侧壁间隔设置有叶片及导流孔，所述导流孔位于相邻的叶片之间;搅拌轴的上端带有絮凝剂进料管及通过锥齿轮组件与电机连接，电机通过支架安装于混合釜的顶面;所述泥水进料管中设置有压力监测器，压力监测器通过控制器与电机连接，控制器根据压力监测器监测的压力信号控制电机的转速。

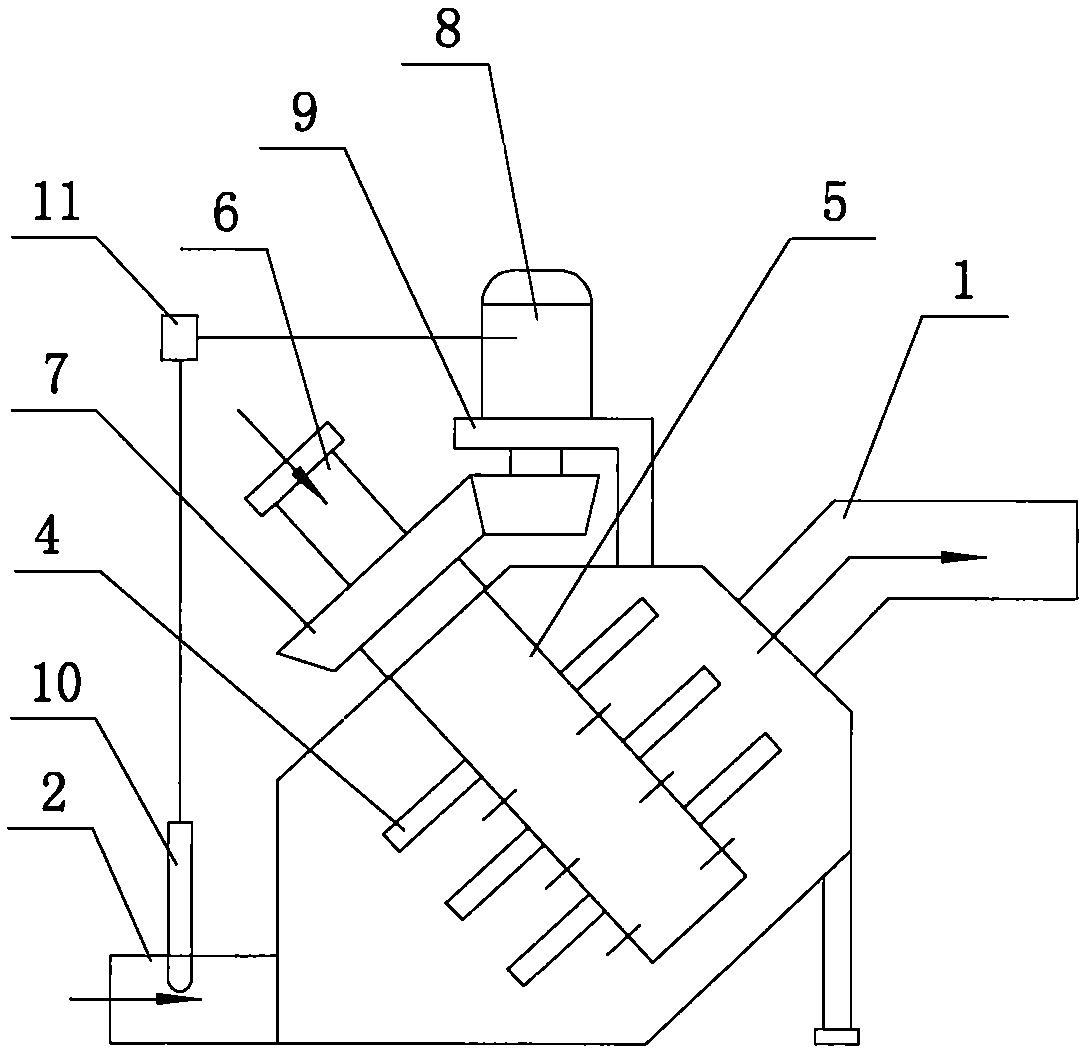

摘要附图
权利要求书
1.一种带进料压力监测的污泥混合器，包括混合釜(1)，混合釜(1)带有泥水进料管(2)及泥水出料管(3);混合釜(1)中设有搅拌装置，其特征在于：所述泥水进料管(2)位于混合釜(1)的一侧底部，泥水出料管(3)位于混合釜(1)的另一侧顶部;所述搅拌装置包括倾斜设置于混合釜(1)中的搅拌轴(5)，搅拌轴(5)位于泥水进料管(2)与泥水出料管(3)之间;所述搅拌轴(5)带有中空结构，其侧壁间隔设置有叶片(4)及导流孔，所述导流孔位于相邻的叶片(4)之间;搅拌轴(5)的上端带有絮凝剂进料管(6)及通过锥齿轮组件(7)与电机(8)连接，电机(8)通过支架(9)安装于混合釜(1)的顶面;
所述泥水进料管(2)中设置有压力监测器(10)，压力监测器(10)通过控制器(11)与电机(8)连接，控制器(11)根据压力监测器(10)监测的压力信号控制电机(8)的转速。
说明书
带进料压力监测的污泥混合器
技术领域
本发明涉及环保设备技术领域，特别涉及污泥的处理装置。
背景技术
在污泥脱水前，要进行污泥调节，所谓污泥调节也称污泥的化学调质。污泥浓缩一般只能使其含水率降到85%左右，要进一步降低含水率，减少体积，就要把污泥中结合水分离出来，也就是使这部分水对固体颗粒的附着力减弱，使颗粒失稳长大。现在通用做法是在污泥压滤前设置污泥调质池，用来对污泥进行化学调质，投加三氯化铁、石灰等有机无机絮凝剂，絮凝剂作用污泥絮凝时间一般在5-10min。而污泥调质池占地面积和投资比较大，絮凝剂与污泥的混合一般采用低转速桨式搅拌器或者双曲面搅拌器，混合效果不理想。
发明内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种带进料压力监测的污泥混合器，其大大提高了絮凝剂与污泥的混合效果。
为了解决上述问题，本发明采用如下方案：
一种带进料压力监测的污泥混合器，包括混合釜，混合釜带有泥水进料管及泥水出料管;混合釜中设有搅拌装置，所述泥水进料管位于混合釜的一侧底部，泥水出料管位于混合釜的另一侧顶部;所述搅拌装置包括倾斜设置于混合釜中的搅拌轴，搅拌轴位于泥水进料管与泥水出料管之间;所述搅拌轴带有中空结构，其侧壁间隔设置有叶片及导流孔，所述导流孔位于相邻的叶片之间;搅拌轴的上端带有絮凝剂进料管及通过锥齿轮组件与电机连接，电机通过支架安装于混合釜的顶面;
所述泥水进料管中设置有压力监测器，压力监测器通过控制器与电机连接，控制器根据压力监测器监测的压力信号控制电机的转速。
本发明的技术效果在于：
本发明中，絮凝剂采用倾斜设置的搅拌轴的导入，导入的同时进行快速甩出，其与污泥水的混合效果好、速度快;搅拌装置位于泥水进料管与泥水出料管之间并倾斜设置，其结构设计合理，污泥水从底部缓慢至顶部与絮凝剂均匀混合，大大提高了混合效果;采用进料压力监测器对进料压力进行监测，对搅拌装置的搅拌速度进行实时调节，其无需人为控制，保证最佳搅拌效果
