申请日2015.09.30
公开(公告)日2016.05.18
IPC分类号B01D25/12
摘要
本实用新型提供一种湿式球磨车间污水压滤装置，它包括有污水罐、搅刮装置，其中，污水罐外壁设有固定座，并通过固定座安装在支架上，污水罐内腔上方设有搅刮装置，污水罐上部一侧侧壁上设有冲洗水管路，污水罐下部设有上大下小漏斗状滤腔，滤腔顶部与临时储存室连通;滤腔一侧设有渣浆泵，渣浆泵一端与压滤机连接，另一端通过连接管与滤腔连接，连接管上设有手动渣浆阀和电动渣浆阀，渣浆管路一端连接在渣浆泵上，另一端压滤机相连接。本方案的结构简单、操作方便、使用效果好。

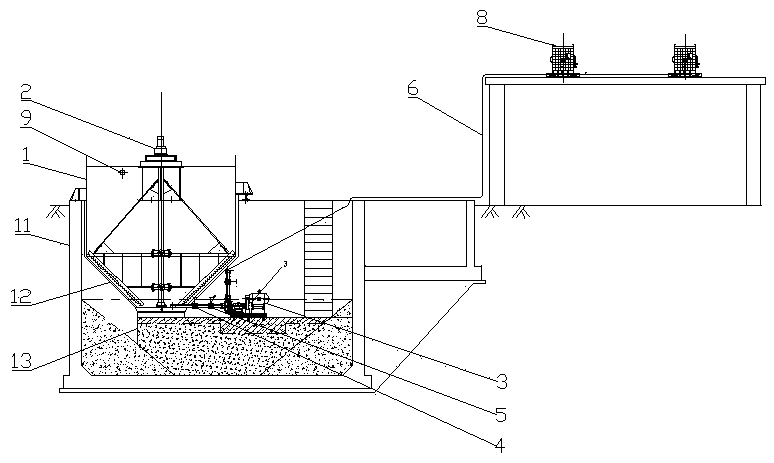

摘要附图
权利要求书
1.一种湿式球磨车间污水压滤装置，其特征在于：它包括有污水罐(1)、搅刮装置(2)、渣浆泵(3)、手动渣浆阀(4)、电动渣浆阀(5)、渣浆管路(6)、压滤机(8)、冲洗水管路(9)，其中，污水罐(1)外壁设有固定座，并通过固定座安装在支架(11)上，污水罐(1)内腔上方设有搅刮装置(2)，污水罐(1)上部一侧侧壁上设有冲洗水管路(9)，污水罐(1)下部设有上大下小漏斗状滤腔(12)，滤腔(12)顶部与临时储存室(13)连通;滤腔(12)一侧设有渣浆泵(3)，渣浆泵(3)一端与压滤机(8)连接，另一端通过连接管与滤腔(12)连接，连接管上设有手动渣浆阀(4)和电动渣浆阀(5)，渣浆管路(6)一端连接在渣浆泵(3)上，另一端压滤机(8)相连接。
2.根据权利要求1所述的一种湿式球磨车间污水压滤装置，其特征在于：临时储存室(13)由地面下挖形成，并通过钢筋混凝土浇轧严实。
3.根据权利要求1所述的一种湿式球磨车间污水压滤装置，其特征在于：压滤机(8)为多组，相邻压滤机(8)之间通过相应的渣浆管路(6)连接。
说明书
一种湿式球磨车间污水压滤装置
技术领域
本实用新型涉及污水处理技术领域，尤其是指一种湿式球磨车间污水压滤装置。
背景技术
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现有的处理装置结构复杂、分布不合理，大大影响污水处理效果。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种结构简单、操作方便、使用效果好的湿式球磨车间污水压滤装置。
为实现上述目的，本实用新型所提供的技术方案为：一种湿式球磨车间污水压滤装置，它包括有污水罐、搅刮装置、渣浆泵、手动渣浆阀、电动渣浆阀、渣浆管路、压滤机、冲洗水管路，其中，污水罐外壁设有固定座，并通过固定座安装在支架上，污水罐内腔上方设有搅刮装置，压滤机上部一侧侧壁上设有冲洗水管路，污水罐下部设有上大下小漏斗状滤腔，滤腔顶部与临时储存室连通;滤腔一侧设有渣浆泵，渣浆泵一端与压滤机连接，另一端通过连接管与滤腔连接，连接管上设有手动渣浆阀和电动渣浆阀，渣浆管路一端连接在渣浆泵上，另一端压滤机相连接。
所述的临时储存室由地面下挖形成，并通过钢筋混凝土浇轧严实。
所述的压滤机为多组，相邻压滤机之间通过相应的渣浆管路连接。
本实用新型在采用上述方案后，将原斜板池与主池挡墙相通的下部用钢筋混凝土支模浇筑严实形成临时储存室，并做防渗处理。用于故障下污水临时存放，正常后由渣浆泵泵入压滤机进行压滤处理。同时对原污水压滤管道进行改造，将原球阀改为渣浆专用渣浆阀，泵入口与压滤机污水入口采用电动阀控制，以方便控制进入压滤流量。两压滤机入口电控阀前增设联通管阀。在压滤机接入压缩空气干燥管路，压力不少于0.6MPa。本方案的结构简单、操作方便、使用效果好。
