申请日2015.09.30
公开(公告)日2016.04.27
IPC分类号C02F9/04; C02F1/66; C02F1/52; C02F1/00; C02F103/16
摘要
一种盘条酸洗污水处理设备，由污水池、中和反应池、絮凝池、清水池四个装置组成，所述污水池上部设有温度计报警装置，内部池壁设有二氧化氮自动报警装置，四周角部设有自动喷雾水装置;所述中和反应池通过耐腐蚀管道与污水池相连，所述中和反应池上部设有PH计，内部池壁设有自动加药箱;所述絮凝池通过耐腐蚀管道与中和调节池相连，内部池壁设有絮凝剂加入装置;所述清水池通过耐腐蚀管道与絮凝池相连，池壁中央设有活性炭过滤器。

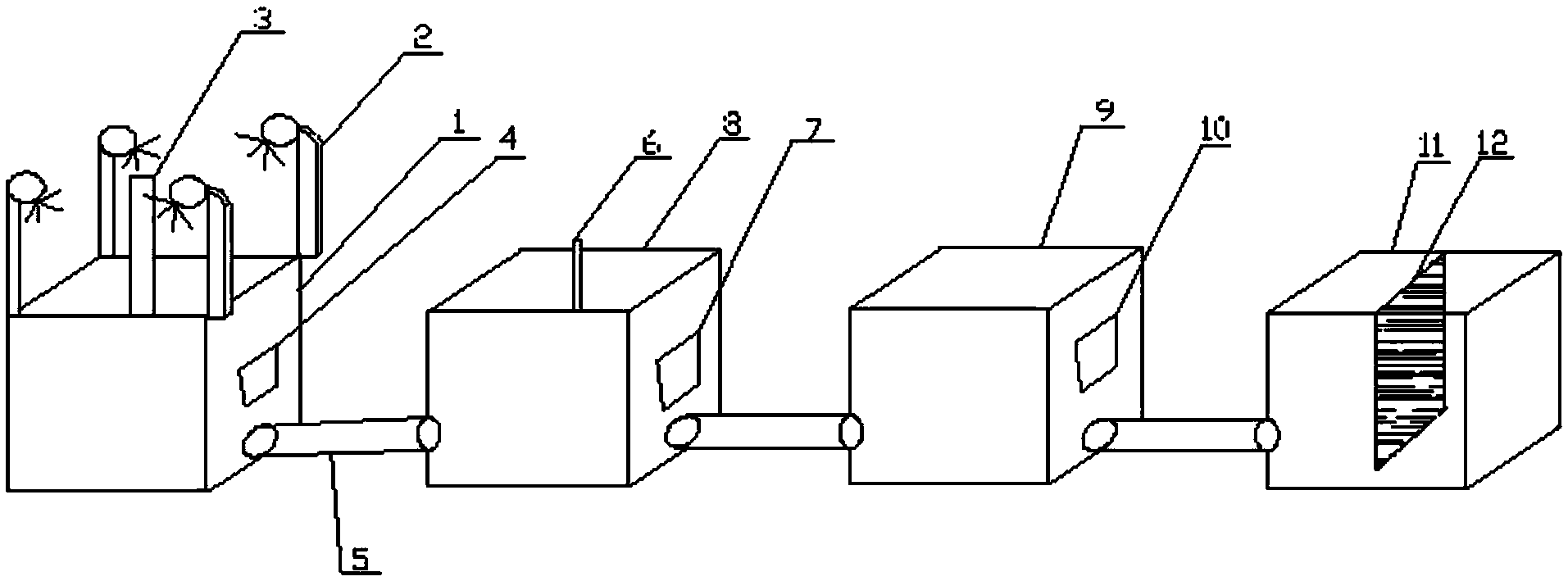

摘要附图
权利要求书
1.一种盘条酸洗污水处理设备，其特征在于：由污水池(1)、中和反应池(8)、絮凝池(9)、清水池(11)四个装置组成，所述污水池(1)上部设有温度计报警装置(3)，内部池壁设有二氧化氮自动报警装置(4)，四周角部设有自动喷雾水装置(2);所述中和反应池(8)通过耐腐蚀管道(5)与污水池(1)相连，所述中和反应池(8)上部设有PH计(6)，内部池壁设有自动加药箱(7);所述絮凝池(9)通过耐腐蚀管道(5)与中和调节池(8)相连，内部池壁设有絮凝剂加入装置(10);所述清水池(11)通过耐腐蚀管道(5)与絮凝池(9)相连，池壁中央设有活性炭过滤器(12)。
说明书
一种盘条酸洗污水处理设备
技术领域
本实用新型涉及盘条酸洗污水处理设备领域，具体涉及一种盘条酸洗污水处理设备。
背景技术
现今盘条酸洗污水处理设备着重水的处理，但没有强调水处理循环过程的时间及盘条酸洗污水在温度高时挥发出的二氧化氮及二氧化硫有毒气体对人体危害。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种盘条酸洗污水处理设备,降低污水温度，减少有害气体挥发，减少水处理循环过程时间。
本实用新型解决其技术问题是采取以下技术方案实现的：一种盘条酸洗污水处理设备，由污水池、中和反应池、絮凝池、清水池四个装置组成，所述污水池上部设有温度计报警装置，内部池壁设有二氧化氮自动报警装置，四周角部设有自动喷雾水装置;所述中和反应池通过耐腐蚀管道与污水池相连，所述中和反应池上部设有PH计，内部池壁设有自动加药箱;所述絮凝池通过耐腐蚀管道与中和调节池相连，内部池壁设有絮凝剂加入装置;所述清水池通过耐腐蚀管道与絮凝池相连，池壁中央设有活性炭过滤器。
本实用新型的有益效果是：
1、本实用新型改进的自动喷雾水装置可以在温度计报警装置的报警声中自动喷雾水，降低污水温度，减少二氧化氮及二氧化硫有害气体挥发。
2、本实用新型改进的自动喷雾水装置可以在温度计报警装置的报警声中自动喷雾水减少污水自身降温时间，减少水处理循环过程时间，对污水的利用效率增大。
3、本实用新型的自动加药装置可以根据污水处理过程中的PH计的示数自动加入中和试剂，操作智能化，简单化。
4、本实用新型的耐腐蚀管道材质为不锈钢，增加了设备的使用寿命
