申请日2015.11.23
公开(公告)日2016.03.02
IPC分类号C02F9/14
摘要
本发明涉及一种模块化复合生态污水处理沉淀设备，包括无底无盖的框架，框架内于顶部横向设置有穿孔集水管，穿孔集水管的一端与固定在框架上的收水短管连通，穿孔集水管的另一端与固定在框架上的出水槽连通，出水槽的一侧连接有伸出框架外的出水总管，穿孔集水管两侧的框架内均设置有生态浮岛，生态浮岛上种植有若干多根系水生植物;穿孔集水管下方的框架上设置有支撑栅条以及固定在支撑栅条上用于固液分离的填料;支撑栅条下方的框架一侧开设有进水口，支撑栅条下部还连接有若干个污泥斗，框架底部并排设有若干根集泥管，集泥管与对应的污泥斗底部连通;本发明直接置于反应池内，无须对现有污水处理池停水改造，便于现有污水处理设施性能的提升和改进。
权利要求书
1.一种模块化复合生态污水处理沉淀设备，其特征在于，包括无底无盖的框架，所述框架内于顶部横向设置有穿孔集水管，所述穿孔集水管的一端与固定在框架上的收水短管连通，穿孔集水管的另一端与固定在框架上的出水槽连通，所述出水槽的一侧连接有伸出框架外的出水总管，所述穿孔集水管两侧的框架内均设置有生态浮岛，所述生态浮岛上种植有若干多根系水生植物;所述穿孔集水管下方的框架上设置有支撑栅条以及固定在支撑栅条上用于固液分离的填料;所述支撑栅条下方的框架一侧开设有进水口，支撑栅条下部还连接有若干个污泥斗，所述框架底部并排设有若干根集泥管，所述集泥管与对应的污泥斗底部连通。
2.根据权利要求1所述的一种模块化复合生态污水处理沉淀设备，其特征在于，所述出水槽内靠近出水总管管口位置还设有出水堰板，所述出水堰板的高度可调节。
3.根据权利要求1所述的一种模块化复合生态污水处理沉淀设备，其特征在于，所述填料为蜂窝型填料，填料于支撑栅条平面上的放置倾角与进水水流水平方向呈60°。
4.根据权利要求1所述的一种模块化复合生态污水处理沉淀设备，其特征在于，所述框架底部设有支撑腿内部有支撑件。
说明书
一种模块化复合生态污水处理沉淀设备
技术领域
本发明涉及污水处理设备，尤其涉及一种模块化复合生态污水处理沉淀设备。
背景技术
随着经济的发展，水环境污染问题越来越严重，越来越突出的环境问题和人们环保意识的提高。我国污水处理的重心也正在由大城市转向中小城镇及农村地区。对于农村地区，进行污水处理时项目投资有限，污水处理装置的设置尽可能的考虑重力自流。对于小规模的污水处理项目，污水沉淀多考虑采用平流沉淀池、竖流沉淀池及斜板沉淀池。但是平流沉淀池需要设置刮泥机，竖流沉淀池高程较高不利于自流，而斜板沉淀池则最为适宜应用于小规模的污水处理，但是在规模较小的情况下，由于斜板的施工安装需要在池内进行，施工安装繁琐，也不利于检修。同时现有技术中的模块化污水处理设备，不能将污水处理的生态技术与生化技术有机结合，起不到美化环境的作用。
发明内容
本发明要解决的技术问题在于填补现有技术的不足，提供一种模块化复合生态污水处理沉淀设备，便于现有污水处理设施的性能提升和改造，同时充分将污水处理的生态处理技术与生化处理技术有机结合。
为此，本发明具体方案如下：

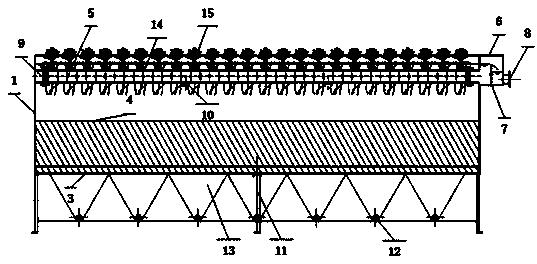

一种模块化复合生态污水处理沉淀设备，包括无底无盖的框架，所述框架内于顶部横向设置有穿孔集水管，所述穿孔集水管的一端与固定在框架上的收水短管连通，穿孔集水管的另一端与固定在框架上的出水槽连通，所述出水槽的一侧连接有伸出框架外的出水总管，所述穿孔集水管两侧的框架内均设置有生态浮岛，所述生态浮岛上种植有若干多根系水生植物;所述穿孔集水管下方的框架上设置有支撑栅条以及固定在支撑栅条上用于固液分离的填料;所述支撑栅条下方的框架一侧开设有进水口，支撑栅条下部还连接有若干个污泥斗，所述框架底部并排设有若干根集泥管，所述集泥管与对应的污泥斗底部连通。
进一步，所述出水槽内靠近出水总管管口位置还设有出水堰板，所述出水堰板的高度可调节。
进一步，所述填料为蜂窝型填料，填料于支撑栅条平面上的放置倾角与进水水流水平方向呈60°。
进一步，所述框架底部设有支撑腿内部有支撑件。
本发明的有益效果在于：
本发明的模块化复合生态污水处理沉淀设备，可直接置于反应池内，无须对现有污水处理池进行停水改造，由于采用了模块化对设备进行组装，结构更为合理，使施工安装快捷、运行维护方便、可操作性强，便于现有污水处理设施的性能提升和改造;此外，本发明将人工浮岛技术引入于本设备顶部穿孔集水管两侧，充分将污水处理的生态处理技术与生化处理技术有机结合，在进行污水处理的同时还具有景观效果。
