申请日2015.11.23
公开(公告)日2016.03.30
IPC分类号F04B15/02; F04B53/00; F04B53/20; C02F11/00
摘要
活塞驱动式污泥提升输送机，包括输泥管体，输泥管体上设置有竖直向上的进泥斗，输泥管体一端设置有驱动装置，输泥管体另一端设置有竖直向上的污泥管道，驱动装置的伸缩杆伸入输泥管体内，伸缩杆体末端设置有柱塞体，柱塞体与输泥管体内壁滑动配合，柱塞体外表面设置有2道凹槽，所述凹槽内设置有顶推弹簧，顶推弹簧上设置有密封条，柱塞体右侧端面设置为圆弧面，泥管体内靠近污泥管道端设置有单向阀。有效克服泵体磨损的问题，结构简单，适用于大部分浆料的运输，大大延长了设备的使用寿命。
权利要求书
1.活塞驱动式污泥提升输送机，其特征在于包括输泥管体，输泥管体上设置有竖直向上的进泥斗，输泥管体一端设置有驱动装置，输泥管体另一端设置有竖直向上的污泥管道，驱动装置的伸缩杆伸入输泥管体内，伸缩杆体末端设置有柱塞体，柱塞体与输泥管体内壁滑动配合，柱塞体外表面设置有2道凹槽，所述凹槽内设置有顶推弹簧，顶推弹簧上设置有密封条，柱塞体右侧端面设置为圆弧面，泥管体内靠近污泥管道端设置有单向阀。
2.根据权利要求1所述的活塞驱动式污泥提升输送机，其特征在于输泥管体内壁增设有陶瓷层。
3.根据权利要求1所述的活塞驱动式污泥提升输送机，其特征在于进泥斗上设置有过滤网。
4.根据权利要求1所述的活塞驱动式污泥提升输送机，其特征在于伸缩杆上套设有陶瓷套。
5.根据权利要求4所述的活塞驱动式污泥提升输送机，其特征在于输泥管体近驱动装置端设置有端盖，端盖与陶瓷套的接触面上设置有密封垫。
说明书
活塞驱动式污泥提升输送机
技术领域
本发明涉及污泥处理领域，尤其涉及一种污泥提升机。
城市窨井污泥浆、污水厂沉降污泥，化工厂、冶炼厂、污水池、事故槽等工况都存在着低位池的沉淀污泥浆，这些污泥浆在进入下道工序处理时，都要提升输送至下一道处理岗位，但这种工况的污泥料浆的提升吸送是业内长期的难题，并没有合适的输送泵，现有技术均是采用离心泵进行输送，但离心泵精度要求高，对颗粒物多的物料进行输送会导致效率下降，并且使用寿命较短有效进一步改进。
发明内容
本发明针对现有技术的不足，提供了一种利用活塞推动原理，大大提高输送效率的同时，延长设备的使用寿命的活塞驱动式污泥提升输送机。

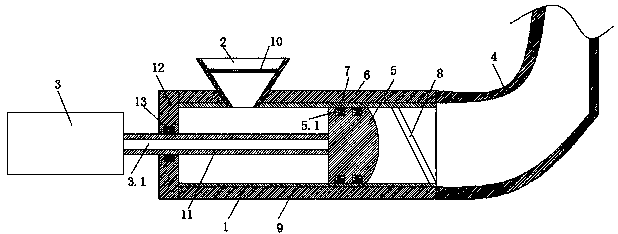

为实现本发明目的，提供了以下技术方案：活塞驱动式污泥提升输送机，其特征在于包括输泥管体，输泥管体上设置有竖直向上的进泥斗，输泥管体一端设置有驱动装置，输泥管体另一端设置有竖直向上的污泥管道，驱动装置的伸缩杆伸入输泥管体内，伸缩杆体末端设置有柱塞体，柱塞体与输泥管体内壁滑动配合，柱塞体外表面设置有2道凹槽，所述凹槽内设置有顶推弹簧，顶推弹簧上设置有密封条，柱塞体右侧端面设置为圆弧面，泥管体内靠近污泥管道端设置有单向阀。
作为优选，输泥管体内壁增设有陶瓷层
作为优选，进泥斗上设置有过滤网。
作为优选，伸缩杆上套设有陶瓷套。
作为优选，输泥管体近驱动装置端设置有端盖，端盖与陶瓷套的接触面上设置有密封垫。
本发明有益效果：本发明通过对传统离心泵缺点的改进，发明了一种柱塞式泵体，有效克服泵体磨损的问题，结构简单，适用于大部分浆料的运输，大大延长了设备的使用寿命。
