申请日2015.09.30
公开(公告)日2017.01.11
IPC分类号C02F11/14; B01F7/06
摘要
本发明涉及一种污泥处理设备的调质混合管，包括固定安装的管套及活动安装于管套中的搅拌轴，搅拌轴上带有螺旋叶片;所述管套的管壁带有中空结构，所述管壁的一端安装有絮凝剂导入管，管套的内壁间隔设有与管壁内腔连通的通孔，相邻通孔之间的间距从管套的进料端端向出料端逐渐增大，所述管套的外壁呈锥形结构，其管壁的内腔从进料端向出料端逐渐缩小;所述管套的管壁中设置有多根导料杆，导料杆的端部安装有导料电机，多根导料杆围绕管套的中心轴对称布置。本发明采用管道渐变式导入絮凝剂与污泥进行混合，其混合效果好、速度快，实现连续混合，效率高。

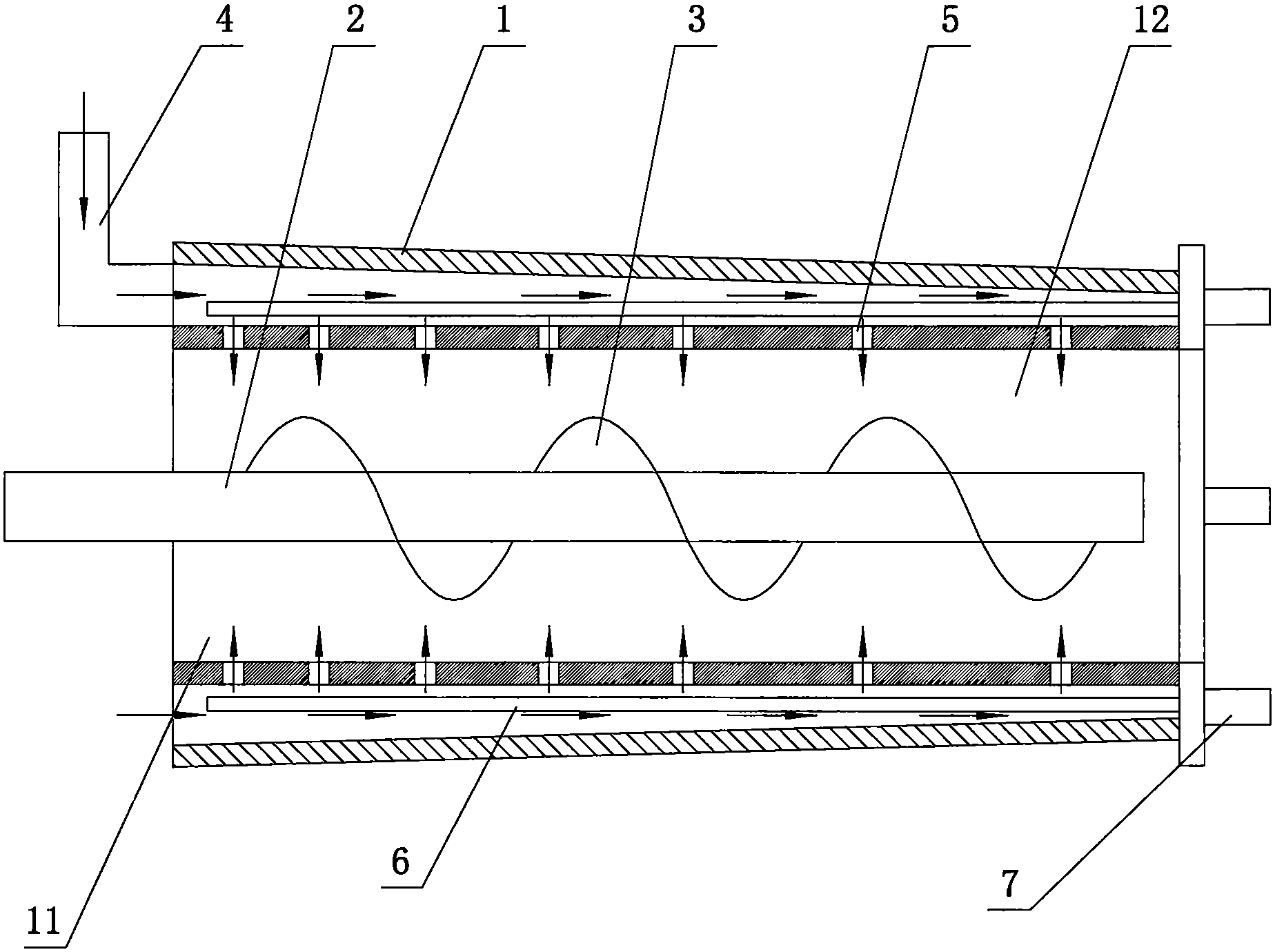

摘要附图
权利要求书
1.一种污泥处理设备的调质混合管，其特征在于：包括固定安装的管套(1)及活动安装于管套(1)中的搅拌轴(2)，搅拌轴(2)上带有螺旋叶片(3);所述管套(1)的管壁带有中空结构，所述管壁的一端安装有絮凝剂导入管(4)，管套(1)的内壁间隔设有与管壁内腔连通的通孔(5)，相邻通孔(5)之间的间距从管套(1)的进料端端(11)向出料端(12)逐渐增大，所述管套(1)的外壁呈锥形结构，其管壁的内腔从进料端(11)向出料端(12)逐渐缩小;所述管套(1)的管壁中设置有多根导料杆(6)，导料杆(6)的端部安装有导料电机(7)，多根导料杆(6)围绕管套(1)的中心轴对称布置。
说明书
污泥处理设备的调质混合管
技术领域
本发明涉及环保设备技术领域，特别涉及污泥的处理装置。
背景技术
在污泥脱水前，要进行污泥调节，所谓污泥调节也称污泥的化学调质。污泥浓缩一般只能使其含水率降到85%左右，要进一步降低含水率，减少体积，就要把污泥中结合水分离出来，也就是使这部分水对固体颗粒的附着力减弱，使颗粒失稳长大。现在通用做法是在污泥压滤前设置污泥调制池，用来对污泥进行化学调制，投加三氯化铁、石灰等有机无机絮凝剂，絮凝剂作用污泥絮凝时间一般在5-10min。而污泥调制池占地面积和投资比较大，絮凝剂与污泥的混合一般采用低转速桨式搅拌器或者双曲面搅拌器，混合效果不理想。
发明内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种污泥处理设备的调质混合管，其采用管壁导入絮凝剂的方式，实现絮凝剂与污泥的均匀、快速混合，提高了混合效果及效率。
为了解决上述问题，本发明采用如下方案：
一种污泥处理设备的调质混合管，包括固定安装的管套及活动安装于管套中的搅拌轴，搅拌轴上带有螺旋叶片;所述管套的管壁带有中空结构，所述管壁的一端安装有絮凝剂导入管，管套的内壁间隔设有与管壁内腔连通的通孔，相邻通孔之间的间距从管套的进料端端向出料端逐渐增大，所述管套的外壁呈锥形结构，其管壁的内腔从进料端向出料端逐渐缩小;所述管套的管壁中设置有多根导料杆，导料杆的端部安装有导料电机，多根导料杆围绕管套的中心轴对称布置。
本发明的技术效果在于：
本发明采用管道渐变式导入絮凝剂与污泥进行混合，其混合效果好、速度快，实现连续混合，效率高。
