申请日2015.09.30
公开(公告)日2017.01.11
IPC分类号C02F11/12; B01F7/18
摘要
本发明涉及一种污泥浓缩处理设备的超声波搅拌装置，包括安装于搅拌筒体中的搅拌轴、设置于搅拌筒体顶部并与搅拌轴连接的搅拌电机，搅拌轴上带有搅拌叶片，所述搅拌轴带有轴向通孔，搅拌叶片带有与所述轴向通孔连通的中空腔，所述轴向通孔及中空腔中安装有超声波传导介质，超声波传导介质与超声波发生器连接。本发明采用超声波分离式搅拌，将机械搅拌与超声波分离相结合，大大加快了污泥的搅拌速度，提高搅拌效果。

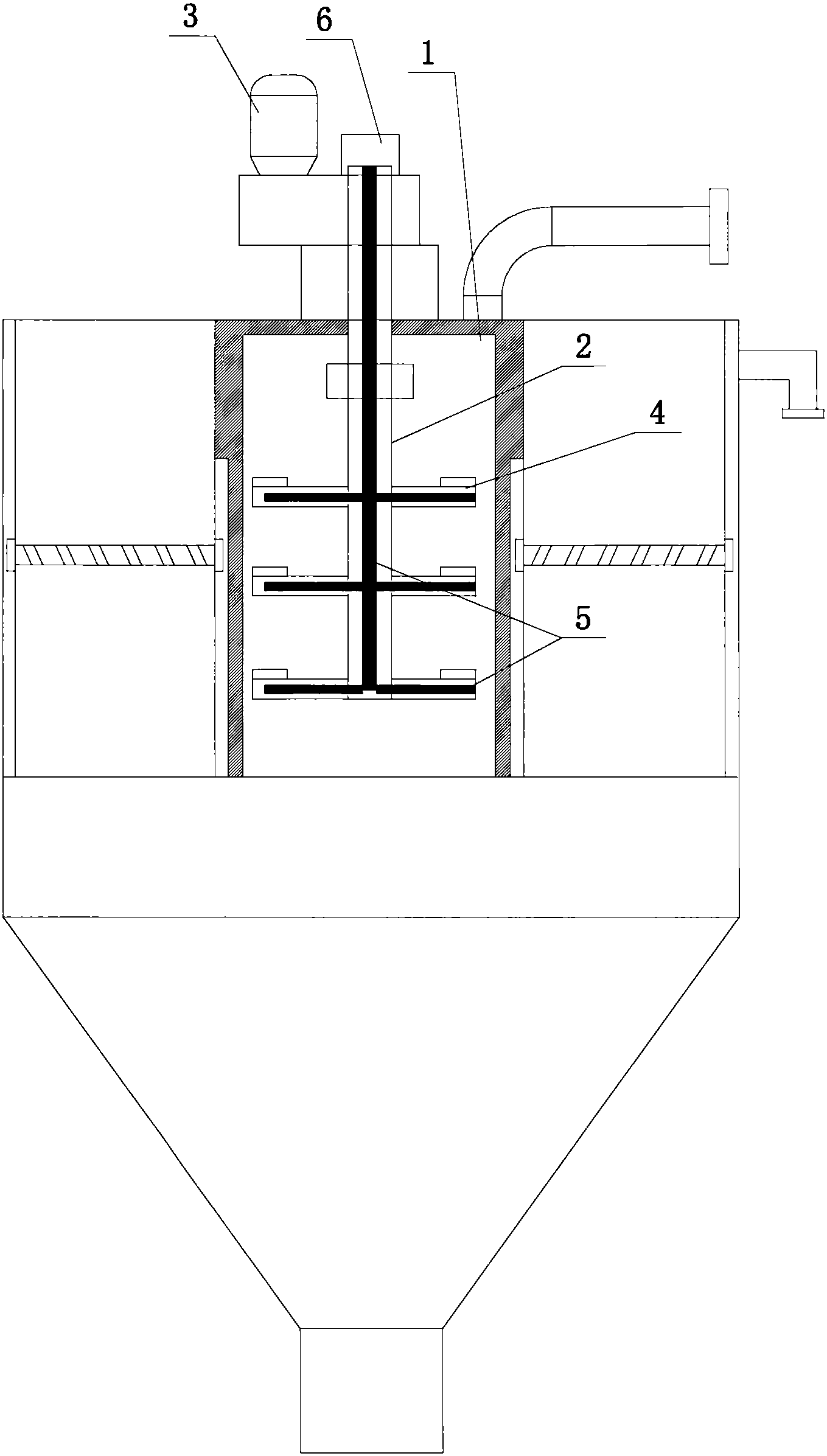

摘要附图
权利要求书
1.一种污泥浓缩处理设备的超声波搅拌装置，包括安装于搅拌筒体(1)中的搅拌轴(2)、设置于搅拌筒体(1)顶部并与搅拌轴(2)连接的搅拌电机(3)，搅拌轴(2)上带有搅拌叶片(4)，其特征在于：所述搅拌轴(2)带有轴向通孔，搅拌叶片(4)带有与所述轴向通孔连通的中空腔，所述轴向通孔及中空腔中安装有超声波传导介质(5)，超声波传导介质(5)与超声波发生器(6)连接。
说明书
污泥浓缩处理设备的超声波搅拌装置
技术领域
本发明涉及环保设备技术领域，特别涉及污泥浓缩处理装置。
背景技术
城市污水处理过程中，给水净化水处理所产生的污泥含水率一般为99.3%～99.7%，活性污泥一般为99.2%～99.6%，混合污泥一般为97%～98%。。城市污泥的特点是固体物体少水分大，为此，污泥脱水前需要经过浓缩处理，以降低污泥的含水率，使污泥体积减少便于污泥的脱水处理。
传统的污泥浓缩方式可分为重力浓缩、气浮浓缩和离心浓缩等三种方式。重力浓缩是利用沉降原理浓缩污泥，分为间隙式和连续式;气浮浓缩是细小的汽泡使污泥颗粒的密度小于水而上浮，并得到浓缩;离心浓缩是利用污泥中固相、液相的密度不同，在高速旋转中受到不同的离心力而使两者分离，达到浓缩的目的。现有的污泥离心浓缩处理装置中，污泥水经过搅拌装置搅拌后再浓缩排出，过滤后的水自然溢流排出。现有的搅拌装置的搅拌效率低，搅拌效果不佳。
发明内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种污泥浓缩处理设备的超声波搅拌装置，其采用超声波分离与机械搅拌相结合，大大提高污泥的搅拌效率。
为了解决上述问题，本发明采用如下方案：
一种污泥浓缩处理设备的超声波搅拌装置，包括安装于搅拌筒体中的搅拌轴、设置于搅拌筒体顶部并与搅拌轴连接的搅拌电机，搅拌轴上带有搅拌叶片，所述搅拌轴带有轴向通孔，搅拌叶片带有与所述轴向通孔连通的中空腔，所述轴向通孔及中空腔中安装有超声波传导介质，超声波传导介质与超声波发生器连接。
本发明的技术效果在于：
本发明采用采用超声波分离式搅拌，将机械搅拌与超声波分离相结合，大大加快了污泥的搅拌速度，提高搅拌效果。
