申请日2015.09.30
公开(公告)日2017.01.11
IPC分类号B01D36/04; B01F7/18; C02F11/12
摘要
本发明涉及一种污泥浓缩处理设备的升降式过滤盘，包括安装于浓缩沉降筒体中并套置于搅拌筒体外壁的过滤盘，所述过滤盘上均布有过滤孔，过滤盘通过连杆与浓缩沉降筒体顶部的凸轮驱动装置连接，连杆与浓缩沉降筒体的顶部之间安装有弹簧;所述凸轮驱动装置包括与连杆上端滚轮滚动触接的凸轮，凸轮由升降电机驱动。本发明采用过滤盘对污泥水的辅助挤压作用，利于搅拌后的污泥进一步得到分散，从而利于过滤排出和浓缩沉淀，提高浓缩处理效率。
摘要附图
权利要求书

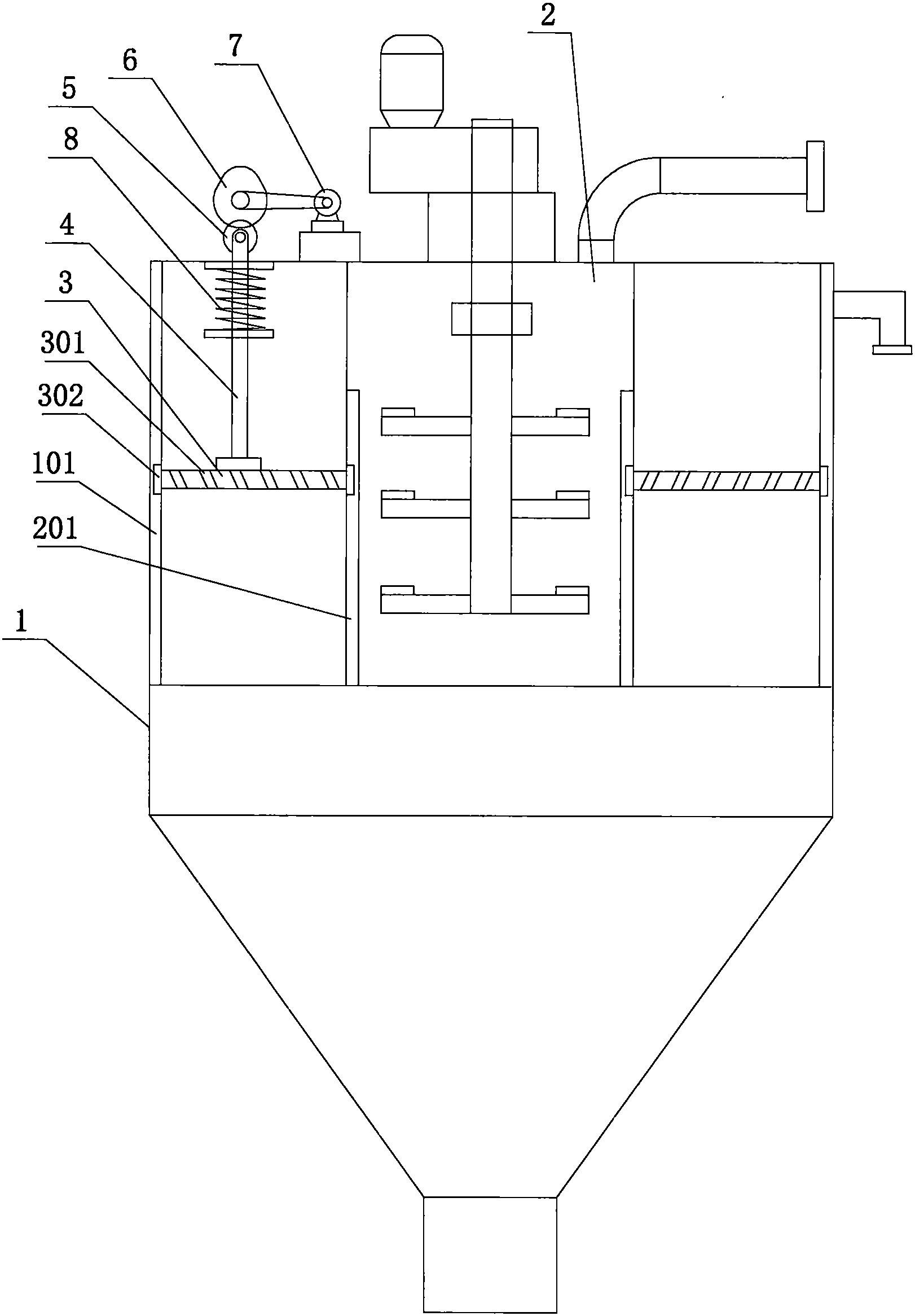

1.一种污泥浓缩处理设备的升降式过滤盘，包括安装于浓缩沉降筒体(1)中并套置于搅拌筒体(2)外壁的过滤盘(3)，其特征在于：所述过滤盘(3)上均布有过滤孔(301)，过滤盘(3)通过连杆(4)与浓缩沉降筒体(1)顶部的凸轮驱动装置连接，连杆(4)与浓缩沉降筒体(1)的顶部之间安装有弹簧(8);所述凸轮驱动装置包括与连杆(4)上端滚轮(5)滚动触接的凸轮(6)，凸轮(6)由升降电机(7)驱动。
2.按照权利要求1所述的污泥浓缩处理设备的升降式过滤盘，其特征在于：所述搅拌筒体(2)的外壁设置有第一竖直滑槽(201)，浓缩沉降筒体(1)的内壁设置第二竖直滑槽(101)，过滤盘(3)的内外圈带有滑动设置于所示第一竖直滑槽(201)与第二竖直滑槽(101)中的滑块(302)。
说明书
污泥浓缩处理设备的升降式过滤盘
技术领域
本发明涉及环保设备技术领域，特别涉及污泥浓缩处理装置。
背景技术
城市污水处理过程中，给水净化水处理所产生的污泥含水率一般为99.3%～99.7%，活性污泥一般为99.2%～99.6%，混合污泥一般为97%～98%。。城市污泥的特点是固体物体少水分大，为此，污泥脱水前需要经过浓缩处理，以降低污泥的含水率，使污泥体积减少便于污泥的脱水处理。
传统的污泥浓缩方式可分为重力浓缩、气浮浓缩和离心浓缩等三种方式。重力浓缩是利用沉降原理浓缩污泥，分为间隙式和连续式;气浮浓缩是细小的汽泡使污泥颗粒的密度小于水而上浮，并得到浓缩;离心浓缩是利用污泥中固相、液相的密度不同，在高速旋转中受到不同的离心力而使两者分离，达到浓缩的目的。现有的污泥离心浓缩处理装置中，污泥水经过搅拌装置搅拌后再浓缩排出，过滤后的水自然溢流排出。浓缩污泥及沉淀后的水自然排出，其排出效率低，污泥浓缩速度慢，整个浓缩处理装置的效率较低。
发明内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种污泥浓缩处理设备的升降式过滤盘，其采用上下往复压板结构，加速污泥浓缩过程，大大提高污泥处理效率。
为了解决上述问题，本发明采用如下方案：
一种污泥浓缩处理设备的升降式过滤盘，包括安装于浓缩沉降筒体中并套置于搅拌筒体外壁的过滤盘，所述过滤盘上均布有过滤孔，过滤盘通过连杆与浓缩沉降筒体顶部的凸轮驱动装置连接，连杆与浓缩沉降筒体的顶部之间安装有弹簧;所述凸轮驱动装置包括与连杆上端滚轮滚动触接的凸轮，凸轮由升降电机驱动。
作为上述技术方案的进一步改进：
所述搅拌筒体的外壁设置有第一竖直滑槽，浓缩沉降筒体的内壁设置第二竖直滑槽，过滤盘的内外圈带有滑动设置于所示第一竖直滑槽与第二竖直滑槽中的滑块。
本发明的技术效果在于：
本发明采用过滤盘对污泥水的辅助挤压作用，利于搅拌后的污泥进一步得到分散，从而利于过滤排出和浓缩沉淀，提高浓缩处理效率。
