申请日2015.10.27
公开(公告)日2016.03.02
IPC分类号C02F3/08
摘要
本实用新型公开了一种SPQ空气动力生物转盘污水处理装置，主要解决了现有生物转盘噪音大、耗能高等问题。该SPQ空气动力生物转盘污水处理装置，包括氧化池和生物转盘，所述生物转盘包括转轴、由若干盘片构成的转盘主体、气环、曝气布气管、曝气风机或空气压缩机;所述转盘主体安装在所述转轴上并可以转轴为支点自转，所述转盘主体的下部浸没于氧化池内的污水中;所述气环为若干个并设置在所述转盘主体的四周;所述曝气布气管设置于氧化池底部位于所述转盘主体下方，所述曝气风机或空气压缩机通过所述曝气布气管向生物转盘输送空气，推动生物转盘转动。本实用新型结构简单、价格低廉、实现方便。

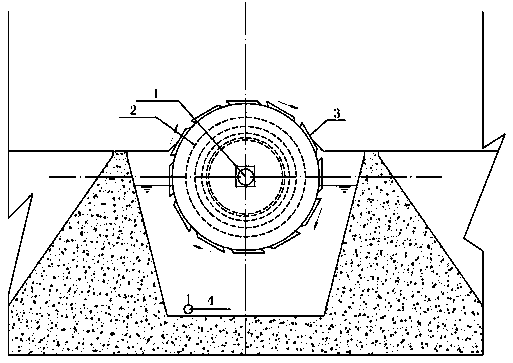

摘要附图
权利要求书
1.一种SPQ空气动力生物转盘污水处理装置，包括氧化池和生物转盘，其特征在于，所述生物转盘包括转轴(1)、由若干盘片构成的转盘主体(2)、气环(3)、曝气布气管(4)、曝气风机或空气压缩机;所述转盘主体(2)安装在所述转轴(1)上并可以转轴(1)为支点自转，所述转盘主体(2)的下部浸没于氧化池内的污水中;所述气环(3)为若干个并设置在所述转盘主体(2)的四周;所述曝气布气管(4)设置于氧化池底部位于所述转盘主体(2)下方，所述曝气风机或空气压缩机通过所述曝气布气管(4)向生物转盘输送空气，推动生物转盘转动。
2.根据权利要求1所述的一种SPQ空气动力生物转盘污水处理装置，其特征在于，所述转盘主体(2)为圆形，所述转轴(1)和所述转盘主体(2)的连接点位于所述转盘主体(2)的圆心处。
3.根据权利要求2所述的一种SPQ空气动力生物转盘污水处理装置，其特征在于，所述气环(3)截面呈刀片状，所有所述气环(3)沿所述转盘主体(2)的圆周均匀布置。
4.根据权利要求1所述的一种SPQ空气动力生物转盘污水处理装置，其特征在于，所述曝气布气管(4)吹出空气与所述转盘主体(2)的侧部对应。
说明书
一种SPQ空气动力生物转盘污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体的说，是涉及一种SPQ空气动力生物转盘污水处理装置。
背景技术
生物转盘是在生物膜工艺基础上改进而来，生物转盘工艺是生物膜法污水生物处理技术的一种，是污水灌溉和土地处理的人工强化，这种处理法使细菌和菌类的微生物、原生动物一类的微型动物在生物转盘填料载体上生长繁育，形成膜状生物性污泥---生物膜。现有技术中，生物转盘多采用机械式，通过机械传动机转动生物盘进行运行，机械式的转盘运转时会产生噪音，存在运行费用、动力费用高等缺点。
实用新型内容
本实用新型的目的在于克服上述缺陷，提供一种结构简单、设计合理、实现方便的SPQ空气动力生物转盘污水处理装置。
为了实现上述目的，本实用新型采用以下技术方案：
一种SPQ空气动力生物转盘污水处理装置，包括氧化池和生物转盘，所述生物转盘包括转轴、由若干盘片构成的转盘主体、气环、曝气布气管、曝气风机或空气压缩机;所述转盘主体安装在所述转轴上并可以转轴为支点自转，所述转盘主体的下部浸没于氧化池内的污水中;所述气环为若干个并设置在所述转盘主体的四周;所述曝气布气管设置于氧化池底部位于所述转盘主体下方，所述曝气风机或空气压缩机通过所述曝气布气管向生物转盘输送空气，推动生物转盘转动。
进一步的，所述转盘主体为圆形，所述转轴和所述转盘主体的连接点位于所述转盘主体的圆心处。
进一步的，所述气环截面呈刀片状，所有所述气环沿所述转盘主体的圆周均匀布置。
进一步的，所述曝气布气管吹出空气与所述转盘主体的侧部对应。
与现有技术相比，本实用新型的有益效果在于：
本实用新型采用空气作为动力推动生物转盘转动，不仅运转时无噪音，而且运行费用、动力费用低，对污水水质适应性强，主要用于处理小水量的生活污水和工业污水。
