申请日2015.10.08
公开(公告)日2016.03.02
IPC分类号C02F9/02; G05B19/05
摘要
实用新型涉及一种碟管式反渗透膜处理垃圾渗滤液设备。包括调节池1、集水池3、原水罐4、砂滤池5、一级碟管式反渗透膜组件6、二级碟管式反渗透膜组件7、净水储罐及脱气塔8、酸坑10，一级碟管式反渗透膜组件6、二级碟管式反渗透膜组件7下部分别连接浓缩储液池12、清水池11;还包括控制器13;控制器13与调节池1、集水池3、砂滤池5的提升泵2、增压泵14、液位计连接;控制器13与一级碟管式反渗透膜组件6内的增压泵、高压柱塞泵、在线增压泵、压力传感器、液位计、浓水伺服电动控制阀连接;控制器13与二级碟管式反渗透膜组件7内的增压泵、高压柱塞泵、加碱泵、压力传感器、液位计连接;控制器13与加酸泵9连接。本设备使所有数据集中到PLC中央处理器来处理，实现系统的自动化运行，节省空间且运行更稳定。
权利要求书

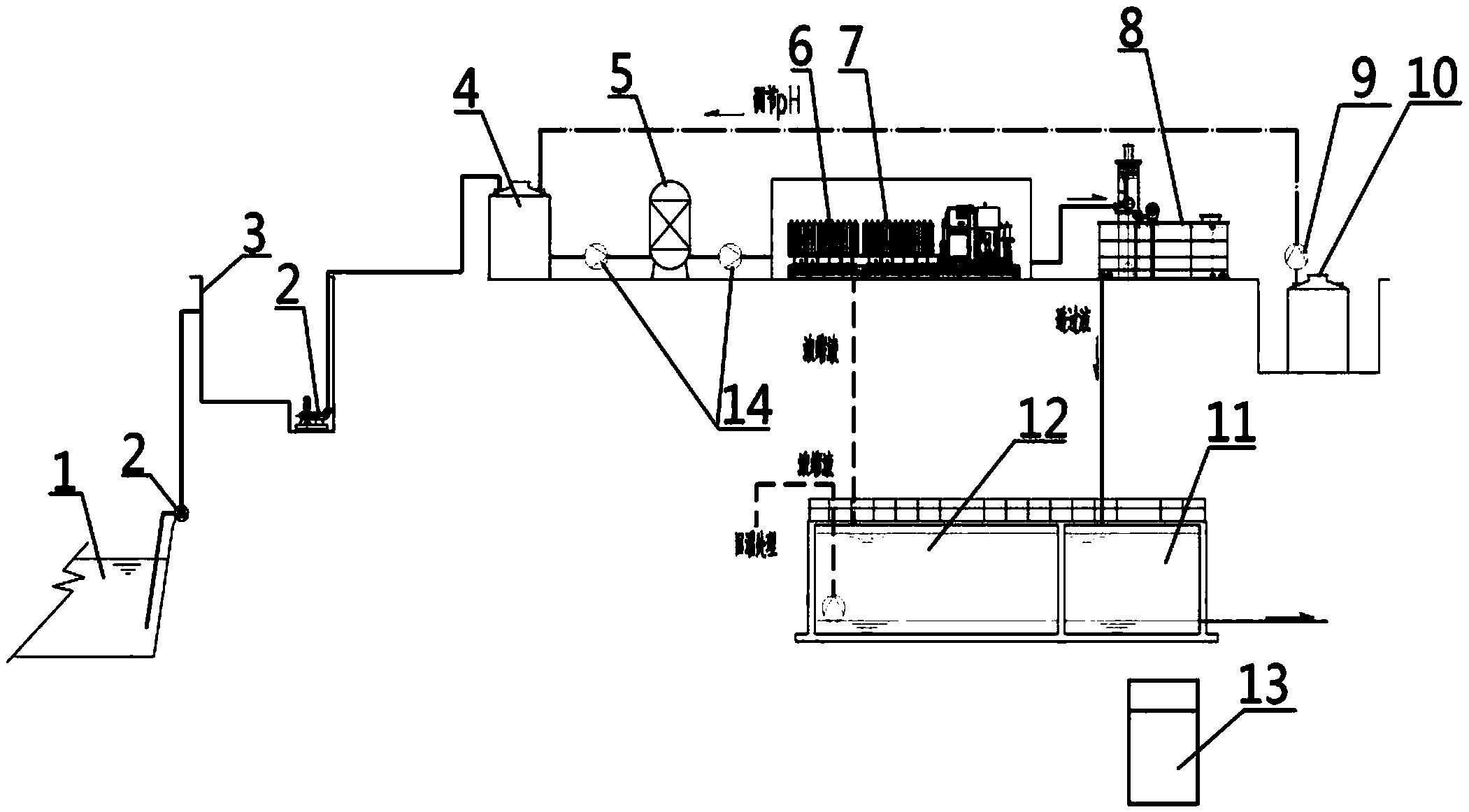

1.碟管式反渗透膜处理垃圾渗滤液设备，包括调节池(1)、集水池(3)、原水罐(4)、砂滤池(5)、一级碟管式反渗透膜组件(6)、二级碟管式反渗透膜组件(7)、净水储罐及脱气塔(8)、酸坑(10)，上述设备依次通过管路连接;一级碟管式反渗透膜组件(6)、二级碟管式反渗透膜组件(7) 下部分别连接浓缩储液池(12)、清水池(11);在调节池(1)、集水池(3) 内设有提升泵(2)，在酸坑(10)上设有加酸泵(9)，在原水罐(4)、砂滤池(5)、一级碟管式反渗透膜组件(6)之间的管路上设有增压泵(14)，其特征在于还包括控制器(13);在调节池(1)、集水池(3)、砂滤池(5) 内设有液位计;在一级碟管式反渗透膜组件(6)内设有增压泵、高压柱塞泵、在线增压泵、压力传感器、液位计、浓水伺服电动控制阀;在二级碟管式反渗透膜组件(7)内设有增压泵、高压柱塞泵、加碱泵、压力传感器、液位计;控制器(13)与调节池(1)、集水池(3)、砂滤池(5)的提升泵 (2)、增压泵(14)、液位计连接;控制器(13)与一级碟管式反渗透膜组件(6)内的增压泵、高压柱塞泵、在线增压泵、压力传感器、液位计、浓水伺服电动控制阀连接;控制器(13)与二级碟管式反渗透膜组件(7)内的增压泵、高压柱塞泵、加碱泵、压力传感器、液位计连接;控制器(13) 与加酸泵(9)连接。
2.根据权利要求1所述的碟管式反渗透膜处理垃圾渗滤液设备，其特征在于控制器(13)是PLC控制器。
说明书
碟管式反渗透膜处理垃圾渗滤液设备
技术领域
本实用新型涉及一种垃圾渗滤液处理设备，特别涉及一种碟管式反渗透膜处理垃圾渗滤液设备。
背景技术
碟管式反渗透膜(DTRO)系统具有通道宽、流程短、湍流性三大特点，由于对进水水质要求低，处理效果好，因此被广泛地应用在垃圾渗滤液处理中，尽管碟管式反渗透膜组件具有较强的抗污染能力，但是膜污染的问题也不可避免地会发生，直接导致设备运行费用高较高，碟管式反渗透膜组件污染问题与操作压力、进水温度、PH 值均有影响，对处理设备的控制要求比较高。目前一般采用电器元件控制的方式，设备运行的稳定性不够高。
实用新型内容
本实用新型的目的是针对现有碟管式反渗透膜处理垃圾渗滤液存在的不足，提供一种自动化程度比较高的碟管式反渗透膜处理垃圾渗滤液设备，减少膜污染，提高设备运行稳定性。
本实用新型的技术方案是：碟管式反渗透膜处理垃圾渗滤液设备，包括调节池、集水池、原水罐、砂滤池、一级碟管式反渗透膜组件、二级碟管式反渗透膜组件、净水储罐及脱气塔、酸坑，上述设备依次通过管路连接;一级碟管式反渗透膜组件、二级碟管式反渗透膜组件下部分别连接浓缩储液池、清水池;在调节池、集水池内设有提升泵，在酸坑上设有加酸泵，在原水罐、砂滤池、一级碟管式反渗透膜组件之间的管路上设有增压泵，所述碟管式反渗透膜处理垃圾渗滤液设备还包括控制器;在调节池、集水池、砂滤池内设有液位计;在一级碟管式反渗透膜组件内设有增压泵、高压柱塞泵、在线增压泵、压力传感器、液位计、浓水伺服电动控制阀;在二级碟管式反渗透膜组件内设有增压泵、高压柱塞泵、加碱泵、压力传感器、液位计;控制器与调节池、集水池、砂滤池的提升泵、增压泵、液位计连接;控制器与一级碟管式反渗透膜组件内的增压泵、高压柱塞泵、在线增压泵、压力传感器、液位计、浓水伺服电动控制阀连接;控制器与二级碟管式反渗透膜组件内的增压泵、高压柱塞泵、加碱泵、压力传感器、液位计连接;控制器与加酸泵。
所述控制器是PLC控制器。
本实用新型的有益效果是：通过PLC控制器代替电器元件控制，使所有数据集中到PLC中央处理器来处理，实现系统的自动化运行，节省空间且运行更稳定。
