申请日2015.09.24
公开(公告)日2016.01.13
IPC分类号F04D13/10; F04D29/06; F04D29/22
摘要
本实用新型提供了一种污水污物潜水泵，属于水泵技术领域。它解决了现有的潜水泵排污排水能力的问题。本污水污物潜水泵，包括泵体、电机，泵体上轴向固连有转轴，转轴的上端与电机的输出轴相固连，泵体包括进水口以及出水口，转轴的下端设有引流叶轮以及增压叶轮，引流叶轮呈锥形且引流叶轮的下端位于进水口的端部，增压叶轮的叶片的下侧位于出水口的下端，转轴的下端固连有长条状的旋转刀片且旋转刀片位于出水口的外侧。本污水污物潜水泵具有较好的排污排水能力的优点。

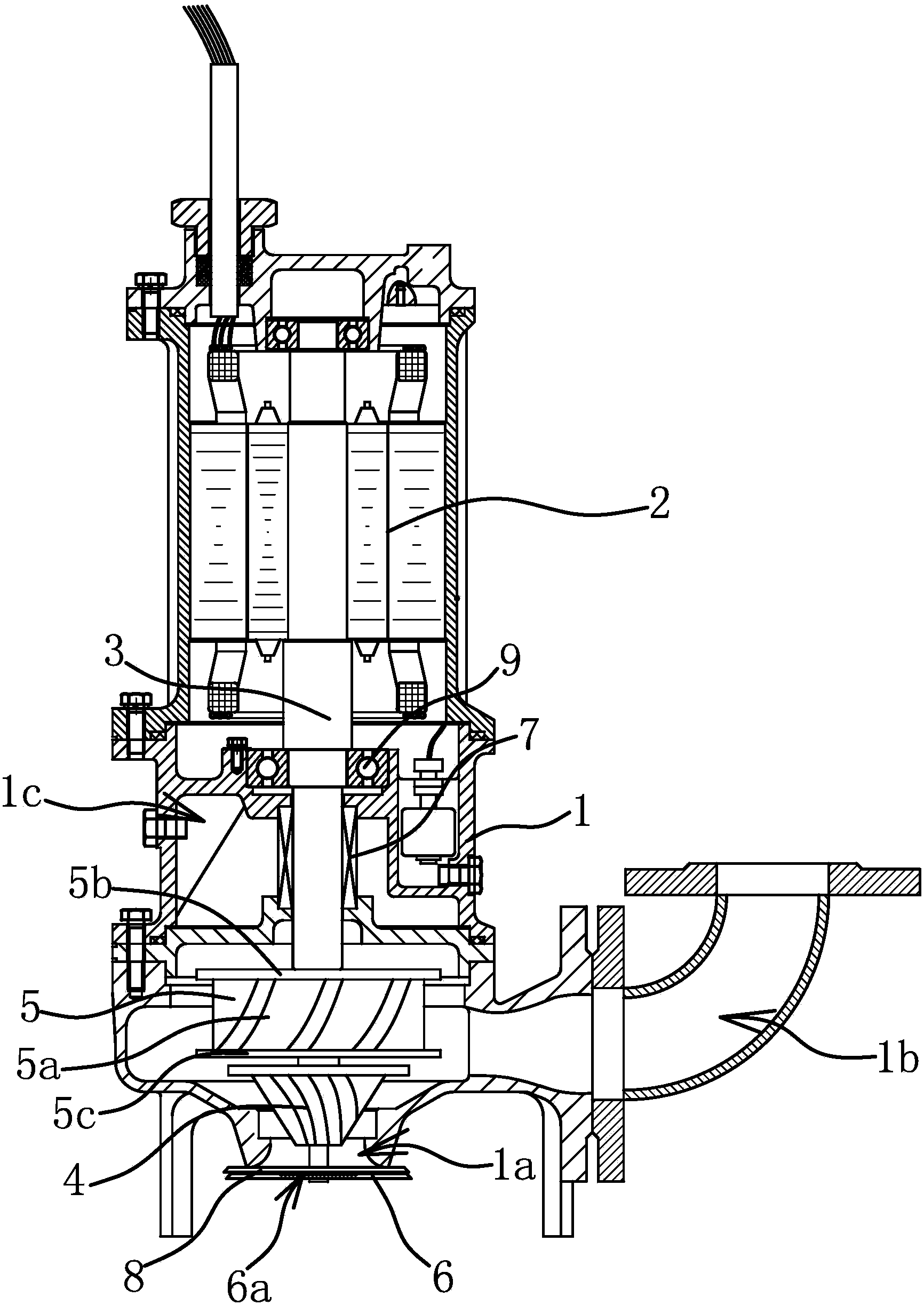

摘要附图
权利要求书
1.污水污物潜水泵，包括泵体(1)、电机(2)，所述的泵体(1) 上轴向固连有转轴(3)，所述的转轴(3)的上端与所述的电机(2) 的输出轴相固连，所述的泵体(1)包括进水口(1a)以及出水口 (1b)，其特征在于，所述的转轴(3)的下端设有引流叶轮(4)以及增压叶轮(5)，所述的引流叶轮(4)的下端位于所述的进水口(1a) 的端部，所述的增压叶轮(5)的导流叶(5a)的下侧位于出水口(1b) 的下端，所述的转轴(3)的下端固连有长条状的旋转刀片(6)且所述的旋转刀片(6)位于所述的出水口(1b)的外侧。
2.根据权利要求1所述的污水污物潜水泵，其特征在于，所述的泵体(1)的上设有油室(1c)，所述的转轴(3)穿过所述的油室 (1c)且所述的油室(1c)与所述的转轴(3)之间具有双端面机封结构(7)。
3.根据权利要求1所述的污水污物潜水泵，其特征在于，所述的泵体(1)的进水口(1a)处固连有若干固定刀片(8)，所述的旋转刀片(6)的下端贴靠于所述的固定刀片(8)的上端。
4.根据权利要求1或2或3所述的污水污物潜水泵，其特征在于，所述的旋转刀片(6)的中部具有锯形切削刃(6a)。
5.根据权利要求1或2或3所述的污水污物潜水泵，其特征在于，所述的旋转刀片(6)以所述的转轴(3)的轴线为中心对称设置。
6.根据权利要求1或2或3所述的污水污物潜水泵，其特征在于，所述的增压叶轮(5)包括平行设置且呈圆形的上板(5b)以及下板(5c)，所述的导流叶(5a)位于所述的上板(5b)与所述的下板 (5c)之间。
7.根据权利要求1或2或3所述的污水污物潜水泵，其特征在于，所述的泵体(1)与所述的转轴(3)之间设有防尘轴承(9)。
说明书
污水污物潜水泵
技术领域
本实用新型属于水泵技术领域，涉及一种潜水泵，特别是一种污水污物潜水泵。
背景技术
潜水泵是深井提水的重要设备。使用时整个机组潜入水中工作。把地下水提取到地表，适用于生活用水、矿山抢险、工业冷却、农田灌溉、海水提升、轮船调载，还可用于喷泉景观，热水潜水泵用于温泉洗浴，还可适用于从深井中提取地下水，也可用于河流、水库、水渠等排水工程。
一般的潜水泵中均设有主轴组件，如中国专利文献公开的一种潜水泵(申请号：201210432022.6)，包括电机，及设置在电机上的水泵，及与电机的动力输出轴和水泵的动力输入轴同轴传动连接的短轴，及设置在电机的动力输出轴外围的空心壳体，所述空心壳体通过电机顶部的外壳与动力输出轴同轴凸设的定位凸沿与电机外壳定位同轴固连，所述空心壳体内设有环台，该环台的上端面与短轴之间项压装配有一推力轴承。但该潜水泵的主轴为一体结构，因此装配零部件较为不便且局部损伤容易造成整根主轴的报废，同时该潜水泵的工作压力较小，不适用于对污水污物的排出。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了一种具有较好的排污排水能力的污水污物潜水泵。
本实用新型的目的可通过下列技术方案来实现：污水污物潜水泵，包括泵体、电机，所述的泵体上轴向固连有转轴，所述的转轴的上端与所述的电机的输出轴相固连，所述的泵体包括进水口以及出水口，其特征在于，所述的转轴的下端设有引流叶轮以及增压叶轮，所述的引流叶轮呈锥形且所述的引流叶轮的下端位于所述的进水口的端部，所述的增压叶轮的叶片的下侧位于出水口的下端，所述的转轴的下端固连有长条状的旋转刀片且所述的旋转刀片位于所述的出水口的外侧。
在工作时，电机带动转轴转动，转轴带动旋转刀片、引流叶轮以及增压叶轮转动。通过旋转刀片将呈固态的污物切碎，通过引流叶轮的引流作用，将进水口处的污水以及污物引入到泵体的腔体内，再通过增压叶轮的增压作用，将泵体腔体内的污水污物经出水口排出，具有工作压力大且排污效果好的优点。
在上述的污水污物潜水泵中，所述的泵体的上设有油室，所述的转轴穿过所述的油室且所述的油室与所述的转轴之间具有双端面机封结构。通过设置油室，对转轴进行润滑作用，油室与转轴之间具有双端面机封结构，具有密封效果较好的优点。
在上述的污水污物潜水泵中，所述的泵体的进水口处固连有若干固定刀片，所述的旋转刀片的下端贴靠于所述的固定刀片的上端。通过设置固定刀片以及旋转刀片，具有较好的切削能力，提高了本潜水泵的适用范围。
在上述的污水污物潜水泵中，所述的旋转刀片的中部具有锯形切削刃。旋转刀片的中部具有锯形切削刃，具有切削能力较好的优点。
在上述的污水污物潜水泵中，所述的旋转刀片以所述的转轴的轴线为中心对称设置。
在上述的污水污物潜水泵中，所述的增压叶轮包括平行设置且呈圆形的上板以及下板，所述的导流叶位于所述的上板与所述的下板之间。采用上述设置，使增压叶轮具有较好的强度以及较好的增压效果。
在上述的污水污物潜水泵中，所述的泵体与所述的转轴之间设有防尘轴承。采用防尘轴承，具有防止外界的灰尘进入到泵体内，也避免了油室内的润滑油溢出，具有密封效果较好的优点。
与现有技术相比，本污水污物潜水泵具有以下优点：
1、通过旋转刀片将呈固态的污物切碎，通过引流叶轮的引流作用，将进水口处的污水以及污物引入到泵体的腔体内，再通过增压叶轮的增压作用，将泵体腔体内的污水污物经出水口排出，具有工作压力大且排污效果好的优点;
2、通过设置油室，对转轴进行润滑作用，油室与转轴之间具有双端面机封结构，具有密封效果较好的优点;
3、采用防尘轴承，具有防止外界的灰尘进入到泵体内，也避免了油室内的润滑油溢出，具有密封效果较好的优点。
