申请日2015.08.27
公开(公告)日2016.02.10
IPC分类号C02F1/52; C02F103/36
摘要
本实用新型公开了一种用于环烷酸锌生产废水的净化装置，包括沉淀池、搅拌泵、支撑架一、支撑架二、加药管和加药罐，沉淀池内设置有隔断一和隔断二，隔断一和隔断二将沉淀池分隔为一次沉淀池、二次沉淀池和三次沉淀池，一次沉淀池、二次沉淀池和三次沉淀池的顶面均安装有支撑架一，支撑架一的中部均安装有一搅拌泵;支撑架二包括支撑板一、支撑杆一、支撑杆二、支撑杆三、和支撑底架，支撑板一固定安装于一次沉淀池的角部，支撑杆一、支撑杆二和支撑杆三分别固定安装于支撑板一上、一次沉淀池的右侧前部和一次沉淀池的前侧右部，支撑底架固定安装于支撑杆一、支撑杆二和支撑杆三上;解决了现有环烷酸锌生产产生的废水的净化处理问题。
权利要求书
1.一种用于环烷酸锌生产废水的净化装置，其特征在于，包括沉淀池、搅拌泵、支撑架一、支撑架二、加药管和加药罐，所述沉淀池的上部露出地面下部埋于地下，所述沉淀池的上部设置有阶梯，所述沉淀池内设置有隔断一和隔断二，所述隔断一和隔断二将所述沉淀池分隔为一次沉淀池、二次沉淀池和三次沉淀池，所述一次沉淀池、二次沉淀池和三次沉淀池的顶面均安装有所述支撑架一，所述支撑架一的中部均安装有一所述搅拌泵;
所述支撑架二固定设置于所述一次沉淀池的角部，所述支撑架二包括支撑板一、支撑杆一、支撑杆二、支撑杆三、加固环、支撑底架和顶架，所述支撑板一固定安装于所述一次沉淀池的角部，所述支撑杆一、支撑杆二和支撑杆三分别固定安装于所述支撑板一上、一次沉淀池的右侧前部和一次沉淀池的前侧右部，所述支撑底架固定安装于所述一次沉淀池上方的所述支撑杆一、支撑杆二和支撑杆三上，所述顶架固定安装于所述支撑底架上方的所述支撑杆一、支撑杆二和支撑杆三的顶部，所述加固环固定安装于所述支撑底架和顶架间的所述支撑杆一、支撑杆二和支撑杆三的外部;
所述加药罐设置于所述支撑底架与顶架间的支撑杆一、支撑杆二和支撑杆三内侧，所述加药管安装于所述加药罐的下部，所述加药管上依次设置有支管一、支管二和支管三，所述支管一、支管二和支管三上均安装有阀门，所述支管一、支管二和支管三分别设置于所述一次沉淀池、二次沉淀池和三次沉淀池内。
2.根据权利要求1所述的一种用于环烷酸锌生产废水的净化装置，其特征在于，所述支撑底架和顶架均为三角形结构，所述顶架的上部安装有安装架，所述安装架上安装有搅拌泵，所述搅拌泵的桨叶设置于所述加药罐内，所述加药罐的顶面安装有进药管。
说明书
一种用于环烷酸锌生产废水的净化装置
技术领域
本实用新型涉及化工污水处理技术领域，具体涉及一种用于环烷酸锌生产废水的净化装置。
背景技术
环烷酸锌在生产过程中需要对废气进行净化处理，通过雾化药剂溶解于水中，对废气进行净化后空气排入大气，废水需要再次净化，若废水不经过净化直接排出会破坏周围环境，带来严重的环境污染，不符合当今工业生产节能环保的要求。
实用新型内容
为解决上述技术问题，我们提出了一种用于环烷酸锌生产废水的净化装置，解决了现有环烷酸锌生产产生的废水的净化处理问题。
为解决上述问题，本实用新型的技术方案如下：

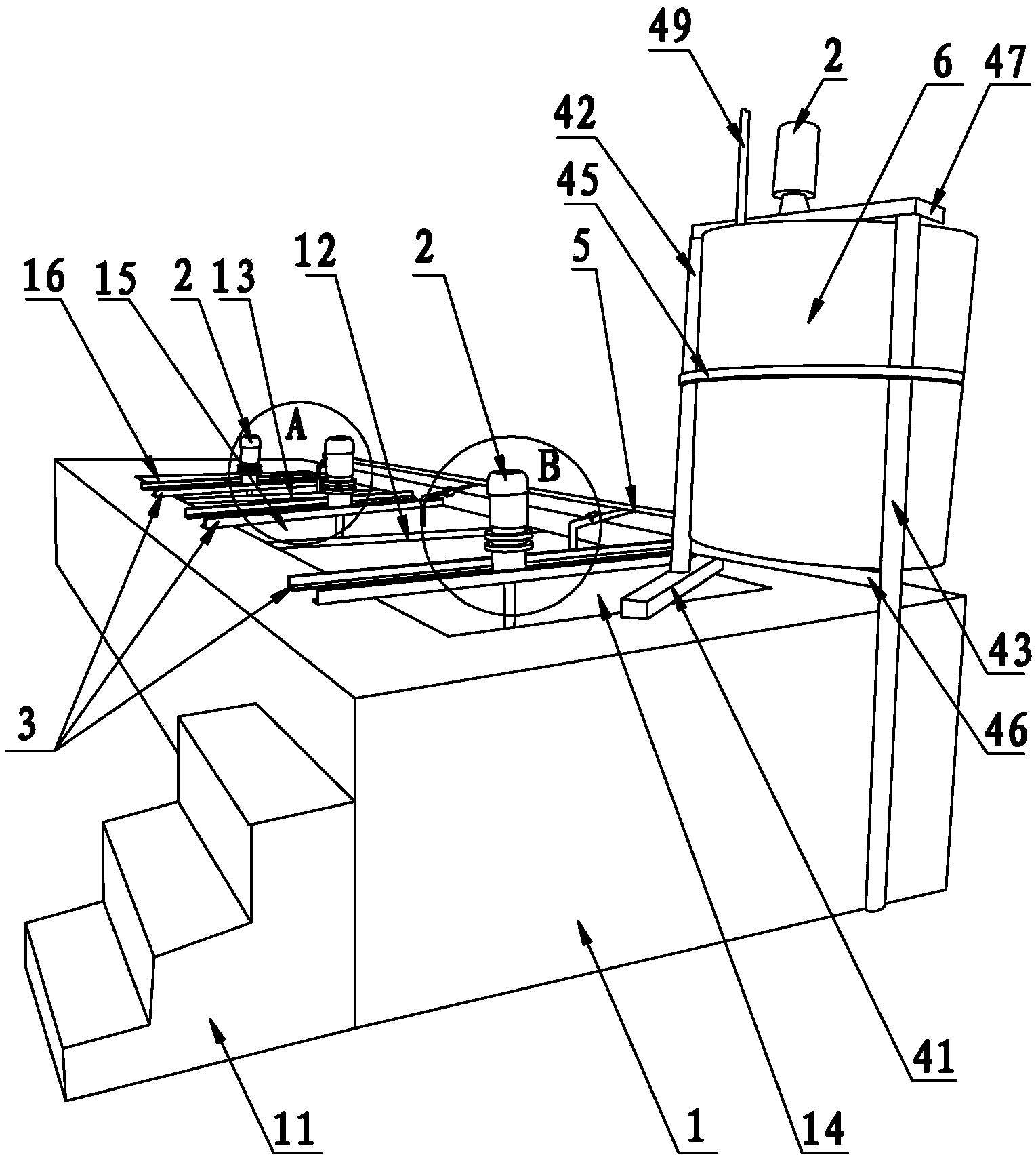

一种用于环烷酸锌生产废水的净化装置，包括沉淀池、搅拌泵、支撑架一、支撑架二、加药管和加药罐，所述沉淀池的上部露出地面下部埋于地下，所述沉淀池的上部设置有阶梯，所述沉淀池内设置有隔断一和隔断二，所述隔断一和隔断二将所述沉淀池分隔为一次沉淀池、二次沉淀池和三次沉淀池，所述一次沉淀池、二次沉淀池和三次沉淀池的顶面均安装有所述支撑架一，所述支撑架一的中部均安装有一所述搅拌泵;
所述支撑架二固定设置于所述一次沉淀池的角部，所述支撑架二包括支撑板一、支撑杆一、支撑杆二、支撑杆三、加固环、支撑底架和顶架，所述支撑板一固定安装于所述一次沉淀池的角部，所述支撑杆一、支撑杆二和支撑杆三分别固定安装于所述支撑板一上、一次沉淀池的右侧前部和一次沉淀池的前侧右部，所述支撑底架固定安装于所述一次沉淀池上方的所述支撑杆一、支撑杆二和支撑杆三上，所述顶架固定安装于所述支撑底架上方的所述支撑杆一、支撑杆二和支撑杆三的顶部，所述加固环固定安装于所述支撑底架和顶架间的所述支撑杆一、支撑杆二和支撑杆三的外部;
所述加药罐设置于所述支撑底架与顶架间的支撑杆一、支撑杆二和支撑杆三内侧，所述加药管安装于所述加药罐的下部，所述加药管上依次设置有支管一、支管二和支管三，所述支管一、支管二和支管三上均安装有阀门，所述支管一、支管二和支管三分别设置于所述一次沉淀池、二次沉淀池和三次沉淀池内。
优选的，所述支撑底架和顶架均为三角形结构，所述顶架的上部安装有安装架，所述安装架上安装有搅拌泵，所述搅拌泵的桨叶设置于所述加药罐内，所述加药罐的顶面安装有进药管。
通过上述技术方案，本实用新型提出的一种用于环烷酸锌生产废水的净化装置，通过一次沉淀池、二次沉淀池和三次沉淀池内对生产废水进行一次、二次和三次净化后得到净水，净化后的水对环境无破坏，解决了现有环烷酸锌生产产生的废水的净化处理问题，不仅达到了国家节能环保的要求，而且简单易操作，生产成本低有利于企业提高市场竞争力。
