申请日2015.09.18
公开(公告)日2016.01.06
IPC分类号E03F5/10; E03F1/00
摘要
本实用新型公开了一种污水收集池，包括污水收集池主体部分以及监测模块，所述收集池为一无盖的圆柱形结构，所述进水口位于收集池左侧的下端位置，所述出水口位于收集池右侧的上端位置，所述收集池的侧面分布有爬行梯，所述爬行梯垂直于收集池侧面进行固定，所述底座位于收集池的下端位置且具体与收集池连接在一起，所述液面传感器位于收集池的内部位置，所述控制器通过金属引线与显示器相连接，所述显示器位于收集池的外面位置，通过添加液面传感器来实现对收集池内部液面的观察，而爬行梯的设计方便工作人员爬上收集池，显示器的加入则方便工作人员通过显示器了解收集池内部的液面情况，而底座的设计则将收集池与地面隔离来。

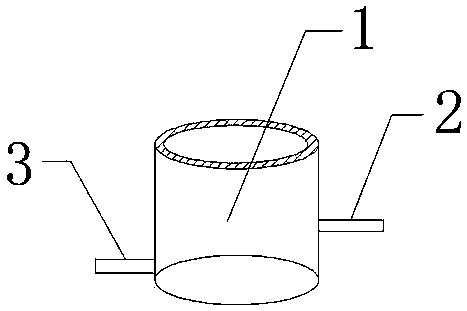

摘要附图
权利要求书
1.一种污水收集池，包括污水收集池主体部分以及监测模块，其特征在于：所述污水收集池主体部分由收集池、出水口、进水口、爬行梯以及底座组成，所述收集池为一无盖的圆柱形结构，所述收集池无盖的一端背离地面，所述进水口位于收集池左侧的下端位置，所述出水口位于收集池右侧的上端位置，所述收集池的侧面分布有爬行梯，所述爬行梯垂直于收集池侧面进行固定，所述底座位于收集池的下端位置且具体与收集池连接在一起，所述监测模块由液面传感器、金属引线、显示器以及控制器组成，所述液面传感器位于收集池的内部位置，所述液面传感器通过金属引线穿过收集池的池壁与控制器相连接，所述控制器通过金属引线与显示器相连接，所述显示器位于收集池的外面位置。
2.根据权利要求1所述的污水收集池，其特征在于：所述垂直分布在收集池侧面位置的爬行梯有多个组成且多个所述爬行梯从收集池底端到收集池顶端均匀分布。
3.根据权利要求1所述的污水收集池，其特征在于：所述底座由四个组成且四个所述底座分布在收集池底部的四周。
4.根据权利要求1所述的污水收集池，其特征在于：所述收集池的底端高于地面。
5.根据权利要求1所述的污水收集池，其特征在于：所述控制器固定在收集池的右侧位置。
说明书
一种污水收集池
技术领域
本实用新型是一种污水收集池，属于环保设备领域。
背景技术
现有技术中，我们日常生活中所排放的生活污水的处理问题在当下越来越受到关注。特别是在农村，污水收集池都是被设置于地上，用砖头砌成的，但是，由于砖头是具有渗透性的，所以其中的生活污水就会向地下渗透，而这些生活污水中的有害物质就会污染土地，甚至污染地下水，而一般的收集池由于体积较大，一般工作人员无法进行液面的观察，所以需要一种新型的污水收集池来解决该问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种污水收集池，通过添加液面传感器、控制器、底座以及显示器来解决上述背景技术中提出的问题,本实用新型使用方便，便于操作，易于观察，省时省力。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种污水收集池，包括污水收集池主体部分以及监测模块，所述污水收集池主体部分由收集池、出水口、进水口、爬行梯以及底座组成，所述收集池为一无盖的圆柱形结构，所述收集池无盖的一端背离地面，所述进水口位于收集池左侧的下端位置，所述出水口位于收集池右侧的上端位置，所述收集池的侧面分布有爬行梯，所述爬行梯垂直于收集池侧面进行固定，所述底座位于收集池的下端位置且具体与收集池连接在一起，所述监测模块由液面传感器、金属引线、显示器以及控制器组成，所述液面传感器位于收集池的内部位置，所述液面传感器通过金属引线穿过收集池的池壁与控制器相连接，所述控制器通过金属引线与显示器相连接，所述显示器位于收集池的外面位置。
进一步地，所述垂直分布在收集池侧面位置的爬行梯有多个组成且多个所述爬行梯从收集池底端到收集池顶端均匀分布。
进一步地，所述底座由四个组成且四个所述底座分布在收集池底部的四周。
进一步地，所述收集池的底端高于地面。
进一步地，所述控制器固定在收集池的右侧位置。
本实用新型的有益效果：本实用新型的一种污水收集池，通过添加液面传感器来实现对收集池内部液面的观察，而爬行梯的设计方便工作人员爬上收集池，显示器的加入则方便工作人员通过显示器了解收集池内部的液面情况，而底座的设计则将收集池与地面隔离来，本实用新型使用方便，便于操作，易于观察，省时省力。
