申请日2015.09.17
公开(公告)日2016.02.03
IPC分类号C02F1/66; B01F7/00; B01F15/00
摘要
本实用新型涉及一种废水处理中和箱，包括一开口向上的罐体以及竖直设置在罐体中心的搅拌棒，所述罐体外侧上端具有一进液口、一出液口以及一溢流口;罐体外侧中下部具有一平入口，外侧底部中心处具有一排污口，内侧罐体壁上均布有四根竖直设置的扰流板;所述搅拌棒两侧具有固定板。本实用新型的优点在于：本实用新型一种废水处理中和箱，罐体上开有不同功能的开口，设计合理;罐体上还具有防止搅拌棒晃动的固定板，使得搅拌棒的寿命更长，搅拌更均匀。

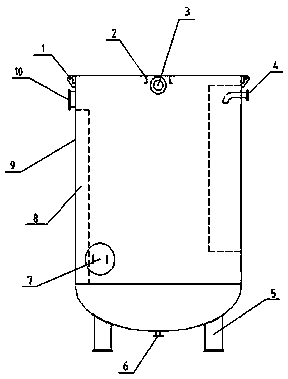

摘要附图
权利要求书
1.一种废水处理中和箱，其特征在于：包括一开口向上的罐体以及竖直设置在罐体中心的搅拌棒，所述罐体外侧上端具有一进液口、一出液口以及一溢流口;罐体外侧中下部具有一平入口，外侧底部中心处具有一排污口，内侧罐体壁上均布有四根竖直设置的扰流板;所述搅拌棒两侧具有固定板。
2.根据权利要求1所述的一种废水处理中和箱，其特征在于：所述罐体底部均布有四个通气装置。
3.根据权利要求1所述的一种废水处理中和箱，其特征在于：所述罐体外侧具有防腐涂料。
4.根据权利要求1所述的一种废水处理中和箱，其特征在于：所述罐体两侧具有两个支耳。
说明书
一种废水处理中和箱
技术领域
本实用新型涉及废水处理领域，特别涉及一种废水处理中和箱。
背景技术
废水处理往往需要用到中和箱，中和箱的作用是使废水在中和箱内部反应，废水在中和箱内部反应时，容易发生反应不充分，未完全反应即产生沉淀等现象，所以需要搅拌棒来进行辅助反应，但是在中和箱内，搅拌棒搅拌时，容易产生左右摇晃。
实用新型内容
本实用新型要解决的技术问题是提供一种实现搅拌棒稳定搅拌的废水处理中和箱。
为解决上述技术问题，本实用新型的技术方案为：一种废水处理中和箱，其创新点在于：包括一开口向上的罐体以及竖直设置在罐体中心的搅拌棒，所述罐体外侧上端具有一进液口、一出液口以及一溢流口;罐体外侧中下部具有一平入口，外侧底部中心处具有一排污口，内侧罐体壁上均布有四根竖直设置的扰流板;所述搅拌棒两侧具有固定板。
进一步的，所述罐体底部均布有四个通气装置。
进一步的，所述罐体外侧具有防腐涂料。
进一步的，所述罐体两侧具有两个支耳。
本实用新型的优点在于：
(1)中和箱装置具有搅拌器，搅拌器带动液体转动，会产生很大离心力和震动，经改进，设备内部焊接支撑加强槽钢即固定板，并与平台搅拌机支撑槽钢相垂直，减少震动和加强;因搅拌器带动液体转动，设备内部增加扰流板，减少离心力。
(2)中和箱可以通过通气孔进行通气。
(3)由于接触到的废水大多是具有腐蚀性的液体，防腐涂料能够部分抵挡废水腐蚀。
(4)中和箱上部的支耳能够方便中和箱的搬运。
