申请日2015.11.20
公开(公告)日2016.02.24
IPC分类号C02F3/10; C02F3/34
摘要

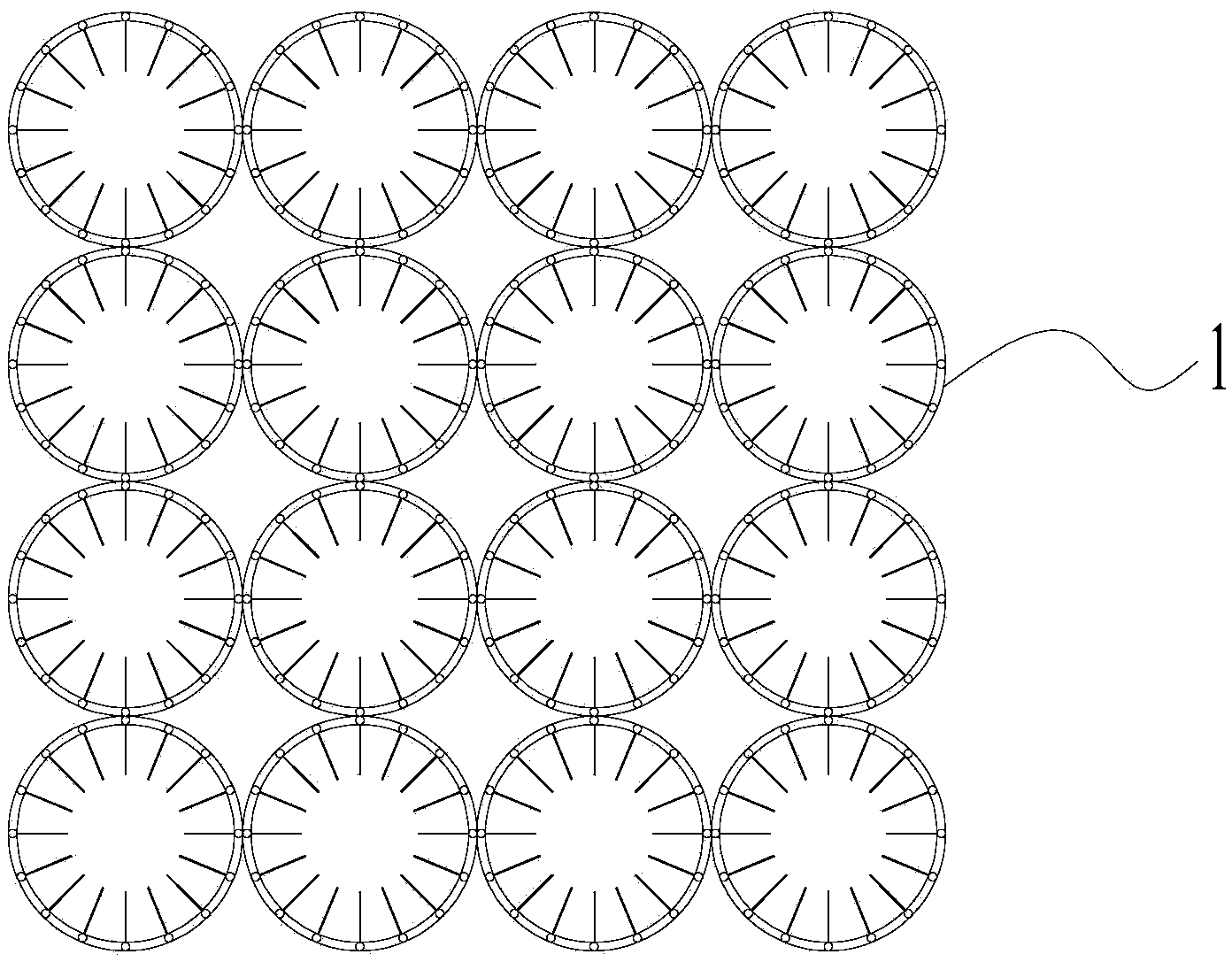

本发明公开了用于污水处理的三维填料，包括若干个阵列排布的管状填料单元(1)，所述管状填料单元(1)包括填料单元本体(11)，所述填料单元本体(11)呈圆管状，所述填料单元本体(11)的管壁为网格状，所述填料单元本体(11)的内壁上设有若干个薄膜片(12)，所述薄膜片(12)向所述填料单元本体(11)的径向延伸，所述薄膜片(12)的长度与所述填料单元本体(11)的长度相匹配，所述薄膜片(12)的宽度小于所述填料单元本体(11)的半径。本发明提供的用于污水处理的三维填料，结构简单，孔隙率高，可以减小流水阻力，不会造成污水堵流，污泥不易在填料上淤积，降低水力停留时间，提高出水水质。
权利要求书
1.用于污水处理的三维填料，其特征在于：包括若干个阵列排布的管状填料单元(1)，所述管状填料单元(1)包括填料单元本体(11)，所述填料单元本体(11)呈圆管状，所述填料单元本体(11)的管壁为网格状，所述填料单元本体(11)的内壁上设有若干个薄膜片(12)，所述薄膜片(12) 向所述填料单元本体(11)的径向延伸，所述薄膜片(12)的长度与所述填料单元本体(11)的长度相匹配，所述薄膜片(12)的宽度小于所述填料单元本体(11)的半径。
2.根据权利要求1所述的用于污水处理的三维填料，其特征在于：所述薄膜片(12)均匀布置在所述填料单元本体(11)内壁的周向上。
3.根据权利要求1或2所述的用于污水处理的三维管状填料，其特征在于：所述填料单元本体(11)和所述薄膜片(12)采用高密度聚乙烯材料制成。
说明书
用于污水处理的三维填料
技术领域
本发明涉及填料技术领域，特别涉及一种用于污水处理的三维填料。
背景技术
污水处理方法包括活性污泥法和生物膜法，活性污泥法是依靠曝气池中悬浮流动的活性污泥来分解有机物，生物膜法是依靠固在载体表面的微生物膜来分解有机物，在一定时期内活性污泥法由于处理效果好、处理成本低、运行维护方便等优点在城市污水处理中发挥着重要的作用，与传统活性污泥法相比，生物膜法具有占地面积小、污泥浓度高、处理水量大、污泥产率低、可承受水量和水质负荷高等优点，适用于高浓度污染废水的处理，生物膜法是应对城市污水处理水量、水质变化，降低运行成本，实现城市污水处理节能降耗的重要方法，而填料影响生物膜法运行的关键技术。
传统的填料基本都是二维结构，易于生产，但污泥和水流方向简单易被阻挡，从而造成局部堆积，形成堵塞或导致动平衡破坏。
发明内容
本发明目的是提供一种用于污水处理的三维填料，用于生物膜法处理城市污水，可提高污水处理量，降低水力停留时间，提高出水水质。
基于上述问题，本发明提供的技术方案是：
用于污水处理的三维填料，包括若干个阵列排布的管状填料单元，所述管状填料单元包括填料单元本体，所述填料单元本体呈圆管状，所述填料单元本体的管壁为网格状，所述填料单元本体的内壁上设有若干个薄膜片，所述薄膜片向所述填料单元本体的径向延伸，所述薄膜片的长度与所述填料单元本体的长度相匹配，所述薄膜片的宽度小于所述填料单元本体的半径。
进一步的，所述薄膜片均匀布置在所述填料单元本体内壁的周向上。
进一步的，所述填料单元本体和所述薄膜片采用高密度聚乙烯材料制成。
与现有技术相比，本发明的优点是：
1.采用本发明的技术方案，该三维填料的结构简单，孔隙率高，可以减小流水阻力，不会造成污水堵流，污泥不易在填料上淤积;
2.采用本发明的技术方案，三维填料的每个填料单元为三维管状结构，污水可冲洗填料的每个方向，便于剥离老化的生物膜，保持微生物活力和效能;
3.采用本发明的技术方案，该三维填料结构机械强度高，填料不会因为生物量过大出现断裂现象;
4.采用本发明的技术方案，该三维填料水头损失小，能耗低，优化了供氧效率。
