申请日2015.09.15
公开(公告)日2016.01.20
IPC分类号F24F13/22; F24F11/02
摘要
本发明公开了一种用于对空调冷凝水处理的装置及方法，属于空调技术领域。该装置包括接水盘、引流管、蒸发盘，引流管的一端连接于接水盘的底部，蒸发盘设置于引流管另一端的底部，引流管用于将承接于接水盘中的结露导流至蒸发盘，蒸发盘用于使被导入至其中的结露进行蒸发;接水盘的开口面积大于空调的蒸发器的底面正投影的面积。该方法包括以下步骤：制冷过程中，空调的蒸发器上逐渐结露;空调蒸发器上的结露成股流下被接水盘承接;接水盘底部的引流管将接水盘承接的结露导入蒸发盘;被导入到蒸发盘内的结露蒸发;当蒸发盘内的结露液位达到阈值时，降低蒸发盘内的结露液位。该装置及方法能使空调达到无冷凝水排放的效果。

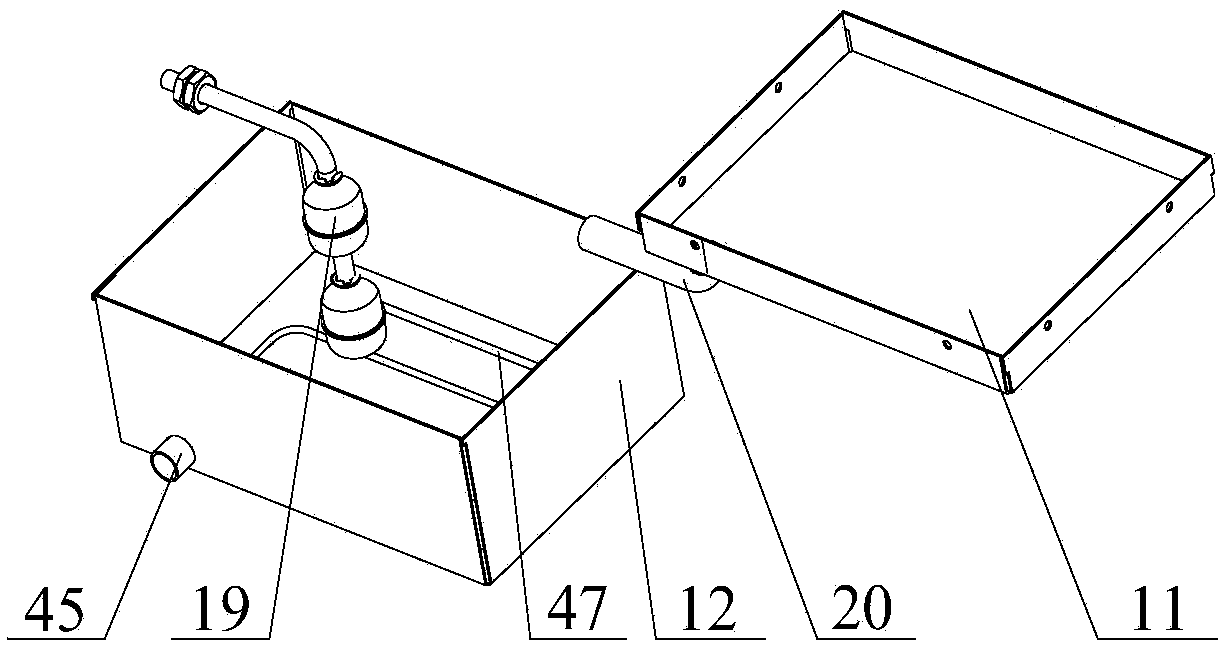

摘要附图
权利要求书
1.用于对空调冷凝水处理的装置，其特征在于，包括接水盘、引流管、蒸发盘，
所述引流管的一端连接于所述接水盘的底部，所述蒸发盘设置于所述引流管另一端的底部，所述引流管用于将承接于所述接水盘中的结露导流至所述蒸发盘，所述蒸发盘用于使被导入至其中的结露进行蒸发;
所述接水盘的开口面积大于空调的蒸发器的底面正投影的面积。
2.根据权利要求1所述的用于对空调冷凝水处理的装置，其特征在于，还包括辅助加热体、盘管，
所述盘管设置于所述蒸发盘内底部;
所述辅助加热体和所述盘管一同用于对所述蒸发盘中的结露进行加热。
3.根据权利要求2所述的用于对空调冷凝水处理的装置，其特征在于，还包括液位传感器，所述液位传感器用于检测被导入至所述蒸发盘内的结露液位。
4.根据权利要求3所述的用于对空调冷凝水处理的装置，其特征在于，还包括排水阀，所述排水阀设置于所述蒸发盘的侧壁底部，所述排水阀用于排出所述蒸发盘内的结露。
5.根据权利要求3所述的用于对空调冷凝水处理的装置，其特征在于，还包括控制板，
所述控制板用于接收来自所述液位传感器的液位信号，
所述控制板根据所述液位信号发出控制命令，使空调停止制冷运作;和/或，
所述控制板根据所述液位信号发出控制命令，使所述辅助加热体开启。
6.根据权利要求5所述的用于对空调冷凝水处理的装置，其特征在于，还包括报警装置，当所述蒸发盘内的结露液位达到阈值时，所述液位传感器将液位信号发送至所述控制板;所述控制板发出控制命令，使所述报警装置报警。
7.用于对空调冷凝水处理的方法，基于权利要求1～6中任一所述的用于对空调冷凝水处理的装置而实现，其特征在于，所述用于对空调冷凝水处理的方法包括以下步骤：
制冷过程中，空调的蒸发器上逐渐结露;
所述空调蒸发器上的结露成股流下被所述接水盘承接;
所述接水盘底部的引流管将所述接水盘承接的结露导入所述蒸发盘;
被导入到所述蒸发盘内的结露蒸发;
当所述蒸发盘内的结露液位达到阈值时，采取措施，降低所述蒸发盘内的结露液位。
8.根据权利要求7所述的用于对空调冷凝水处理的方法，其特征在于，
所述用于对空调冷凝水处理的装置是权利要求5所述的用于对空调冷凝水处理的装置，降低所述蒸发盘内的结露液位的方法包括以下步骤：
结露在所述蒸发盘内积累，被所述液位传感器检测到，所述液位传感器将所述液位信号发送至所述控制板;
所述控制板发出控制命令，使空调停止制冷运作，阻止所述蒸发盘内积累的结露液位进一步增加;和/或，所述控制板发出控制命令，开启所述辅助加热体，使所述蒸发盘内积累的结露加速蒸发。
9.根据权利要求7所述的用于对空调冷凝水处理的方法，其特征在于，
所述用于对空调冷凝水处理的装置是权利要求4所述的用于对空调冷凝水处理的装置，降低所述蒸发盘内的结露液位的方法包括以下步骤：
开启设置于所述蒸发盘底部的所述排水阀，排出所述蒸发盘内积累的结露。
说明书
用于对空调冷凝水处理的装置及方法
技术领域
本发明涉及空调技术领域，特别是涉及一种用于对空调冷凝水处理的装置及方法。
背景技术
目前，市面上流行的控制柜空调一般结构为顶装式结构，将空调置于控制柜顶部，用螺栓将空调与控制柜紧固，制冷端面向机柜开孔，采用上进自然风上出冷风的形式对控制柜内的空气进行循环制冷以达到给机柜降温的效果。每台设备都外接一根排水管将冷凝水引出柜外排放到特定容器中，再由人为倒掉。控制比较简单，开机读取柜内温度与控制温度对比进行制冷操作。
由此存在的问题是：
①冷凝水的收集容器，由人为排放是不可控性的，很容易溢出;冷凝水的溢出对室内环境具有一定破坏性，对柜内电器元件具有严重破坏性。随之造成系统的严重后果是不可估量的;
②制冷气流内循环不畅;
③无法对柜内进行除尘;
④无法防止因打开柜门而引起的器件结露;
⑤只有制冷功能，功能单一;
⑥无远程通信功能;
⑦无输出信号报警功能。
存在此问题的原因：
①在空气湿度较大时，空调柜内蒸发器结露严重，冷凝水排放速度快，需要工作人员频繁排掉容器里的冷凝水，而这一过程是人为难以控制的，尤其是 24小时的工作环境;
②受制冷量和体积限制，顶装式空调内循环进出风口距离过近，无法对控制柜进行全方位的空气循环;
③机柜空调通常不配备内循环过滤网，无法对柜内空气进行除尘;
④在制冷过程中，柜内外温差较大，在空调运行时开柜门会使柜内元器件迅速结露从而对元器件造成损坏;
⑤大部分工业空调为单冷空调;
⑥控制柜空调通常不具备通信功能;
⑦控制柜空调通常不具备报警信号输出功能。
发明内容
有鉴于此，本发明提供一种用于对空调冷凝水处理的装置及方法，其通过对空调制冷过程中形成的结露进行处理，最大限度的降低柜内结露，并将最少量的冷凝水进行柜内处理，使空调达到无冷凝水排放的效果，从而更加适于实用。
为了达到上述第一个目的，本发明提供的用于对空调冷凝水处理的装置主要提供如下技术方案：
本发明提供的用于对空调冷凝水处理的装置包括接水盘、引流管、蒸发盘，
所述引流管的一端连接于所述接水盘的底部，所述蒸发盘设置于所述引流管另一端的底部，所述引流管用于将承接于所述接水盘中的结露导流至所述蒸发盘，所述蒸发盘用于使被导入至其中的结露进行蒸发;
所述接水盘的开口面积大于空调的蒸发器的底面正投影的面积。
本发明的第一个目的及解决其技术问题还可采用以下技术措施进一步实现。
作为优选，所述用于对空调冷凝水处理的装置还包括辅助加热体、盘管，
所述盘管设置于所述蒸发盘底部;
所述辅助加热体和所述盘管一同用于对所述蒸发盘中的结露进行加热。
作为优选，所述用于对空调冷凝水处理的装置还包括液位传感器，所述液位传感器用于检测被导入至所述蒸发盘内的结露液位。
作为优选，所述用于对空调冷凝水处理的装置还包括排水阀，所述排水阀设置于所述蒸发盘的侧壁底部，所述排水阀用于排出所述蒸发盘内的结露。
作为优选，所述用于对空调冷凝水处理的装置还包括控制板，
所述控制板用于接收来自所述液位传感器的液位信号，
所述控制板根据所述液位信号发出控制命令，使空调停止制冷运作;和/或，
所述控制板根据所述液位信号发出控制命令，使所述辅助加热体开启。
作为优选，所述用于对空调冷凝水处理的装置还包括报警装置，当所述蒸发盘内的结露液位达到阈值时，所述液位传感器将液位信号发送至所述控制板;所述控制板发出控制命令，使所述报警装置报警。
为了达到上述第二个目的，本发明提供的用于对空调冷凝水处理的方法主要提供如下技术方案：
本发明提供的用于对空调冷凝水处理的方法，基于本发明提供的用于对空调冷凝水处理的装置而实现，所述用于对空调冷凝水处理的方法包括以下步骤：
制冷过程中，空调的蒸发器上逐渐结露;
所述空调蒸发器上的结露成股流下被所述接水盘承接;
所述接水盘底部的引流管将所述接水盘承接的结露导入所述蒸发盘;
被导入到所述蒸发盘内的结露蒸发;
当所述蒸发盘内的结露液位达到阈值时，采取措施，降低所述蒸发盘内的结露液位。
本发明的第二个目的及解决其技术问题还可采用以下技术措施进一步实现。
作为优选，降低所述蒸发盘内的结露液位的方法包括以下步骤：
结露在所述蒸发盘内积累，被所述液位传感器检测到，所述液位传感器将所述液位信号发送至所述控制板;
所述控制板发出控制命令，使空调停止制冷运作，阻止所述蒸发盘内积累的结露液位进一步增加;和/或，所述控制板发出控制命令，开启所述辅助加热体，使所述蒸发盘内积累的结露加速蒸发。
作为优选，降低所述蒸发盘内的结露液位的方法包括以下步骤：
开启设置于所述蒸发盘底部的所述排水阀，排出所述蒸发盘内积累的结露。
本发明提供的用于对空调冷凝水处理的装置包括压缩机、蒸发器、接水盘、引流管、蒸发盘，蒸发器连接于压缩机;接水盘设置于蒸发器的底部，蒸发器在接水盘上的正投影完全处于接水盘中，接水盘用于承接从蒸发器流下的结露;引流管的一端连接于接水盘的底部，蒸发盘设置于引流管另一端的底部，引流管用于将承接于接水盘中的结露导流至蒸发盘，蒸发盘用于使被导入至其中的结露进行蒸发。本发明提供的用于对空调冷凝水处理的方法基于本发明提供的用于对空调冷凝水处理的装置而实现。应用时，使接水盘处于空调的蒸发器底部，由于接水盘的开口面积大于空调的蒸发器的底面正投影的面积，使得从蒸发器上流下的结露能够完全被接水盘承接，该结露通过引流管导流至蒸发盘并在蒸发盘内进行蒸发，最大限度的降低柜内结露，并将最少量的冷凝水进行柜内处理，使空调达到无冷凝水排放的效果。
