申请日2015.11.20
公开(公告)日2016.02.03
IPC分类号B01D33/11; B01D33/50; C02F11/12
摘要
本发明涉及污泥处理领域，公开了一种污泥带滤机用辊筒筛过滤装置，用于过滤出污水中的污泥，它包括用于过滤的辊筒筛(1)和多个设置在辊筒筛(1)外部对辊筒筛(1)外侧清洗的第一高压喷头(3)，所述的辊筒筛(1)上设有污泥出口(4)，所述的辊筒筛过滤装置还包括高压水管(6)和压缩空气管(7)，高压水管(6)和压缩空气管(7)同时与第一高压喷头(3)连通，所述辊筒筛(1)的内部设有多个对辊筒筛(1)内侧清洗的第二高压喷头(8)。本发明的污泥带滤机用辊筒筛过滤装置，在保证高压喷头压力的同时，尽量减少了清洁水的用量，避免了由于清洗水过多而从污泥出口流出的现象，从而提升了过滤能力，提高了浓缩效果。
权利要求书
1.一种污泥带滤机用辊筒筛过滤装置，用于过滤出污水中的污泥，它包括用于过滤的辊筒筛(1)和多个设置在辊筒筛(1)外部对辊筒筛(1)外侧清洗的第一高压喷头(3)，所述的辊筒筛(1)上设有污泥出口(4)，其特征在于，还包括高压水管(6)和压缩空气管(7),高压水管(6)和压缩空气管(7)同时与第一高压喷头(3)连通。
2.根据权利要求1所述的一种污泥带滤机用辊筒筛过滤装置，其特征在于，还包括第一喷淋管(10)，所述的第一高压喷头(3)轴向等间距设置在第一喷淋管(10)上，所述的高压水管(6)和压缩空气管(7)同时通过第一喷淋管(10)与第一高压喷头(3)连通。
3.根据权利要求1或2所述的一种污泥带滤机用辊筒筛过滤装置，其特征在于，所述的高压水管(6)与压缩空气管(7)上分别设有节流阀。
4.根据权利要求1所述的一种污泥带滤机用辊筒筛过滤装置，其特征在于，所述辊筒筛(1)的内部设有多个对辊筒筛(1)内侧清洗的第二高压喷头(8)。
5.根据权利要求4所述的一种污泥带滤机用辊筒筛过滤装置，其特征在于，还包括第二喷淋管(9)，所述的第二高压喷头(8)轴向等间距设置在第二喷淋管(9)上。
6.根据权利要求1、2、4或5中任一项所述的一种污泥带滤机用辊筒筛过滤装置，其特征在于，还包括设置在辊筒筛(1)下部的污水收集排除池(2)。
7.根据权利要求6所述的一种污泥带滤机用辊筒筛过滤装置，其特征在于，所述污水收集排除池(2)的底面倾斜设置，底面的底端设有排水口(5)。
说明书
一种污泥带滤机用辊筒筛过滤装置
技术领域
本发明涉及污泥处理领域，尤其涉及污泥带滤机领域。
背景技术
污泥带滤机作为污水处理的配套设备，可将污水处理中各工段产生的污泥压滤脱水，压成泥饼，达到防治二次污染的目的，是一种很好的固液分离设备。其中，通过辊筒筛过滤脱水是污泥带滤机工作中的重要一环。

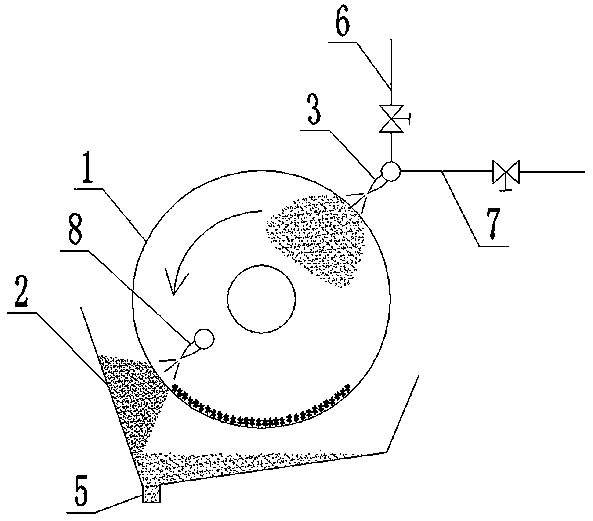

现有的辊筒筛过滤装置如图1,图2所示，辊筒筛工作时，先将待过滤的污水由污水管输送至辊筒筛的内部，通过辊筒筛的旋转不断将污水中的水过滤到下面的污水收集排除池中，由于辊筒筛在过滤时，筛网上会布满污泥，为保证过滤效果，在辊筒筛外设置高压水喷头，对其外部进行清洗。但现有技术存在以下不足，(1)常常会出现筛网清洗不足的情况，导致筛网堵塞，喷头喷出的水则会随污泥从辊筒筛的污泥出口流出，导致浓缩效果差，造成带式挤压过滤的布料过程，因污泥太稀而无法正常布料，大大降低了污泥带虑机的工作效率;(2)污水收集排除池排水不畅,导致辊筒筛在进料时，底部水位太高而漫过辊筒筛，物料达不到浓缩效果。
发明内容
本发明所要解决的技术问题是提供一种污泥带滤机用辊筒筛过滤装置，在保证高压喷头压力的同时，尽量减少清洁水的用量，以避免清洗水过多而从污泥出口流出的现象，同时提高污水收集排除池的排水效率，从而提升过滤能力，提高浓缩效果。
本发明解决其技术问题所采用的技术方案是：一种污泥带滤机用辊筒筛过滤装置，用于过滤出污水中的污泥，它包括用于过滤的辊筒筛和多个设置在辊筒筛外部对辊筒筛外侧清洗的第一高压喷头，所述的辊筒筛上设有污泥出口，所述的辊筒筛过滤装置还包括高压水管和压缩空气管,高压水管和压缩空气管同时与第一高压喷头连通，高压水管中的高压水和压缩空气管中的压缩空气混合后再对辊筒筛的外侧进行清洗，清洗的污泥留在辊筒筛的内部，清洗水则需经滚筒筛的筛网过滤后排除。引入压缩空气清筛的目的在于，保证喷头压力的同时，能减少高压水的引入，避免由于清洗水过多，筛网滤水不畅时，清洗水随污泥从污泥出口流出，导致污泥变稀，浓缩效果变差的情况。
进一步的，还包括第一喷淋管，所述的第一高压喷头轴向等间距设置在第一喷淋管上，所述的高压水管和压缩空气管同时通过第一喷淋管与第一高压喷头连通。
进一步的，所述的高压水管与压缩空气管上分别设有节流阀，可根据辊筒筛筛网上污泥量的情况，调节高压水和压缩空气的流量或比例。
进一步的，所述辊筒筛的内部设有多个对辊筒筛内侧清洗的第二高压喷头，所述的第二高压喷头可以同时与高压水管和压缩空气管连通，或者仅与高压水管连通。由于设在辊筒筛内部的第二高压喷头在清洗时，污泥会留在辊筒筛内，绝大部分高压清洗水则会直接穿过筛网后排除到辊筒筛外部,因此，实际运用时，无需担心过多的清洗水从污泥出口流出的现象，所以第二高压喷头仅与高压水管连通即可，无需引入压缩空气。
进一步的，还包括第二喷淋管，所述的第二高压喷头轴向等间距设置在第二喷淋管上。
进一步的，还包括设置在辊筒筛下部的污水收集排除池。
进一步的，所述污水收集排除池的底面倾斜设置，底面的底端设有排水口，由于倾斜设计的底面存在高度差，水流速度加快，有效避免了水流不畅的问题。
本发明的有益效果是：(1)第一高压喷头通过利用压缩空气清筛，减少了高压水的引入，避免了由于清洗水过多而从污泥出口流出，导致污泥变稀，浓缩效果变差的情况;(2)通过在辊筒筛内部设置第二高压喷头，对辊筒筛的内侧清洗，提高了筛网的清洁度，有效的避免了因筛网堵塞，污水未经辊筒筛过滤直接从污泥出口排除的情况;(3)将污水收集排除池的底面设计成倾斜结构，利用高度差，使水流速度加快，避免了排水不畅的问题。本发明的辊筒筛过滤能力和处理量得到了明显的提升，且还能较现有技术能节约25%以上的清洗水。
