申请日2015.09.15
公开(公告)日2016.01.06
IPC分类号C02F9/04; C02F103/14
摘要
本实用新型公开了一种伪装涂料废水处理一体化设备，由混凝池、第一沉淀池、氧化池、pH调节池、第二沉淀池依次组成高度递减的一体化设备，相邻池子间共用池壁。伪装涂料废水经泵提升至一体化设备，利用絮凝沉淀、高级氧化相结合进行处理，处理后废水可达标排放。本实用新型处理流程简单，占地面积小，操作简便，能够有效降低伪装涂料废水对环境造成的影响。

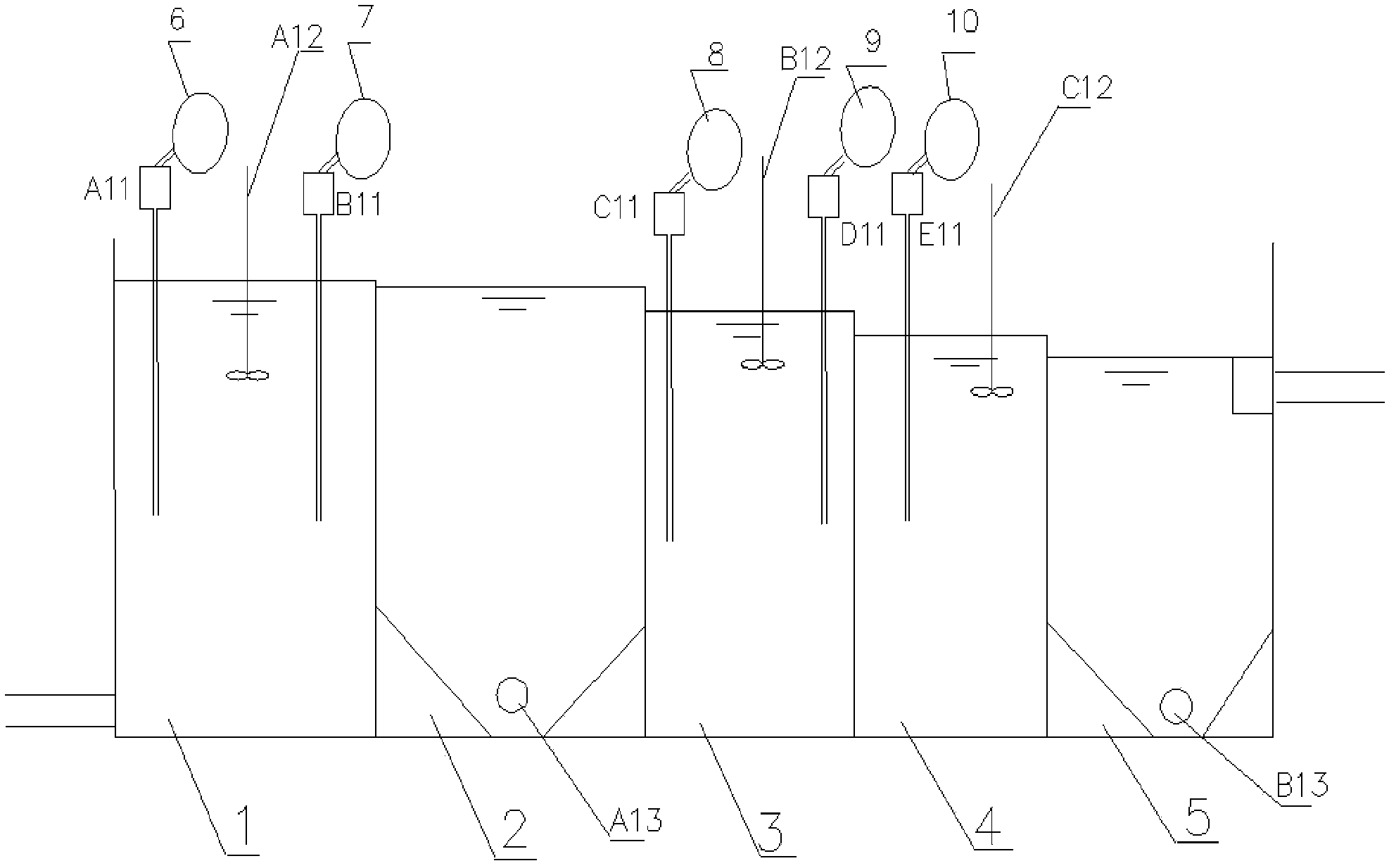

摘要附图
权利要求书
1.一种伪装涂料废水处理一体化设备，其特征在于：由混凝 池(1)、第一沉淀池(2)、氧化池(3)、pH调节池(4)、第 二沉淀池(5)依次组成高度递减的一体化设备，相邻池子间共用 池壁。
2.如权利要求1所述的伪装涂料废水处理一体化设备，其特 征在于：在混凝池(1)内设有搅拌器A(12)、计量泵A(11) 和计量泵B(11)，计量泵A(11)上端与聚合硫酸铝溶液罐(6) 连通，计量泵B(11)上端与聚丙烯酰胺溶液罐(7)连通，计量 泵A(11)和计量泵B(11)下端均设有加药管通入混凝池(1) 内。
3.如权利要求1所述的伪装涂料废水处理一体化设备，其特 征在于：在氧化池(3)内设有搅拌器B(12)、计量泵C(11) 和计量泵D(11)，计量泵C(11)上端与双氧水罐(8)连通， 计量泵D(11)上端与硫酸亚铁溶液罐(9)连通，计量泵C(11) 和计量泵D(11)下端均设有加药管通入氧化池(3)内。
4.如权利要求1所述的伪装涂料废水处理一体化设备，其特 征在于：在pH调节池(4)内设有搅拌器C(12)和计量泵E(11)， 计量泵E(11)上端与氢氧化钠溶液罐(10)连通，计量泵E(11) 下端均设有加药管通入pH调节池(4)内。
5.如权利要求1所述的伪装涂料废水处理一体化设备，其特 征在于：在第一沉淀池(2)和第二沉淀池(5)底部分别设有污 泥管A(13)和污泥管B(13)，沉淀池中的污泥通过污泥管排出， 进行危废鉴定。
说明书
一种伪装涂料废水处理一体化设备
技术领域
本实用新型属于污水处理技术领域，具体涉及一种伪装涂料 废水处理一体化设备。
背景技术
伪装涂料是以热塑性丙烯酸、聚氨酯、有机硅等常温干基料， 加入颜料、消光剂、溶剂配成。颜料则采用耐久性、耐温性好的 品种，如三氧化二铬绿色颜料;消光剂多采取加入较多的滑石粉 和气相二氧化硅。迷彩涂料色调大致有白色、米黄、天蓝、驼色、 草绿、深灰、浅灰等。伪装涂料生产过程中会产生大量洗罐废水， 该废水COD高，且含有重金属，不满足排放标准，不能直接排入 城市下水道。
该废水处理属特种污水处理技术，目前没有成熟的技术推广 应用。
实用新型内容
本实用新型的目的在于提供一种伪装涂料废水处理一体化设 备，本实用新型设计合理、处理效果好，安装简单，占地面积小， 能有效处理伪装涂料废水，处理出水可直接排入下水道或天然水 体。
为实现上述目的，本实用新型采用的技术方案是：一种伪装涂 料废水处理一体化设备，其特征在于由混凝池、第一沉淀池、氧 化池、pH调节池、第二沉淀池依次组成高度递减的一体化设备， 相邻池子间共用池壁。
其中在混凝池内设有搅拌器A、计量泵A和计量泵B，计量泵 A上端与聚合硫酸铝溶液罐连通，计量泵B上端与聚丙烯酰胺溶 液罐连通，计量泵A和计量泵B下端均设有加药管通入混凝池内。
其中在氧化池内设有搅拌器B、计量泵C和计量泵D，计量泵 C上端与双氧水罐连通，计量泵D上端与硫酸亚铁溶液罐连通，计 量泵C和计量泵D下端均设有加药管通入氧化池内。
其中在pH调节池内设有搅拌器C和计量泵E，计量泵E上端 与氢氧化钠溶液罐连通，计量泵E下端均设有加药管通入pH调节 池内。
其中在第一沉淀池和第二沉淀池底部分别设有污泥管A和污 泥管B，沉淀池中的污泥通过污泥管排出，进行危废鉴定。
本实用新型与现有技术相比具有以下优点：
一、本实用新型通过选择合适混凝剂去除大量悬浮物、乳浊 物，增加废水的澄清度，便于后续处理;通过Fenton氧化去除水 溶性有机物，该技术向废水中投加适量的H2O2溶液和Fe2+组成 Fenton试剂，Fe2+既可以催化分解产生氧化能力极强的·OH，又 能生成具有良好絮凝吸附作用的Fe3+，通过调节pH至8，可以形 成絮体，进一步优化出水水质，出水可达标排放。
二、本实用新型产生污泥中含有颜料等重金属或有机物，应 经过危废鉴定，若为危废，应送至有资质单位处理，若不是危废， 可晒干后送垃圾填埋场。
三、本实用新型集混凝沉淀、氧化等作用于一体，能够实现 色度的去除及大分子有机污染物的断链，实现难降解有机物的去 除。
四、本实用新型设计合理、处理效果好，占地面积小，能有 效处理伪装涂料废水。
