申请日2015.09.15
公开(公告)日2016.02.03
IPC分类号C05F17/02
摘要
本实用新型公开了一种利用生物发酵氨基酸废水制备有机-无机复混肥的装置，包括依次相连的：振动筛、清洗机、搅拌机、脱水筛、发酵釜、过滤器、储备槽、混合发酵釜、过滤筛和打包器，储备槽包括由过滤网分隔的固体渣储备槽和液体储备槽，固体渣储备槽的连接混合发酵釜，还包括螯合系统，螯合系统位于混合发酵釜和过滤筛之间，螯合系统包括由上至下依次连接的：氨基酸废水收集装置、生物有机质制备装置、矿物质复合制备装置、微生物制剂制备装置以及复混肥混合装置。本实用新型利用生物发酵氨基酸废水制备有机-无机复混肥的装置制造复混肥，具有肥效好、无污染、投资少、耗能低及见效快的特点，同时还具有环保意义。

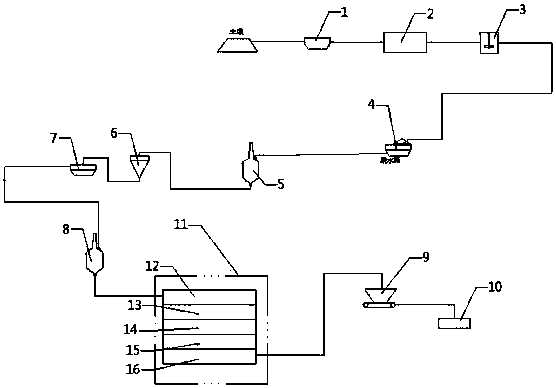

摘要附图
权利要求书
1.一种利用生物发酵氨基酸废水制备有机-无机复混肥的装置，包括依次相连的：振动筛、清洗机、搅拌机、脱水筛、发酵釜、过滤器、储备槽、混合发酵釜、过滤筛和打包器，所述储备槽包括由过滤网分隔的上端固体渣储备槽和下端液体储备槽两部分组成，所述固体渣储备槽的输出端连接混合发酵釜的输入端，其特征在于，还包括螯合系统，所述螯合系统位于所述混合发酵釜和所述过滤筛之间，所述螯合系统包括由上至下依次连接的：氨基酸废水收集装置、生物有机质制备装置、矿物质复合制备装置、微生物制剂制备装置以及复混肥混合装置，所述混合发酵釜的输出端连接所述氨基酸废水收集装置的输入端，所述复混肥混合装置的输出端连接所述过滤筛的输入端。
2.根据权利要求1所述一种利用生物发酵氨基酸废水制备有机-无机复混肥的装置，其特征在于，所述复混肥混合装置的输出端设置有含水量检测装置，所述含水量检测装置的测量范围在1-0.01%之间。
3.根据权利要求1所述一种利用生物发酵氨基酸废水制备有机-无机复混肥的装置，其特征在于，所述复混肥混合装置的输出端设置有温度检测装置，所述温度检测装置的测量范围为0-100摄氏度。
4.根据权利要求1所述的一种利用生物发酵氨基酸废水制备有机-无机复混肥的装置，其特征在于，所述复混肥混合装置的输出端设置有压力检测设备，所述压力检测设备的测量范围在0.1-1MPa。
5.根据权利要求1所述一种利用生物发酵氨基酸废水制备有机-无机复混肥的装置，其特征在于，所述复混肥混合装置的内侧设置有温度控制装置，所述温度控制装置的控制范围在10-40摄氏度之间。
6.根据权利要求1所述一种利用生物发酵氨基酸废水制备有机-无机复混肥的装置，其特征在于，所述复混肥混合装置的内侧设置有烘干装置。
说明书
一种利用生物发酵氨基酸废水制备有机-无机复混肥的装置
技术领域
本实用新型涉及生物发酵氨基酸废水制备肥料的装置领域，特别是涉及一种利用生物发酵氨基酸废水制备有机-无机复混肥的装置。
背景技术
目前，农资市场中的农业用肥料大体上有两大类：第一类为无机肥料，如碳铵、尿素、一铵、二铵、氧化钾、复合肥料等，成分单纯，含有效成分高，易溶于水，分解快，易被根系吸收;但是长期使用会产生土壤板结现象，影响农作生长，造成逐年减产，且利用率不高。第二大类为有机肥料，一般以禽类粪便为原料制作而成的一种肥料，富含大量有益物质，包括：多种有机酸、肽类以及包括氮、磷、钾在内的丰富的营养元素;不仅能为农作物提供全面营养，而且肥效长，可增加和更新土壤有机质，促进微生物繁殖，改善土壤的理化性质和生物活性;但是氮磷钾含量低，养份不足，不能满足农作物生长的需要。
发明内容
本实用新型主要解决的技术问题是提供一种利用生物发酵氨基酸废水制备有机-无机复混肥的装置，通过人工螯合系统将生物发酵氨基酸废水制备有机-无机复混肥的装置制造复混肥，能够拓展并提高有机肥制造系统的功能，增强产品的质量和肥效。
为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种利用生物发酵氨基酸废水制备有机-无机复混肥的装置，包括依次相连的：振动筛、清洗机、搅拌机、脱水筛、发酵釜、过滤器、储备槽、混合发酵釜、过滤筛和打包器，所述储备槽包括由过滤网分隔的上端固体渣储备槽和下端液体储备槽两部分组成，所述固体渣储备槽的输出端连接混合发酵釜的输入端，还包括螯合系统，所述螯合系统位于所述混合发酵釜和所述过滤筛之间，所述螯合系统包括由上至下依次连接的：氨基酸废水收集装置、生物有机质制备装置、矿物质复合制备装置、微生物制剂制备装置以及复混肥混合装置，所述混合发酵釜的输出端连接所述氨基酸废水收集装置的输入端，所述复混肥混合装置的输出端连接所述过滤筛的输入端。
在本实用新型一个较佳实施例中，所述复混肥混合装置的输出端设置有含水量检测装置，所述含水量检测装置的测量范围在1-0.01%之间。
在本实用新型一个较佳实施例中，所述复混肥混合装置的输出端设置有温度检测装置，所述温度检测装置的测量范围为0-100摄氏度。
在本实用新型一个较佳实施例中，所述复混肥混合装置的输出端设置有压力检测设备，所述压力检测设备的测量范围在0.1-1MPa。
在本实用新型一个较佳实施例中，所述复混肥混合装置的内侧设置有温度控制装置，所述温度控制装置的控制范围在10-40摄氏度之间。
在本实用新型一个较佳实施例中，所述复混肥混合装置的内侧设置有烘干装置。
本实用新型的有益效果是：本实用新型一种利用生物发酵氨基酸废水制备有机-无机复混肥的装置通过人工螯合系统将生物发酵氨基酸废水制备有机-无机复混肥的装置制造复混肥，能够拓展并提高有机肥制造系统的功能，增强产品的质量和肥效，降低污染，同时还能减少耗能。
