申请日2015.11.20
公开(公告)日2016.04.06
IPC分类号C02F9/10; C02F1/52
摘要
本实用新型涉及一种垃圾填埋场渗滤液膜浓缩液蒸发设备的预处理装置,包括混凝池、絮凝池及沉淀池，所述混凝池依次通过管道连通絮凝池及沉淀池，所述沉淀池的出液口与蒸发设备连通;所述混凝池上设有填埋场渗滤液浓缩液入口。本实用新型预处理设备通过设置混凝池、絮凝池及沉淀池，可以对填埋场渗滤液浓缩液进一步有效处理，可以去除90%以上钙、镁离子、50%左右的二氧化硅及大部分的氟离子，同时去除20%左右的COD有机物。
权利要求书
1.一种垃圾填埋场渗滤液膜浓缩液蒸发设备的预处理装置,其特征在于，包括混凝池、絮凝池及沉淀池，所述混凝池依次通过管道连通絮凝池及沉淀池，所述沉淀池的出液口与蒸发设备连通;所述混凝池上设有填埋场渗滤液浓缩液入口。
2.根据权利要求1所述一种垃圾填埋场渗滤液膜浓缩液蒸发设备的预处理装置,其特征在于，所述絮凝池内安装搅拌器。
3.根据权利要求2所述一种垃圾填埋场渗滤液膜浓缩液蒸发设备的预处理装置,其特征在于，还包括中间池，所述中间池连接在所述沉淀池与所述蒸发设备之间并与所述沉淀池和所述蒸发设备分别连通。
4.根据权利要求1至3任一项所述一种垃圾填埋场渗滤液膜浓缩液蒸发设备的预处理装置,其特征在于，所述混凝池、絮凝池，沉淀池及中间池底部均连通污泥排出管。
5.根据权利要求1至3任一项所述一种垃圾填埋场渗滤液膜浓缩液蒸发设备的预处理装置,其特征在于，所述混凝池、絮凝池及沉淀池的内侧壁均设有防腐耐磨涂层。
说明书
垃圾填埋场渗滤液膜浓缩液蒸发设备的预处理装置
技术领域
本实用新型涉及一种垃圾填埋场渗滤液膜浓缩液蒸发设备的预处理装置。
背景技术
城市垃圾渗滤液的污染控制是城市垃圾填埋技术中的一大难题。2008年，国家颁布了《生活垃圾填埋场污染控制标准》(GB16889-2008)，对垃圾渗滤液的处理提出了更高的要求。随着标准的提高，垃圾渗滤液的处理更多的采用了生化+膜滤的组合工艺。NF、RO膜越来越多的被用于垃圾渗滤液处理中。然而在达标排放上清液的同时，不可避免会产生膜过滤浓缩液。垃圾渗滤液膜滤浓缩液是垃圾渗滤液经过生物降解后经RO膜(或NF膜)截留的残液，一般不具有可生化性，主要成份为腐殖质类物质，呈棕黑色，COD很高，并且含有大量的无机离子，TDS在20000-60000mg/L之间，COD通常在3000-5000mg/L之间，氨氮浓度在100-1000mg/L，电导率为40000-50000μs/cm。膜滤浓缩液的体积占垃圾渗滤液原液体积的25%-50%。
由于浓缩液含有各种难降解的有机和无机污染物，直接排放会对土壤、地表水、海洋等产生污染;若排入市政污水处理系统，过高的总溶解性固体对活性污泥的生长也不利。现有的很多渗滤液处理厂基本是将浓缩液又打回填埋场中回灌处理，但是这也带来很多的问题，过高的COD和TDS浓度又重复地对阻塞膜处理组件，使得膜更换的频率更快。
实用新型内容
本实用新型所要解决的技术问题是提供一种垃圾填埋场渗滤液膜浓缩 液蒸发设备的预处理装置克服现有技术中现有填埋场渗滤液浓缩液处理不当导致污染或阻塞膜处理组件，增加处理成本的缺陷。

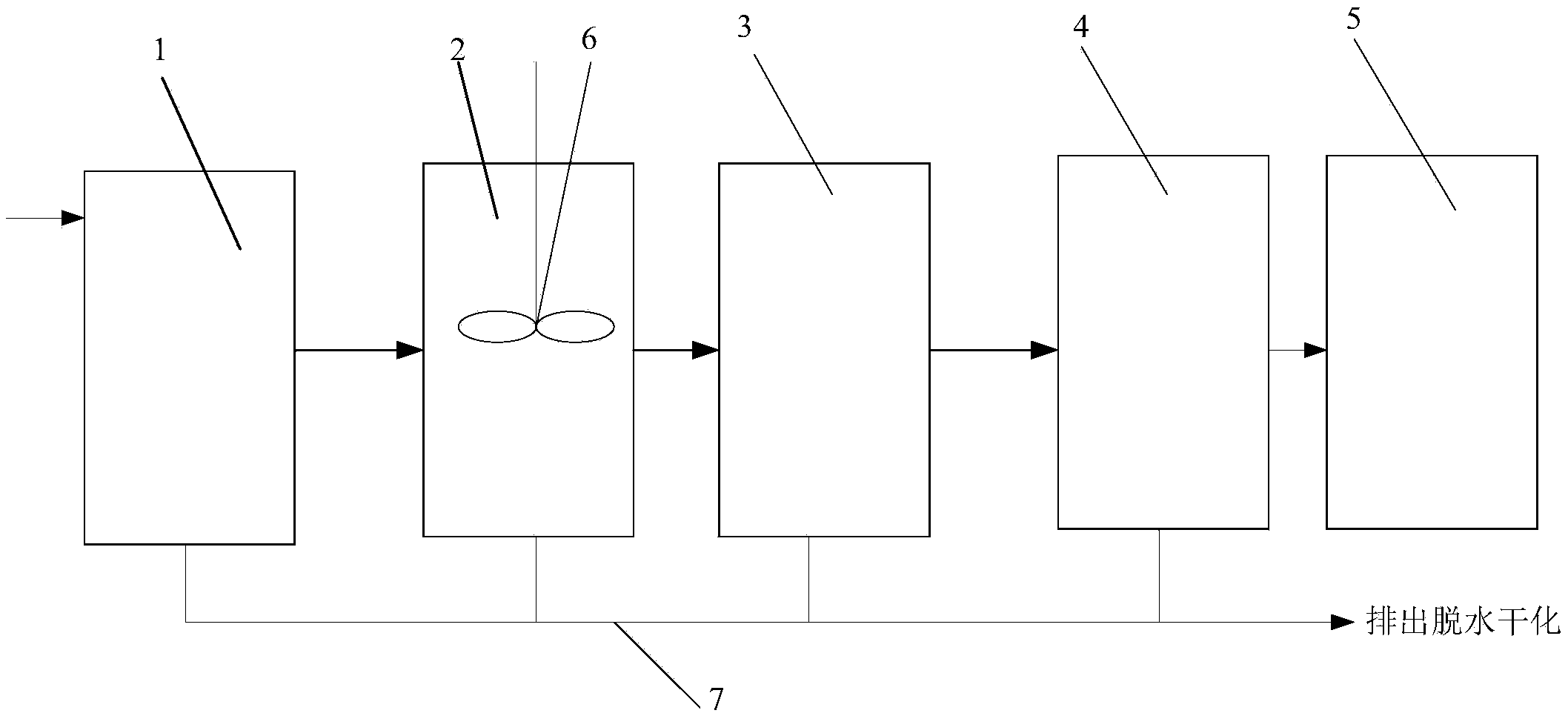

本实用新型解决上述技术问题的技术方案如下：一种垃圾填埋场渗滤液膜浓缩液蒸发设备的预处理装置,包括混凝池、絮凝池及沉淀池，所述混凝池依次通过管道连通絮凝池及沉淀池，所述沉淀池的出液口与蒸发设备连通;所述混凝池上设有填埋场渗滤液浓缩液入口。
本实用新型的有益效果是：本设备通过设置混凝池、絮凝池及沉淀池，可以对填埋场渗滤液浓缩液进一步有效处理，可以去除90%以上钙、镁离子、50%左右的二氧化硅及大部分的氟离子，同时去除20%左右的COD有机物。
在上述技术方案的基础上，本实用新型还可以做如下改进。
本实用新型如上所述一种垃圾填埋场渗滤液膜浓缩液蒸发设备的预处理装置,进一步，所述絮凝池内安装搅拌器。
本实用新型如上所述一种垃圾填埋场渗滤液膜浓缩液蒸发设备的预处理装置,进一步，还包括中间池，所述中间池连接在所述沉淀池与所述蒸发设备之间并与所述沉淀池和所述蒸发设备分别连通。
本实用新型如上所述一种垃圾填埋场渗滤液膜浓缩液蒸发设备的预处理装置,进一步，所述混凝池、絮凝池，沉淀池及中间池底部均连通污泥排出管
上述垃圾填埋场渗滤液膜浓缩液蒸发设备的预处理装置对填埋场渗滤液浓缩液进行处理的方法，包括以下步骤：步骤1)将填埋场渗滤液浓缩液泵入所述混凝池中，调节pH，使得填埋场渗滤液浓缩液的pH适应混凝剂的需要，加入混凝剂后混合液体泵入絮凝池内;
步骤2)向絮凝池内加入絮凝剂并充分搅拌，完全反应后，将絮凝后的混合液接入所述沉淀池进行沉淀，经沉淀池沉淀后溢流出上清液，上清液接入蒸发设备。
