申请日2015.09.13
公开(公告)日2016.01.06
IPC分类号E03C1/12; E03B1/04; C02F9/02
摘要
一种洗衣机废水利用装置，包括接头管、第一沉淀罐和第二沉淀罐，其特征在于，所述的第一沉淀罐为圆柱形罐体且罐体顶部不设顶盖，所述的第一沉淀罐侧壁下部设有第一进水管，所述的第一沉淀罐的侧壁上部设有第一出水管，所述的第一进水管连通接头管并通过接头管连通洗衣机排水管，第一沉淀罐的作用是进行简单的沉淀以及缓冲水流;所述的第一出水管通过输送管连通有第二进水管，所述的第二进水管底部设有第二沉淀罐，所述的第二沉淀罐为密封罐体，所述的第二沉淀罐内壁上部到中部设有缓冲弹片，本实用新型结构简单，且节能环保，不需要用电，能有效减少洗衣机废水中的杂质。

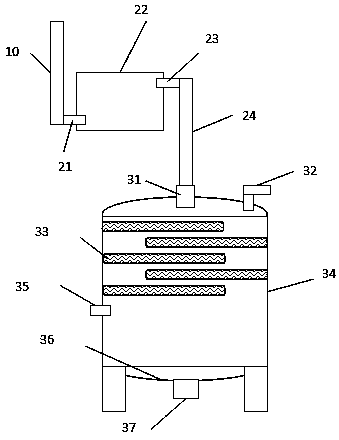

摘要附图
权利要求书
1.一种洗衣机废水利用装置，包括接头管、第一沉淀罐和第二沉淀罐，其特征在于，所述的第一沉淀罐为圆柱形罐体且罐体顶部不设顶盖，所述的第一沉淀罐侧壁下部设有第一进水管，所述的第一沉淀罐的侧壁上部设有第一出水管，所述的第一进水管连通接头管并通过接头管连通洗衣机排水管;所述的第一出水管通过输送管连通有第二进水管，所述的第二进水管底部设有第二沉淀罐，所述的第二沉淀罐为密封罐体，所述的第二沉淀罐内壁上部到中部设有缓冲弹片，所述的缓冲弹片采用树脂或者塑料制成，所述的缓冲弹片外形为吊扇叶片状，所述的缓冲弹片的长度不超过第二沉淀罐罐体直径的3/4，所述的第二沉淀罐侧壁中部还设有清水排出管，所述的第二沉淀罐顶部还设有排渣管，所述的第二沉淀罐顶部一侧还设有排气管。
2.根据权利要求1所述的一种洗衣机废水利用装置，其特征在于：所述的第二沉淀罐底部为半球型。
说明书
一种洗衣机废水利用装置
技术领域
本实用新型涉及废水处理技术领域，尤其是一种洗衣机废水利用装置。
背景技术
对于现代家庭必备的电器——洗衣机，每次排放的废水，大部分人由于怕麻烦而都没有加以利用，且排放的污水对环境造成了严重的污染。目前我国能源危机是能源生产增长的速度相对落后于能源消费的增长，因此能源已成为制约我国国民经济发展的“瓶颈”问题。解决能源紧缺最现实的出路是节能，特别是水资源，我国的淡水资源每天都在减少，节约水资源显得尤为重要。
现有技术中，对于洗衣机废水利用回收处理的技术方案种类繁多，但是总结来说主要集中在两个方向：一是采用多种传感器、分流管、流量计、计算机等高科技手段对废水进行分流处理，便于回收利用。例如中国专利公开了一种洗衣机废水的智能回收系统及其方法，申请号：201210312183.1，申请日：2012-08-28，包括串联在管道内的流量计、浊度传感器和水泵，还包括水箱、控制板;所述水箱包括上层水箱和下层水箱，上层水箱和下层水箱之间设有净化装置。本发明还公开了一种洗衣机废水的智能回收方法，能实现废水回收及再利用的功能，自动判断洗衣机所排出的废水是否合适存储再利用的功能，根据排出废水的浑浊程度科学地对废水进行分类处理、回收功能及可以接到任一款洗衣机上使用。本发明具有通用性的特点，有很好的实际应用价值。
二是利用重力势能，让废水变成冲厕所用水。例如中国专利公开了一种大学生公寓洗衣机废水利用装置，申请号：201110221639.9，申请日：2011-08-04，包括置于顶层到次底层洗漱间底座上的洗衣机，顶层与次底层之间的每楼层洗漱池下方分别设有与洗衣机连通的水箱，水箱与储水箱连接，储水箱通过主管道与置于其下一楼层厕所内的纵向管道连通;该纵向管道的另一端置于便池上方;顶层至次底层之间每楼层的储水箱内分别设有溢流管，次底层内溢流管的另一端与下水道连通，其他楼层溢流管的另一端分别与置于其下一楼层的储水箱连通。本发明把洗衣废水储存起来进行二次利用，可以节约大量的自来水，不使用电机和水泵，靠水位差产生的压力工作，节省了电力，减少了噪声;水箱放在底座和洗漱池的下方，有效利用了空间，减少占地面积。
上述技术方案都存在不足之处，前者设计复杂且需要运用到大量的专业设备，对于普通民众而言，其设备维护以及成本将使得实施成为空谈;后者虽然环保节能，但是由于废水不加分流，仅进行简单的过滤处理，水质中的毛发、沙粒、碎屑等杂质可能对卫浴管道造成堵塞。
发明内容
针对现有技术的不足，本实用新型提供一种结构简单且较为节能的洗衣机废水利用装置。本实用新型的技术方案为：一种洗衣机废水利用装置，包括接头管、第一沉淀罐和第二沉淀罐，其特征在于，所述的第一沉淀罐为圆柱形罐体且罐体顶部不设顶盖，所述的第一沉淀罐侧壁下部设有第一进水管，所述的第一沉淀罐的侧壁上部设有第一出水管，所述的第一进水管连通接头管并通过接头管连通洗衣机排水管，第一沉淀罐的作用是进行简单的沉淀以及缓冲水流;所述的第一出水管通过输送管连通有第二进水管，所述的第二进水管底部设有第二沉淀罐，所述的第二沉淀罐为密封罐体，所述的第二沉淀罐内壁上部到中部设有缓冲弹片，所述的缓冲弹片采用树脂或者塑料制成，所述的缓冲弹片外形为吊扇叶片状，所述的缓冲弹片的长度不超过第二沉淀罐罐体直径的3/4，其作用是使得从第一沉淀罐流入的水流进一步的减缓，使得罐体内的杂质得以沉淀在罐体底部，所述的第二沉淀罐侧壁中部还设有清水排出管，所述的第二沉淀罐顶部还设有排渣管，所述的第二沉淀罐顶部一侧还设有排气管。进一步地，所述的第二沉淀罐底部为半球型，其作用是利于沉淀物聚拢在中间，便于排渣。本实用新型的有益效果为：本实用新型结构简单，且节能环保，不需要用电，能有效减少洗衣机废水中的杂质。
