申请日2015.11.20
公开(公告)日2016.08.24
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水治理系统，包括有集水井，集水井的出口连接机械格栅的进口，机械格栅的出口与调节池的进水泵连接，调节池的出水泵与气浮装置连接，气浮装置与厌氧系统连接，厌氧系统与厌氧沉淀池连接，厌氧沉淀池连接生物接触氧化池，生物接触氧化池连接二次沉淀池，二次沉淀池连接中间水池，中间水池连接砂过滤器，所述的气浮装置、厌氧沉淀池和二次沉淀池均与污泥脱水机连接，污泥脱水机连接污泥浓缩池。本实用新型使各工艺间的连接使用，层层递进，使得废水达标排放，结构简单，设计合理，成本低，经济实用，减少水资源浪费。
权利要求书
1.一种污水治理系统，其特征在于：包括有集水井，集水井的出口连接机械格栅的进口，机械格栅的出口与调节池的进水泵连接，调节池的出水泵与气浮装置连接，气浮装置与厌氧系统连接，厌氧系统与厌氧沉淀池连接，厌氧沉淀池连接生物接触氧化池，生物接触氧化池连接二次沉淀池，二次沉淀池连接中间水池，中间水池连接砂过滤器，所述的气浮装置、厌氧沉淀池和二次沉淀池均与污泥脱水机连接，污泥脱水机连接污泥浓缩池。
说明书
一种污水治理系统
技术领域
本实用新型涉及有机废水的处理技术领域，尤其涉及一种污水治理系统。
背景技术
有机废水多局限于单一的治理工艺，现在将各种治理工艺结合起来使用，不仅改变了传统的单一的治理方式，同时也提高了废水治理的效率。
实用新型内容
本实用新型目的就是为了弥补已有技术的缺陷，提供一种污水治理系统。
本实用新型是通过以下技术方案实现的：

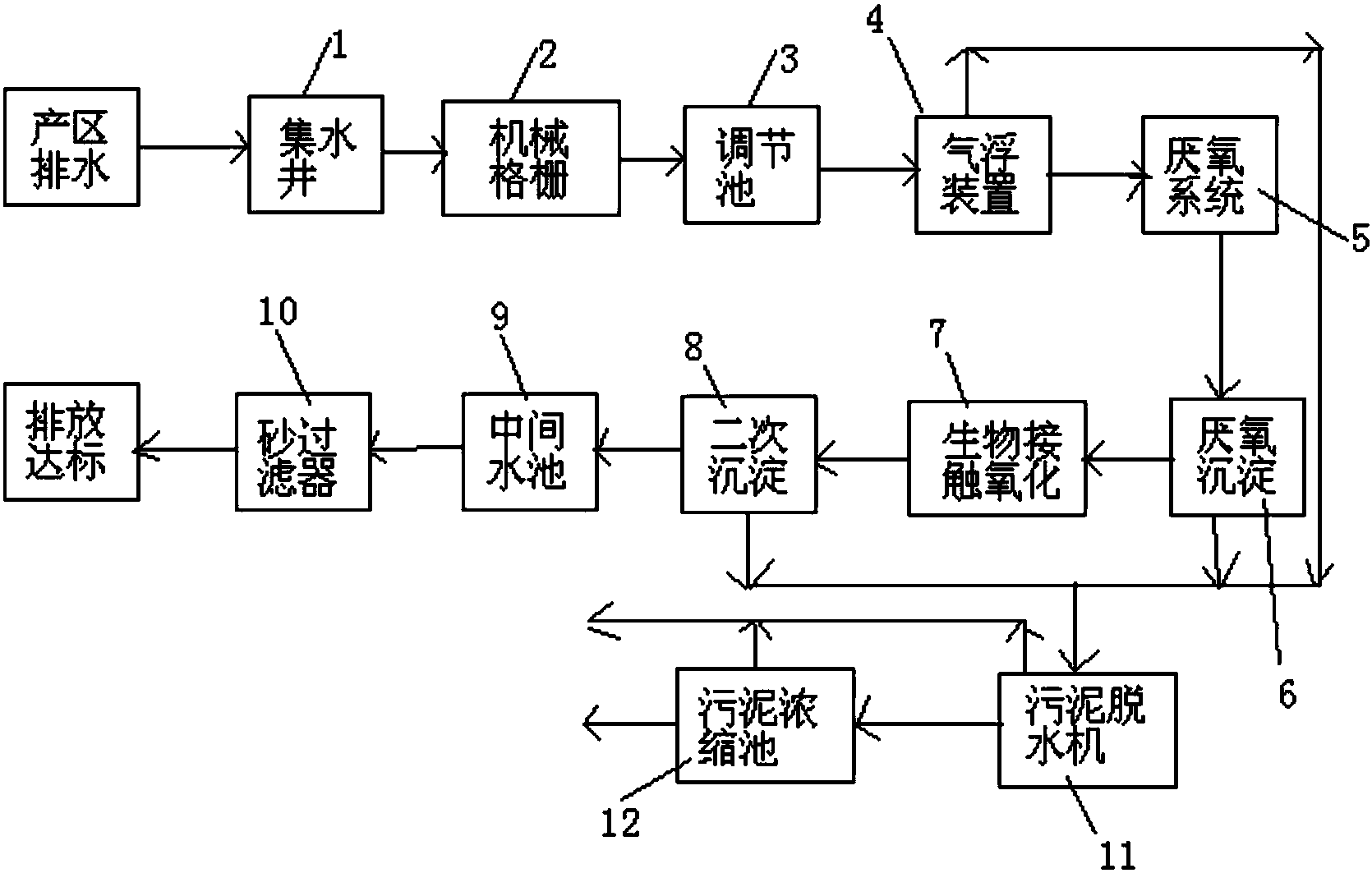

一种污水治理系统，包括有集水井，集水井的出口连接机械格栅的进口，机械格栅的出口与调节池的进水泵连接，调节池的出水泵与气浮装置连接，气浮装置与厌氧系统连接，厌氧系统与厌氧沉淀池连接，厌氧沉淀池连接生物接触氧化池，生物接触氧化池连接二次沉淀池，二次沉淀池连接中间水池，中间水池连接砂过滤器，所述的气浮装置、厌氧沉淀池和二次沉淀池均与污泥脱水机连接，污泥脱水机连接污泥浓缩池。
本实用新型工作原理是：
1)废水由厂区官网收集后通过机械格栅，拦截其中较大的固体废弃物，有效地去除废水中的大部分呈固体形式存在的血污、油脂和肉屑等杂物，既能保证水泵正常运转，又能防止对后续的处理设备造成磨损。
2)通过格栅后的水由泵提升进入调节池，进行水质水量的调节。废水经过调节池的均质均量作用后，可避免对后续生化工艺的冲击负荷。
3)调节池的出水由泵送入加压溶气气浮系统，首先进行pH的调节，并投加絮凝剂，用以去除SS和油类污染物，溶气气浮池进行固液分离，出水输送至厌氧反应器中进行处理
4)厌氧反应器中，通过厌氧微生物的作用去除大部分的COD;出水经沉淀后，进入生物接触氧化池
5)在A/O接触氧化池中，经过缺氧及曝气充氧后，水中的好氧微生物分解废水中大部分的有机物质，使水质达到本项目排放标准;接触氧化池出水进入二沉池中进行泥水分离
6)二沉池出水进入中间水池;砂过滤器处理二沉池的出水，进一步去除水中的悬浮物颗粒，保证废水的水质达标排放
7)气浮系统的剩余污泥及各级沉淀池的剩余污泥则排入污泥浓缩池中进行浓缩处理，并有压滤机进行脱水处理;压滤机的上清液收集后提升进入调节池，再次进行生化处理。
本实用新型的优点是：本实用新型使各工艺间的连接使用，层层递进，使得废水达标排放，结构简单，设计合理，成本低，经济实用，减少水资源浪费。
