申请日2015.09.11
公开(公告)日2015.12.30
IPC分类号F16K31/06; F16K1/00
摘要

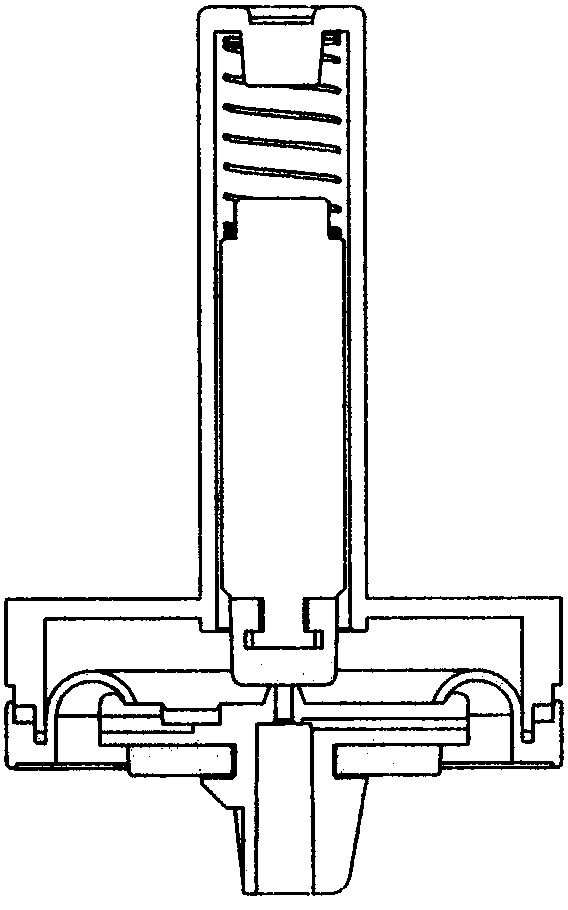

本实用新型涉及一种带废水比电磁阀阀芯，它由座架(1)、复位弹簧(2)，活动铁芯(3)、衬片(4)、正面圆盘(5)及正面膜片(6)组成，在正面圆盘增压孔沿水平方向上设计加工有一废水比毛细孔，废水比毛细孔与正面圆盘泄压孔下方直接连通，改变或调整该孔的直径大小，就可以得到需要的不同比例的废水比。本实用新型的目的在于克服现有技术的不足，设计一种结构简单、互换性强的一种带废水比电磁阀阀芯。
摘要附图
权利要求书
1.一种带废水比电磁阀阀芯，它由座架(1)、复位弹簧(2)，活动铁 芯(3)、衬片(4)、正面圆盘(5)及正面膜片(6)组成，其特征在于： 正面圆盘增压孔沿水平方向上设计，增压孔相对方向设计加工有一废水比 毛细孔，废水比毛细孔与正面圆盘泄压孔下方直接连通，改变或调整该毛 细孔的直径大小，就可以得到所需不同的废水比值。
2.如权利要求1所述的一种带废水比电磁阀阀芯，其特征在于：在正 面圆盘孔端部两侧设计有两T型倒槽，便于与正面膜片安装固定。
3.如权利要求1所述的一种带废水比电磁阀阀芯，其特征在于：正面 膜片两异形孔与正面圆盘端部两侧形状保持一致，便于安装固定在正面圆 盘上，正面膜片主要用于密封电磁阀主阀口。
说明书
一种带废水比电磁阀阀芯
一、所属技术领域：
本实用新型涉及水处理技术领域，尤其涉及一种反渗透纯水机带废水 比电磁阀阀芯结构设计。
二、背景技术：
目前在反渗透制水设备中，使用带废水比电磁阀的地方较多。现用的 带废水比电磁阀通常是在阀体上设计加工废水比毛细孔，由于毛细孔孔径 细小极易造成堵塞，没有废水排放，RO膜会很快会污堵，导致机器不能正 常出水。
三、发明内容：
本实用新型所要解决的技术问题是针对上述现有技术现状的不足而提 供一种带废水比电磁阀阀芯，由于废水比毛细孔设计加工在电磁阀正面圆 盘上，正面圆盘在电磁阀开启和关闭时有一个上升和下降动作，污垢不易 在废水比毛细孔内积聚或沉淀，不会使废水比毛细孔堵塞。如有需要同一 电磁阀可以通过更换不同的废水比电磁阀阀芯就能得到机器所需要的不 同的废水比值。
本实用新型提供的一种带废水比电磁阀阀芯，它由座架(1)、复位弹 簧(2)、活动铁芯(3)、衬片(4)、正面圆盘(5)及正面膜片(6) 组成。在正面圆盘增压孔沿水平方向上设计，增压孔相对方向设计加工有 一废水比毛细孔，废水比毛细孔与正面圆盘泄压孔下方直接连通，改变或 调整该毛细孔的直径大小，就可以得到所需不同的废水比值。正面圆盘孔 端部两侧设计有两T型倒槽，便于与正面膜片安装固定。正面膜片两异 形孔与正面圆盘端部两侧形状保持一致，便于安装固定在正面圆盘上，正 面膜片主要用于密封电磁阀主阀口。
本实用新型具有结构简单，制造成本低，互换性强，动作可靠等优点。
