申请日2015.07.31
公开(公告)日2015.12.02
IPC分类号C02F9/06
摘要
本实用新型提供一种废水中高浓度磷的去除装置，包括废水净化室及安装在废水净化室内的微孔气泡发生装置、微电流电解装置、铁盐自动投加装置、悬浮物收集装置。所述废水净化室的两侧分别设置进水口及出水口。所述微孔气泡发生装置包括空气压缩机、输气导管及微孔气泡发生器，空气压缩机通过输气导管与微孔气泡发生器连接。所述微电流电解装置包括微电流电解电源及与微电流电解电源连接的解电极。所述悬浮物收集装置包括悬浮物吸入装置及与悬浮物吸入装置连通的悬浮物收集装置，微孔气泡发生器位于电解电极下方。本实用新型除磷效果好、工艺简单、运行成本低、磷回收效果好。
权利要求书

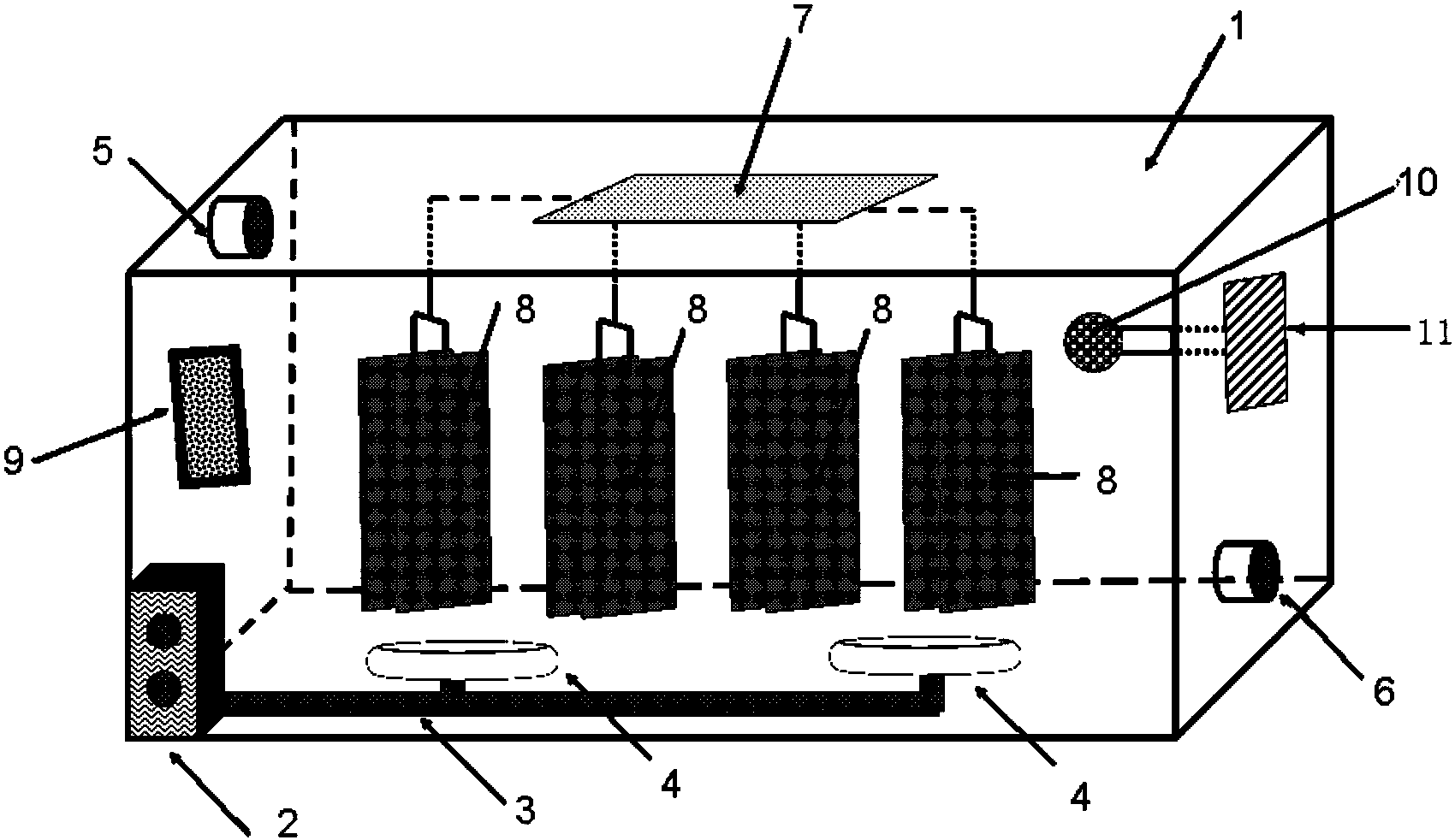

1.一种废水中高浓度磷的去除装置，其特征在于：包括废水净化室(1)及安装在废水净化室(1)内的微孔气泡发生装置、微电流电解装置、铁盐自动投加装置(9)、悬浮物收集装置，所述废水净化室(1)的两侧分别设置进水口(5)及出水口(6)，所述微孔气泡发生装置包括空气压缩机(2)、输气导管(3)及微孔气泡发生器(4)，空气压缩机(2)通过输气导管(3)与微孔气泡发生器(4)连接，所述微电流电解装置包括微电流电解电源(7)及与微电流电解电源(7)连接的电解电极(8)，所述悬浮物收集装置包括悬浮物吸入装置(10)及与悬浮物吸入装置(10)连通的悬浮物收集装置(11)，所述的铁盐自动投加装置(9)用于自动定量向废水净化室(1)内投加除磷剂亚铁盐，微孔气泡发生器(4)位于电解电极(8)下方。
2.如权利要求1所述的废水中高浓度磷的去除装置，其特征在于：电解电极(8)由正负两极电极片组成电解电极对，电解电极对呈片状结构。
3.如权利要求1所述的废水中高浓度磷的去除装置，其特征在于：微孔气泡发生器(4)为圆盘状结构。
说明书
一种废水中高浓度磷的去除装置
技术领域
本实用新型涉及水环境净化领域，具体是一种废水中高浓度磷的 去除装置。
背景技术
大量含磷、氮等元素的生活污水和工业废水的排放，使水体中浮 游生物迅速繁殖，水体含氧量下降，严重污染水环境，给工业、农业、 旅游业等都带来了极大的危害。氮、磷等营养物质浓度升高，是藻类 大量繁殖的原因，其中又以磷为关键因素。因此，如何有效降低污水 中磷的浓度，对消除污染、保护环境具有十分重要的意义。
目前，含磷废水的处理主要有生物法、化学法与吸附法等。在发 明名称为“一种芽孢杆菌及其在含磷废水处理中的应用(申请号： 201410016295.1)”中，公布了应用芽孢杆菌处理含磷废水的方法。 该发明从鸡粪与活性污泥混合泥源中筛选分离得到一株具有在厌氧 条件下将水中的磷酸盐还原为磷化氢的细菌，可应用于不同浓度的含 磷废水处理。该菌株应用于废水的除磷的产物磷化氢溶解度较低易与 废水分离，不需排泥来除磷和考虑系统厌氧释磷、好氧摄磷协调问题， 且厌氧微生物的生长速率比好氧微生物小，不会产生大量的剩余污 泥。但是，利用微生物处理含磷废水，微生物生长需要较长时间，而 且要保证微生物生存所需的条件。
在发明名称为“一种含磷废水处理方法(申请号： 201410651110.4)”中，公布了一种利用水化氯铝酸钙处理含磷废水的 方法，该专利确定了水化氯铝酸钙除磷的使用条件中溶液pH为8-10， 水化氯铝酸钙投药量为5.33-31.97g/L，对浓度为0.91-2.73mg/L的磷 溶液中的磷去除率达到99.45-99.82%。该方法除磷需要调节水体pH， 除磷过后需要重新调节水体pH，因此处理较为复杂。
在发明名称为“一种污水除磷的方法(申请号：201410608472.5)” 中，公布了一种利用聚丙烯酰胺处理含磷废水的方法，该专利按一定 比例将聚丙烯酰胺投入到加药罐中，由加药泵24小时不停将聚丙烯 酰胺打入静态混合器与将进入污水池的污水充分混合，之后混合了聚 丙烯酰胺的污水进入增稠器内进行沉降，沉降过后的污泥经增稠器底 部的污泥泵打入压滤机，溢流的污水重新回流到增稠器内，污泥由压 滤机经人工操作将滤饼卸除。该方法投加聚丙烯酰胺，易造成二次污 染，且经过需要沉降、压滤等，操作复杂。
在发明名称为“一种立式连续流除磷装置及方法(申请号： 2014106546796)”中，公布了一种利用聚磷菌除磷的装置，污水由进 水口首先进入反应中的厌氧区，聚磷菌利用污水中有机碳源形成胞内 聚合物(PHA，PHB和PHV)，同时将体内的正磷酸盐释放到水体中; 随后进入好氧区，聚磷菌体内的胞内聚合物分解产生能量，同时细胞 吸收水体中的正磷酸盐，形成胞内聚磷酸盐;而后在沉淀池中实现泥 水分离。该装置采用生物除磷工艺，微生物除磷所需时间长且除磷所 需的工艺条件较为复杂。
在发明名称为“一种废水深度除磷并回用的方法与装置(申请号： 2013105248583)”中，公布了一种通过生物处理装置、过滤装置、第 一反渗透/纳滤装置、第二反渗透/纳滤装置等进行废水深度除磷装置， 该装置构造复杂，工艺条件复杂，反渗透、纳滤等成本较高。
从以上的除磷方法可以看出，生物法除磷处理，微生物生长需要 较长时间，且需要苛刻的生长条件，因此操作较为复杂。化学法除磷 会产生大量的污泥，调节pH等导致除磷方法更为繁琐，而且化学药 剂的选择较困难，易造成二次污染。现有除磷装置包括生物除磷装置、 化学除磷装置都存在一定的除磷时间长、装置工艺复杂、成本较高的 缺点。因此，开发一种结构简单，能快速、充分将废水中磷去除，同 时在除磷过程中能较为方便的将磷回收的装置非常必要。
发明内容
本实用新型的目的是针对现有技术的不足，提供的一种除磷效果 好、工艺简单、运行成本低、磷回收效果好的废水中高浓度磷的去除 装置。
一种废水中高浓度磷的去除装置，包括废水净化室及安装在废水 净化室内的微孔气泡发生装置、微电流电解装置、铁盐自动投加装置、 悬浮物收集装置，所述废水净化室的两侧分别设置进水口及出水口， 所述微孔气泡发生装置包括空气压缩机、输气导管及微孔气泡发生 器，空气压缩机通过输气导管与微孔气泡发生器连接，所述微电流电 解装置包括微电流电解电源及与微电流电解电源连接的解电极，所述 悬浮物收集装置包括悬浮物吸入装置及与悬浮物吸入装置连通的悬 浮物收集装置，所述的铁盐自动投加装置用于自动定量向废水净化室 内投加除磷剂亚铁盐，微孔气泡发生器位于电解电极下方。
如上所述的废水中高浓度磷的去除装置，电解电极由正负两极电 极片组成电解电极对，电解电极对呈片状结构。
如上所述的废水中高浓度磷的去除装置，微孔气泡发生器为圆盘 状结构。
本实用新型处理方式巧妙、使用方便、维护简单、不产生二次污 染，可解决现有废水磷处理技术及装置中存在的所需净化时间长、净 化速度慢且可能造成二次污染的问题。
