申请日2015.09.10
公开(公告)日2016.02.10
IPC分类号C02F3/30; C02F11/12
摘要
本实用新型公开了一种车载式污泥抽吸及污水处理装置，包括一台运输车辆和设于运输车辆上的污水处理装置，污水处理装置中设有抽提装置、预处理装置和生物反应处理容器，抽提装置中设有空气压缩机、气提管道和吸泥管，气提管道的入口段和吸泥管置于污水池中，吸泥管中设有文丘里喷管，文丘里喷管的入口处设有高压气流输入管，文丘里喷管的侧面设有污泥吸入口，预处理装置中设有污泥压滤器、自动排泥的螺旋输送机构和污泥存储容器，生物反应处理容器中设有曝气组件、顺序相连的SBR反应器和MBR膜生物反应器;本实用新型适合对污泥含量高的污水进行压缩处理，并能高效处理污水，压缩后的污泥方便运到专门的处理站进行处理，污水处理总体效率高。

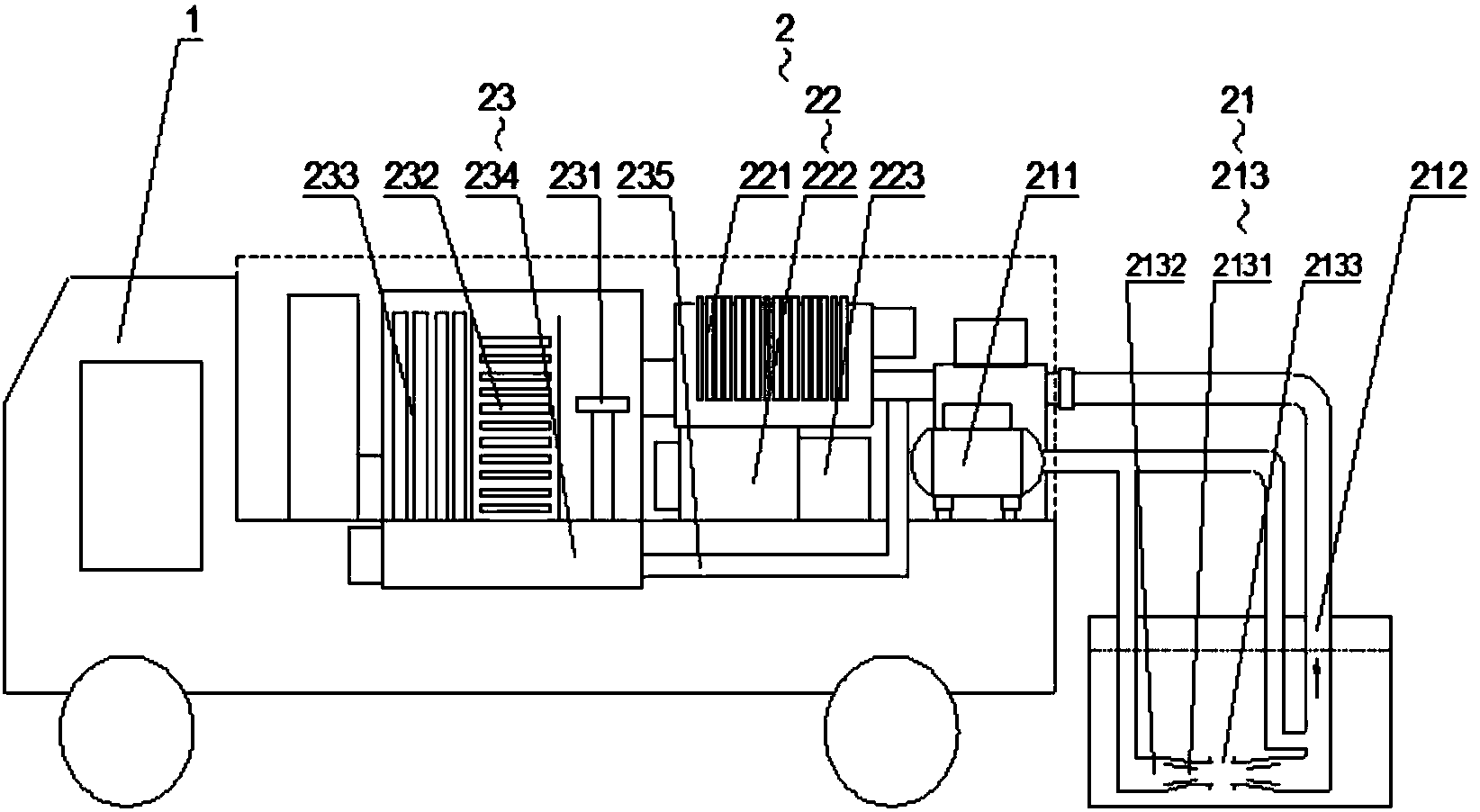

摘要附图
权利要求书
1.一种车载式污泥抽吸及污水处理装置，其特征在于：包括一台运输车辆和设于运输车辆上的污水处理装置，所述污水处理装置中设有能够抽吸污泥及污水的抽提装置、预处理装置和生物反应处理容器，所述抽提装置中设有空气压缩机、气提管道和吸泥管，所述气提管道的入口与吸泥管相连，所述气提管道的入口段和所述吸泥管置于需要抽取污泥及污水的污水池中，所述吸泥管中设有文丘里喷管，所述文丘里喷管的入口处设有与空气压缩机相连的高压气流输入管，所述文丘里喷管的侧面设有污泥吸入口，所述预处理装置中设有污泥压滤器，所述污泥压滤器连接有自动排泥的螺旋输送机构和污泥存储容器，所述生物反应处理容器中设有曝气组件、顺序相连的SBR反应器和MBR膜生物反应器。
2.根据权利要求1所述的一种车载式污泥抽吸及污水处理装置，其特征在于：所述生物反应处理容器的底部设有污泥排泥装置，所述污泥排泥装置中设有与所述污泥压滤器相连的辅助排泥管。
说明书
一种车载式污泥抽吸及污水处理装置
技术领域
本实用新型环保水处理技术领域，尤其涉及一种车载式污泥抽吸及污水处理装置。
背景技术
一些企业及研究实验室等企事业单位在生产及运行过程中会产生少量的、浓度较高的污水，这些高浓度的污水中通常含有较多的沉淀物质，没经过处理的污水严禁直接排入污水管路中，由于这些单位产生的污水总量不多，单独建设污水处理设施将给这些企事业单位造成较大的经济负担，导致很多单位无法单独配套及运行管理污水处理设施，这些企事业单位中的污水处理难题需要合理解决。
发明内容
为克服现有技术的不足，本实用新型提供了一种方便运输移动、适合处理污泥含量多的污水，污水处理高效可靠的车载式污泥抽吸及污水处理装置。
本实用新型为达到上述技术目的所采用的技术方案是：一种车载式污泥抽吸及污水处理装置，包括一台运输车辆和设于运输车辆上的污水处理装置，所述污水处理装置中设有能够抽吸污泥及污水的抽提装置、预处理装置和生物反应处理容器，所述抽提装置中设有空气压缩机、气提管道和吸泥管，所述气提管道的入口与吸泥管相连，所述气提管道的入口段和所述吸泥管置于需要抽取污泥及污水的污水池中，所述吸泥管中设有文丘里喷管，所述文丘里喷管的入口处设有与空气压缩机相连的高压气流输入管，所述文丘里喷管的侧面设有污泥吸入口，所述预处理装置中设有污泥压滤器，所述污泥压滤器连接有自动排泥的螺旋输送机构和污泥存储容器，所述生物反应处理容器中设有曝气组件、顺序相连的SBR反应器和MBR膜生物反应器。
所述生物反应处理容器的底部设有污泥排泥装置，所述污泥排泥装置中设有与所述污泥压滤器相连的辅助排泥管。
本实用新型的有益效果是：采用上述结构，通过设置一个便于运输移动的污水处理装置，污水处理装置中设有能够抽吸污泥及污水的抽提装置、预处理装置和生物反应处理容器，预处理装置中设有污泥压滤器、污泥螺旋输送机构和和污泥存储容器，生物反应处理容器中的SBR反应器和MBR膜生物反应器能够高效的处理污水，适合对污泥含量高的污水进行压缩处理，压缩后的污泥方便运到专门的处理站进行处理，污水处理总体效率高。
