申请日2015.11.03
公开(公告)日2016.01.20
IPC分类号C02F3/30
摘要
本发明公开了一种逆向曝气污水处理池及采用该处理池的处理方法，所述污水处理步骤如下：(1)、注入污水，将污水从布水端注入处理室;(2)、好氧处理，污水进入处理室好氧区，在球形填料和异形炭填料区间停留6-10小时，同时曝气盘向好氧区曝气，水体积与空气体积比例为1∶4-1∶5;(3)、兼氧处理，污水经过好氧区后流入兼氧区，在兼氧区停留2-4小时;(4)、污水流出，经过兼氧区处理的污水由集水管排出处理室。
权利要求书

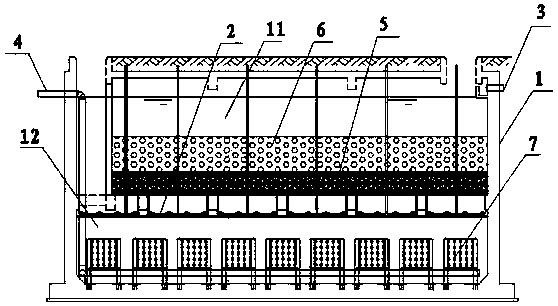

1.一种逆向曝气污水处理池，其特征在于，包括：
处理室，处理单元的主要处理空间;
曝气盘，呈网状并将处理室划分为上部的好氧区和下部的兼氧区;
布水端，设置在处理室侧壁上方，使污水以抛物线注入好氧区;
集水管，设置在兼氧区的下方将处理完毕的污水流排出;
异型碳填料，设置在曝气盘上方的好氧区内;
球形填料，由多个密度大于水的球状填料串联设置在异型碳填料上方的好氧区内;
兼氧填料，由多个密度小于水的球状填料串联设置在兼氧区底部。
2.根据权利要求1所述的逆向曝气污水处理池，其特征在于，所述异形炭填料设置在曝气盘上方0.6-0.8m处。
3.根据权利要求1所述的逆向曝气污水处理池，其特征在于，所述异形炭填料和球形填料的体积比为1∶4-1∶7。
4.根据权利要求1或3所述的逆向曝气污水处理池，其特征在于，所述球形填料和兼氧填料表面均加工呈网格状。
5.一种采用权利要求1所述的处理池的处理系统，其特征在于，所述处理系统包括多个处理池，理池的布水端和集水管连通到一起。
6.一种采用权利要求1所述处理池的污水处理方法，其特征在于，所述污水处理步骤如下：
(1)，注入污水，将污水从布水端通过布水系统均匀注入处理室;
(2)、好氧处理，污水从上往下进入处理室好氧区，在球形填料和异形炭填料区间停留6-10小时，同时曝气盘向好氧区曝气，水体积与空气体积比例为1∶4.2-1∶6.2;
(3)、兼氧处理，污水经过好氧区后流入兼氧区，在兼氧区停留2-4小时;
(4)、污水流出，经过兼氧区处理的污水由集水管排出处理室。
说明书
一种逆向曝气污水处理池及采用该处理池的处理方法
技术领域
本发明属于污水处理技术设备领域，尤其是涉及一种逆向曝气污水处理池及采用该处理池的处理方法。
背景技术
目前环保行业针对小城镇生活污水生物处理技术主要有厌氧和好氧及土地法处理几种技术，好氧处理技术主要分为生物膜法和活性污泥法。各种技术处理效果良莠不齐，有各自的优势和不足，下面主要介绍几种常用的污水处理技术：
1、普通曝气生物滤池填料体积较大，填料成本较高。曝气生物滤池对进水SS(悬浮物)要求较严(一般要求SS≤100mg/L，最好SS≤60mg/L)，因此对进水需要进行预处理，同时，它的反冲洗水量、水头损失都较大;曝气生物滤池持续较长的运行周期，需减少反冲次数降低能耗，运用BAF的工艺需对进水进行预处理从而提高了运行成本，否则原水中的大量杂质和SS将进入曝气滤池，将会堵塞曝气、布水系统，给系统的运行带来严重的后果。
2、人工湿地处理工艺相对占用土地面积为大，生物和水力的复杂性加大了对其处理机制，若该工艺设计运行的参数不够精确，会直接导致出水不达标。人工湿地最大的问题是无法在低温环境下运行，当温度过低植物吸收污水中的污染物能力低，当温度低于0℃，污水结冰后会直接影响人工湿地的水力润湿截面积，会导致出水不达标。
3、生物接触氧化污水处理一次性投资较高，填料上生物膜实际数量随 BOD负荷而变，BOD负荷高则生物膜数量多;反之亦然;生物膜量随负荷增加而增加，负荷过高，则生物膜过厚，在某些填料中易于堵塞;由于填料设置使氧化池的构造较为复杂，曝气设备的安装和维护不如活性污泥法来得方便;填料选用不当，会严重影响接触氧化法工艺的正常使用。
发明内容
为了弥补上述污水处理过程中产生的种种不足，本发明提出一种逆向曝气污水处理池及采用该处理池的处理方法。
实现上述有益效果的技术方案为，一种逆向曝气污水处理池，其特征在于，包括：处理室，为处理单元的主要处理空间;曝气盘，呈网状并将处理室划分为上部的好氧区和下部的兼氧区;布水端，设置在处理室侧壁上方，使污水以抛物线注入好氧区;集水管，设置在兼氧区的下方将处理完毕的污水流排出;异型碳填料，设置在曝气盘上方的好氧区内;球形填料，由多个密度大于水的球状填料串联设置在异型碳填料上方的好氧区内;兼氧填料，由多个密度小于水的球状填料串联设置在兼氧区底部。本技术方案中，采用上布水、下收水的形式;池顶上方布水端采用布水槽、布水堰或布水端的形式进行布水，使进水沿着池体长方向以类似抛物线的轨迹流动，污水在重力及水头的作用下从上往下运动，穿过生物床填料的污水中的不溶或难容于水的污染物通过水留往池体填料层时，受到填料层的阻隔和吸附将增大污染物和生物膜的接触时间，同时空气从池底往上走的过程中同样会受到填料层的阻隔和吸附，并将气泡切割成更小的气泡，如此便增大了空气和生物膜接触的比表面积，部分小的气泡甚至会吸附在填料的缝隙中，如此极大的提升了空气和生物膜接触的比表面积和时间，使得氧利用率较其他工艺得到极大的提高，同时污染物去除率也同样得到极大的提升;本新型的好氧区和兼氧区的填料采用多个串联球体，球体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个球体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好养菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。
所述异形炭填料设置在曝气盘上方0.6-0.8m处。
所述异形炭填料和球形填料的体积比为1∶4-1∶7。
所述球形填料和兼氧填料外壳均为多空悬浮球填料外壳。
所述处理系统包括多个处理池，理池的布水端和集水管连通到一起。
一种采用权利上述处理池的污水处理方法，所述污水处理步骤如下：
(1)、注入污水，将污水从布水端注入处理室;
(2)、好氧处理，污水进入处理室好氧区，在球形填料和异形炭填料区间停留6-10小时，同时曝气盘向好氧区曝气，水体积与空气体积比例为 1∶4-1∶5;
(3)、兼氧处理，污水经过好氧区后流入兼氧区，在兼氧区停留2-4小时;
(4)、污水流出，经过兼氧区处理的污水由集水管排出处理室。
本发明还可以通过向反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，从而提高反应器的处理效率。由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，微生物生长的环境为气、液、固三相。球体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个球体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好养菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。
