申请日2015.09.10
公开(公告)日2015.12.02
IPC分类号C02F9/08
摘要
本发明涉及一种磁加载污水处理系统，包括混合池、澄清池、过滤器，污水从进污管进入混合池，所述混合池内添加絮凝剂、助凝剂，所述混合池设置有磁加载器，所述混合池与澄清池连通，絮凝后的污水在澄清池沉淀絮凝物，污泥经污泥排出口排出，澄清液经过滤器进一步净化处理，在所述污泥排出口设置有磁分离器;所述过滤器过滤下的污泥经污泥回流管回流到混合池;所述澄清池内设置有沉淀斜板;所述沉淀斜板与水平面的角度为60°;与现有的技术相比，本发明提供了一种磁加载污水处理系统，本发明上设置有磁加载器，通过对污水中的铁磁性物质进行加磁，有效提高污水中的杂质絮凝，便于污水净化处理。

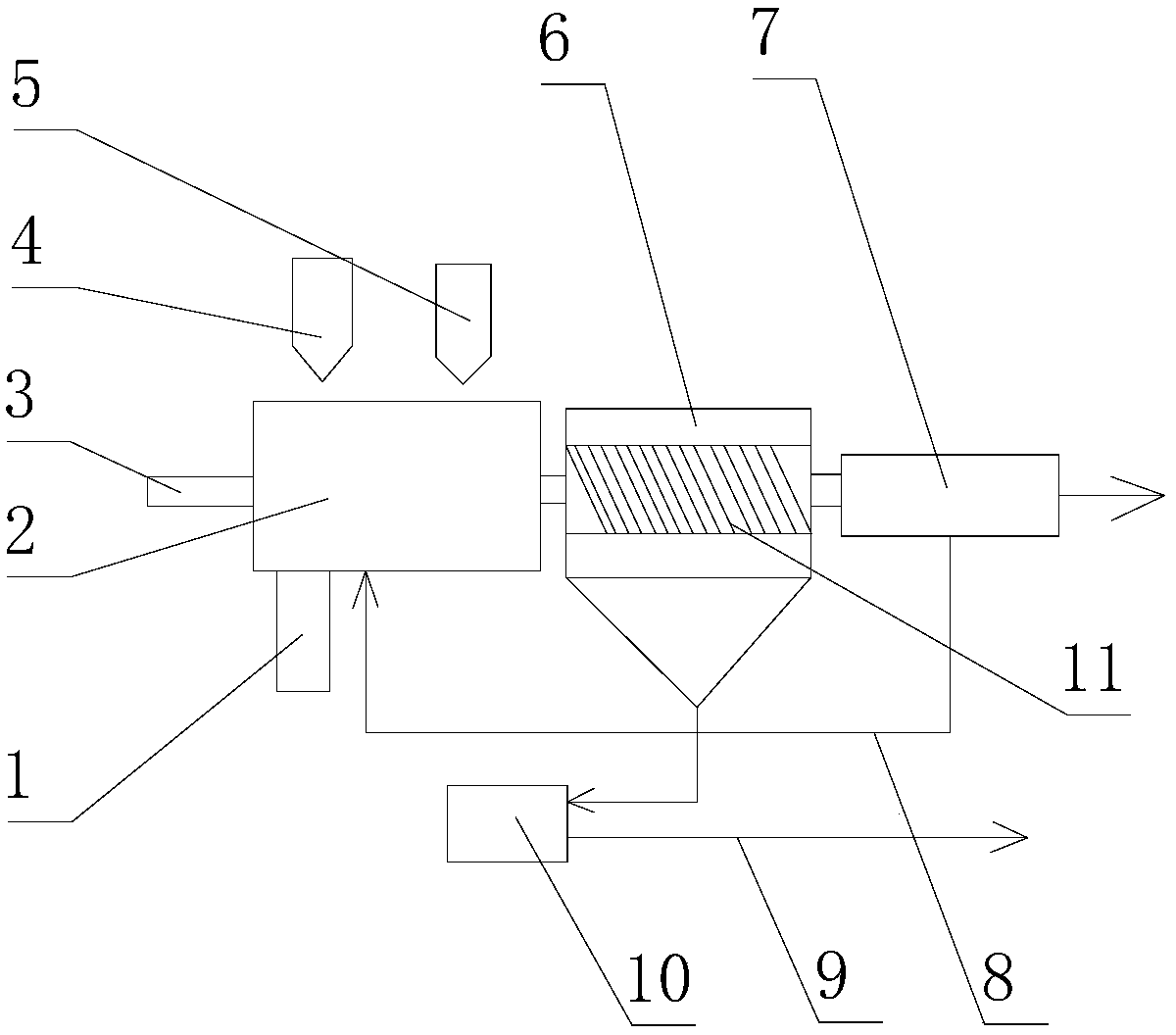

摘要附图
权利要求书
1.一种磁加载污水处理系统，其特征在于：包括混合池(2)、澄清 池(6)、过滤器(7)，污水从进污管(3)进入混合池(2)，所述混合 池(2)内添加絮凝剂(4)、助凝剂(5)，所述混合池(2)设置有磁加 载器(1)，所述混合池(2)与澄清池(6)连通，絮凝后的污水在澄清池 (6)沉淀絮凝物，污泥经污泥排出口(9)排出，澄清液经过滤器(7)进 一步净化处理，在所述污泥排出口(9)设置有磁分离器(10)。
2.根据权利要求1所述的一种磁加载污水处理系统，其特征在于：所 述过滤器(7)过滤下的污泥经污泥回流管(8)回流到混合池(2)。
3.根据权利要求1所述的一种磁加载污水处理系统，其特征在于：所 述澄清池(6)内设置有沉淀斜板(11)。
4.根据权利要求3所述的一种磁加载污水处理系统，其特征在于：所 述沉淀斜板(11)与水平面的角度为60°。
说明书
一种磁加载污水处理系统
技术领域
本发明涉及污水处理领域，尤其涉及一种磁加载污水处理系统。
背景技术
工业污水的处理是普遍关注的热点，由于工业污水的种类繁多、 水量变化大、水质浓度高、成分复杂，因而处理难度大。污水处理是 为使污水达到排水要求或再次使用的水质要求，对其进行净化的过程， 污水处理被广泛应用于各个领域，在人们的日常生活中，水对保障人 们的生活和生命都起到很重要的作用，人们必须节约用水，循环用水， 因此污水处理器是一个重要的设备。在常见的工厂排放的污水中，有 些涉及金属加工行业排放的污水中含有大量的铁屑等铁磁性物质，该 类杂质直接排放，污染大，严重危害生态健康。
发明内容
本发明为了克服现有技术中的不足，提供了一种磁加载污水处理 系统，本发明上设置有磁加载器，通过对污水中的铁磁性物质进行加 磁，有效提高污水中的杂质絮凝，便于污水净化处理。
本发明是通过以下技术方案实现：
一种磁加载污水处理系统，包括混合池、澄清池、过滤器，污水 从进污管进入混合池，所述混合池内添加絮凝剂、助凝剂，所述混合 池设置有磁加载器，所述混合池与澄清池连通，絮凝后的污水在澄清 池沉淀絮凝物，污泥经污泥排出口排出，澄清液经过滤器进一步净化 处理，在所述污泥排出口设置有磁分离器。
所述过滤器过滤下的污泥经污泥回流管回流到混合池。所述澄清 池内设置有沉淀斜板。所述沉淀斜板与水平面的角度为60°。
与现有的技术相比，本发明的有益效果是：本发明提供了一种磁 加载污水处理系统，本发明上设置有磁加载器，通过对污水中的铁磁 性物质进行加磁，有效提高污水中的杂质絮凝，便于污水净化处理。
