申请日2015.07.31
公开(公告)日2015.12.16
IPC分类号E03C1/01; E03C1/12
摘要
本实用新型公开了一种数字显示储水箱水位的洗衣机废水再利用装置。它包括所述储水箱设于洗衣机的底座，洗衣机的排水管与储水箱相连，储水箱通过水管与手动水位提升器的进水口相连，手动水位提升器的出水口通过水管与座便器储水箱的三通接口相连，座便器储水箱设有储水箱液位数字显示器。本装置将洗衣机排出的废水储存后，通过机械手段从低水位提升到高水位，用于冲洗座便器，以充分利用水资源。本实用新型节约用水效果明显;水位提升采用手动，不耗能源;装置结构简单，操作方便;用数字“1”-“4”显示座便器水箱水位，直观、明了;与现通用座便器冲洗装置改装连接方便，仅加接一个三通即可;成本低廉。
权利要求书
1.一种数字显示储水箱水位的洗衣机废水再利用装置，包括储水箱、座便器储水箱，其特征在于：所述储水箱设于洗衣机的底座，洗衣机的排水管与储水箱相连，储水箱通过水管与手动水位提升器的进水口相连，手动水位提升器的出水口通过水管与座便器储水箱的三通接口相连，座便器储水箱设有储水箱液位数字显示器。
2.根据权利要求1所述的一种数字显示储水箱水位的洗衣机废水再利用装置，其特征在于：所述储水箱上部设有储水箱溢水管。
3.根据权利要求1所述的一种数字显示储水箱水位的洗衣机废水再利用装置，其特征在于：所述手动水位提升器由圆柱形金属外壳、活塞、支撑杆和压杆组成，压杆中部与支撑杆上端枢接，压杆顶端经由一万向节连接活塞联杆一端，活塞联杆另一端固定在活塞上。
4.根据权利要求1所述的一种数字显示储水箱水位的洗衣机废水再利用装置，其特征在于：所述水位提升器进水口和出水口处分别设有单向阀，安装在水位提升器进水口的单向阀方向为当水流入时，单向阀开启;安装在水位提升器出水口的单向阀方向为当水流出时，单向阀开启。
5.根据权利要求1所述的一种数字显示储水箱水位的洗衣机废水再利用装置，其特征在于：所述座便器储水箱液位数字显示器由置于座便器储水箱内的电极、计数器、译码器和一个LED数码管组成，电极计有5根，一公共电极置于座便器储水箱内一侧，与它对面放置的是4根插入储水箱内四个不同深度的液位电极，4根液位电极分别连接计数器，计数器的4个输出端连接译码器，译码器连接LED数码管显示。
6.根据权利要求1所述的一种数字显示储水箱水位的洗衣机废水再利用装置，其特征在于：所述储水箱开有三孔，顶部一孔用于插入洗衣机排水管，上部一孔连接溢水管，下部开有一孔，经由水管连接单向阀和手动水位提升器进水口。
说明书
一种数字显示储水箱水位的洗衣机废水再利用装置
技术领域
本实用新型涉及一种洗衣机废水再利用装置，特别涉及一种数字显示储水箱水位的洗衣机废水再利用装置。
背景技术
水，被称为生命之液，哺育着人类和天地间的万千生物。进入21世纪来，因为我国水源的严重污染、水的使用量急剧增加和人们不合理的使用水资源，导致地球生命之液亮出黄牌，水资源频频向人类发出告急，水资源危机带来的生态系统恶化和生物多样性破坏，将严重威胁人类生存。因此，节约用水，已经成为人类生存的必须，但是在现实生活中人们对节约用水的重要性认识严重不足，浪费水的现象比比皆是，如我们几乎天天使用的洗衣机，大家在洗涤衣服的过程中全然无视水资源的宝贵，洗涤全过程多次将大半桶水直接排入下水道，任凭大量水哗哗流失而不加以利用。
发明内容
本实用新型所要解决的技术问题是：针对目前洗衣机废水白白流失的现状，提供一种洗衣机废水再利用装置，将洗衣机排出的废水通过机械手段，从低水位提高到高水位，用于冲洗座便器，以充分利用水资源。
为了解决上述技术问题，本实用新型采用以下技术方案：

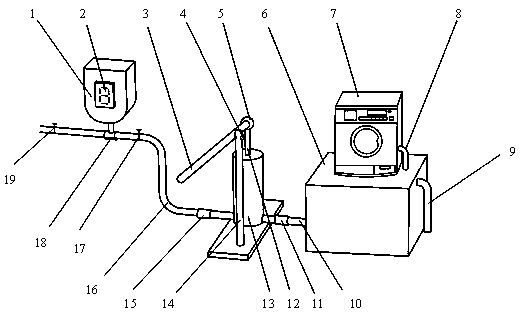

一种数字显示储水箱水位的洗衣机废水再利用装置，包括储水箱、座便器储水箱，其特征在于：所述储水箱设于洗衣机的底座，洗衣机的排水管与储水箱相连，储水箱通过水管与手动水位提升器的进水口相连，手动水位提升器的出水口通过水管与座便器储水箱的三通接口相连，座便器储水箱设有储水箱液位数字显示器。
所述储水箱上部设有储水箱溢水管。
所述手动水位提升器由圆柱形金属外壳、活塞、支撑杆和压杆组成，压杆中部与支撑杆上端枢接，压杆顶端经由一万向节连接活塞联杆一端，活塞联杆另一端固定在活塞上。
所述水位提升器进水口和出水口处分别设有单向阀，安装在水位提升器进水口的单向阀方向为当水流入时，单向阀开启;安装在水位提升器出水口的单向阀方向为当水流出时，单向阀开启。
所述座便器储水箱液位数字显示器由置于座便器储水箱内的电极、计数器、译码器和一个LED数码管组成，电极计有5根，一公共电极置于座便器储水箱内一侧，与它对面放置的是4根插入储水箱内四个不同深度的液位电极，4根液位电极分别连接计数器，计数器的4个输出端连接译码器，译码器连接LED数码管显示。
所述储水箱开有三孔，顶部一孔用于插入洗衣机排水管，上部一孔连接溢水管，下部开有一孔，经由水管连接单向阀和手动水位提升器进水口。
本实用新型的有益效果是：1、节约用水效果明显，充分利用水资源;2、水位提升无需水泵抽水，采用手动或脚动，不耗电能，节约能源;3、装置结构简单，操作方便，维修简便;4、用“1”、“2”、“3”、“4”四个数字显示座便器水箱水位，储水箱液位显示直观、明了;5、与现通用座便器冲洗装置改装连接方便，仅加接一个三通即可;6、成本低廉。
