申请日2015.07.31
公开(公告)日2015.12.30
IPC分类号C02F9/08
摘要
一种小区直饮水站节水处理系统，由自来水进水口、初过滤器、5微米PP棉、颗粒活性炭、烧结活性炭、1微米PP棉、进水电磁阀、隔膜泵和RO膜依序连接;本实用新型的有益效果是，该系统在对自来水进行净化的同时，也对废水进行了回收再利用。一方面提高了自来水的净水效率;另一方面将废水进行二次处理后，剩余的水用于日常清洁或绿化用水，使水资源得到充分利用。
权利要求书
1.一种小区直饮水站节水处理系统，由自来水进水口、初过滤器、5微米PP棉、颗粒活 性炭、烧结活性炭、1微米PP棉、进水电磁阀、隔膜泵和RO膜依序连接;其特征在于，
(1)由所述RO膜排出的净水依序连接椰壳炭、后置PP棉、水箱1、臭氧发生器、紫 外线杀菌器、出水电磁阀和出水口;
(2)由所述RO膜排出的废水依序连接废水电磁阀、水箱2、双重烧结活性炭、1微米 PP棉2、超滤膜、隔膜泵2、RO膜2，另外由所述RO膜2出来的净水回接所述椰壳炭，由 所述RO膜2排出的废水经废水电磁阀2后回接所述水箱2，所述水箱2安装一个水质监测器， 并连接一个自动闸阀，所述自动闸阀连接一个水箱3，所述水箱3外接水龙头。
说明书
一种小区直饮水站节水处理系统
技术领域
本实用新型属于小区直饮水站设备节水处理技术领域。
技术背景
水是生命之源，没有水就没有生命，珍惜并保护水资源是每一位公民的职责。但是很多 地方水资源浪费还是较为严重。比如目前市场上广泛使用的小区直饮水站设备，对自来水净 化的效率很低，有些设备对自来水进行处理后，实际产出的可用净化水与排放丢弃的废水比 平均为1:3，有的高达1:4，这对水资源造成了极大的浪费。
本实用新型通过对现有小区直饮水站设备内部增加部分水净化处理部件、并适当重新排 列，使通过该小区直饮水站设备对自来水净化处理后，实际产出的可用净化水到达90%以上， 其余10%高浓度水集中收集于独立水箱，可用作日常用水或绿化用水，这种系统可以使水资 源得到充分利用，对水资源的节约保护有一定的意义。
发明内容
本实用新型的目的正是为了克服上述现有技术存在的缺陷而提供的一种小区直饮水站净 水处理系统。
本实用新型的目的是通过如下技术方案实现的。

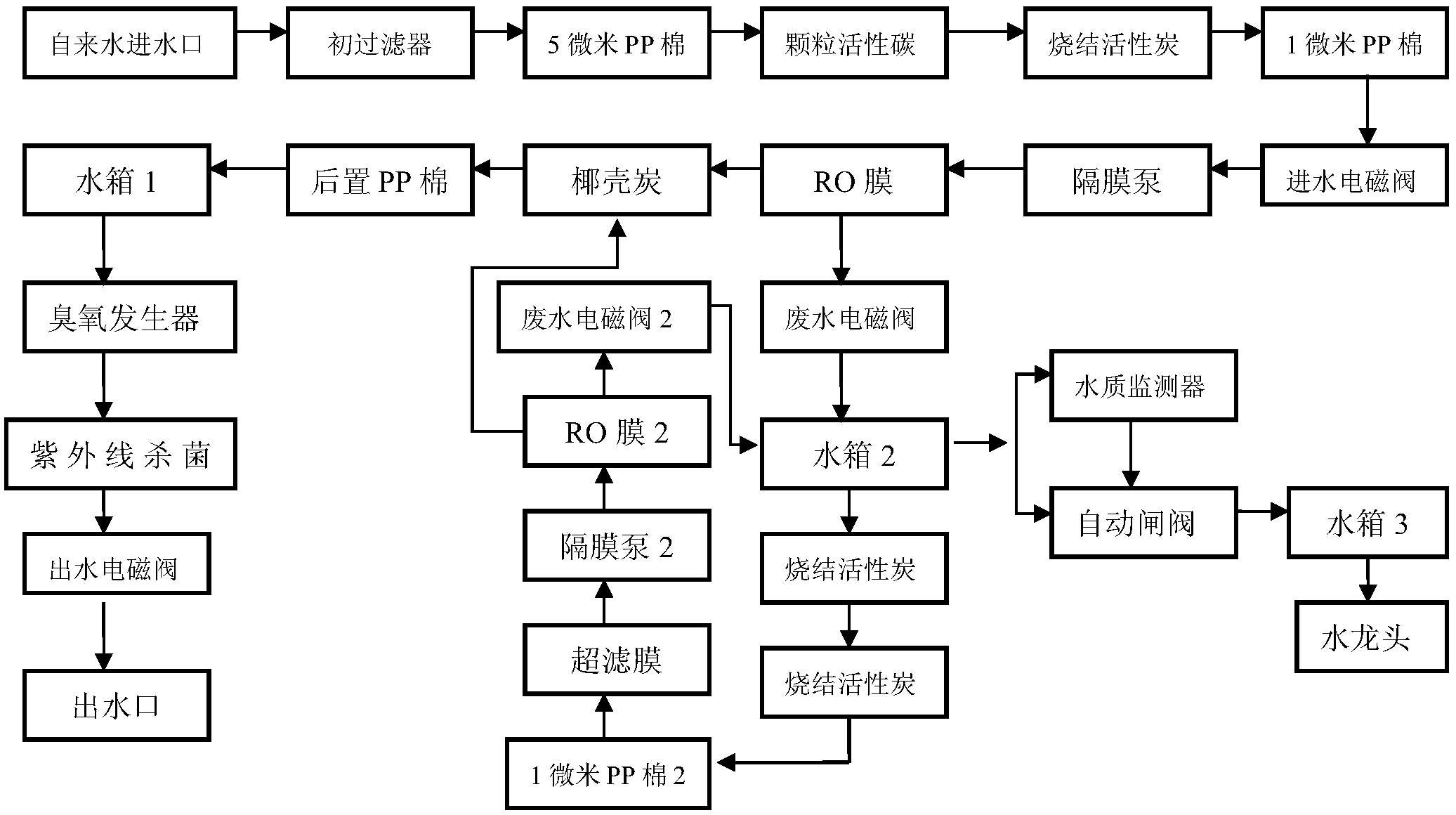

一种小区直饮水站节水处理系统，由自来水进水口、初过滤器、5微米PP棉、颗粒活性 炭、烧结活性炭、1微米PP棉、进水电磁阀、隔膜泵和RO膜依序连接;其特征在于，由所 述RO膜排出来的净水依序连接椰壳炭、后置PP棉、水箱1、臭氧发生器、紫外线杀菌器、 出水电磁阀和出水口;由RO膜排出来的废水依序连接废水电磁阀、水箱2、双重烧结活性炭、 1微米PP棉2、超滤膜、隔膜泵2、RO膜2，另外由RO膜2排出来的净水回接所述椰壳炭， 由RO膜2排出来的废水经废水电磁阀2后回接水箱2，水箱2安装一个水质监测器，再连接 一个自动闸阀，自动闸阀还连接水箱3，水箱3外接水龙头。当水质监测器监测的水质的TDS 达到一定值时，会自动打开自动闸阀排放高浓度水到水箱3，该水可用作日常清洁或绿化用 水。
本实用新型的有益效果是，该系统在对自来水进行净化的同时，也对废水进行了回收再 利用。一方面提高了自来水的净水效率;另一方面将废水进行二次处理后，剩余的水用于日 常清洁或绿化用水，使水资源得到充分利用。
