申请日2015.09.11
公开(公告)日2016.04.06
IPC分类号E03C1/01; E03C1/122
摘要
本实用新型公开了一种家用废水利用系统，尤其是公开了一种智能废水循环系统。本实用新型采用的技术方案为：一种智能废水循环系统，包括集水装置、储水装置和废水利用装置，所述集水装置与储水装置联通，储水装置与所述废水利用装置联通。所述储水装置一侧上方设有进水口，所述储水装置另一侧下方设有两个出水口，所述储水装置上方设有顶盖。所述集水装置包括节水器，所述节水器通过管道分别与洗漱池、下水管道和储水装置的进水口联通。所述废水利用装置包括智能泵和拖把池，所述智能泵通过管道分别与储水装置和马桶相连通。本实用新型具有结构完善、节水效果好的特点。

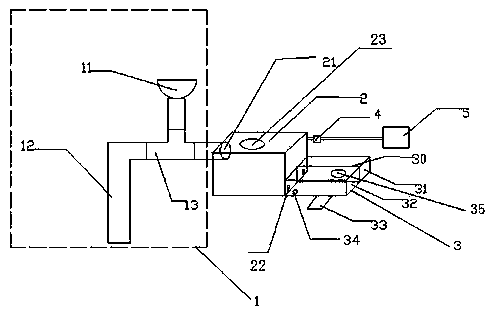

摘要附图
权利要求书
1.一种智能废水循环系统，其特征在于：包括集水装置(1)、储水装置(2)和废水利用装置，所述集水装置(1)与储水装置(2)联通，储水装置(2)与所述废水利用装置联通;所述集水装置(1)包括节水器(13)，所述节水器(13)通过管道分别与洗漱池(11)、下水管道(12)和储水装置(2)的进水口(21)联通;所述废水利用装置包括智能泵(4)和拖把池(3)，所述智能泵(4)通过管道分别与储水装置(2)和马桶(5)相连通。
2.如权利要求1所述的一种智能废水循环系统，其特征在于：所述储水装置(2)一侧上方设有进水口(21)，所述储水装置(2)另一侧下方设有两个出水口(22)，所述储水装置(2)上方设有顶盖(23)。
3.如权利要求1所述的一种智能废水循环系统，其特征在于：所述拖把池(3)中间设有隔板(30)把拖把池(3)分为洗池(31)和甩池(32)，所述甩池(32)中设有甩网(35)，所述拖把池(3)一侧下方设有脚踏板(33)，所述脚踏板(33)通过传动装置带动甩池(32)中甩网(35)转动;所述拖把池(3)底部设有出水口(34)。
说明书
一种智能废水循环系统
技术领域
本实用新型公开了一种家用废水利用系统，尤其是公开了一种智能废水循环系统。
背景技术
水是生命之源。随着社会经济的不断发展，水资源短缺、水资源分布不均、水环境被严重污染等等都是当今社会所急需解决的一系列问题。如何解决好水多、水少、水脏和水污染等问题直接关系到水资源的可持续利用、粮食生产的安全、经济增长方式、国民经济的可持续发展、维持生态环境的安全以及国内国际环境的安定。家庭作为社会的重要单元，做好家庭节水尤为重要，家庭废水的回用不仅可以缓解城市给水管网的供水压力、减少污水的排放量，从而减轻污水处理厂处理污水的负担。现有的废水回用系统不能对废水经行分流，而且利用单一。国内专利ZL201420701338.5公开了一种双下水管节水器，实现了家庭污水和中水的分离。但在使用过程中没有一套完善的系统。
实用新型内容
本实用新型克服现有技术存在的不足，在利用国内专利ZL201420701338.5一种双下水管节水器的基础上，提供一种结构完善的智能废水循环系统。
为了解决上述技术问题，本实用新型采用的技术方案为：一种智能废水循环系统，包括集水装置、储水装置和废水利用装置，所述集水装置与储水装置联通，储水装置与所述废水利用装置联通;所述集水装置包括节水器，所述节水器通过管道分别与洗漱池、下水管道和储水装置的进水口联通;所述废水利用装置包括智能泵和拖把池，所述智能泵通过管道分别与储水装置和马桶相连通。
所述储水装置一侧上方设有进水口，所述储水装置另一侧下方设有两个出水口，所述储水装置上方设有顶盖。
所述拖把池中间设有隔板把拖把池分为洗池和甩池，所述甩池中设有甩网，所述拖把池一侧下方设有脚踏板，所述脚踏板通过传动装置带动甩池中甩网转动;所述拖把池底部设有出水口。
本实用新型与现有技术相比有以下有益效果：
结构完善。本实用新型系统中包含了家庭用水的各个环节，与现有技术相比，本实用新型结构完善，有利于家庭废水循环利用。
