申请日2015.09.11
公开(公告)日2016.01.20
IPC分类号C02F9/06
摘要
本实用新型涉及一种电化学水处理常压过滤除垢系统，包括两大部分，即电化学水处理装置1和常压过滤除垢装置2，其中电化学水处理装置1包括进水通道4、电化学反应室6、溢流通道7，常压过滤除垢装置2包括过滤通道10、滤芯滤网11、沉淀室12、水垢排出口13、出水通道14及顶部溢流通道15。待处理的水通过进水口3进入装置的进水通道4，在通过电化学反应室6发生电化学反应后由溢流通道7溢出进入过滤通道10，电化学处理过的水经过滤芯滤网11过滤后由出水通道14排出，析出的水垢则进入沉淀室12由水垢排出口13定时排出。本实用新型将电化学水处理装置与过滤除垢装置分离开来，既解决了电化学水处理装置的过滤除垢问题，也有利于日常的清洗更换等操作。

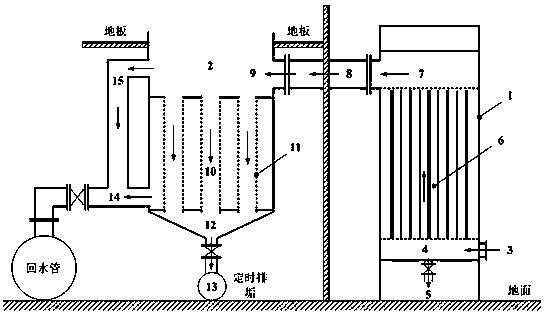

摘要附图
权利要求书
1.一种电化学水处理常压过滤除垢系统，包括电化学水处理装置(1)和常压过滤除垢装置(2)，其特征在于，电化学水处理装置(1)与常压过滤除垢装置(2)相对独立，两者通过连接管(8)连接。
2.根据权利要求1所述的电化学水处理常压过滤除垢系统，其特征在于，所述电化学水处理装置(1)包括进水口(3)及进水通道(4)、排污口(5)、电化学反应室(6)、溢流通道(7)，所述电化学反应室(6)位于溢流通道(7)和进水通道(4)之间，排污口(5)设于进水通道(4)下部。
3.根据权利要求1所述的电化学水处理常压过滤除垢系统，其特征在于，所述常压过滤除垢装置(2)包括入口(9)、过滤通道(10)、滤芯滤网(11)、沉淀室(12)、水垢排出口(13)、出水通道(14)及顶部溢流通道(15)，所述滤芯滤网(11)为若干组，均匀布置在常压过滤除垢装置(2)内，所述顶部溢流通道(15)位于常压过滤除垢装置(2)的一侧，所述出水通道(14)与顶部溢流通道(15)是连通的，过滤通道(10)下部与沉淀室(12)连通，沉淀室(12)底部设有水垢排出口(13)。
4.根据权利要求3所述的电化学水处理常压过滤除垢系统，其特征在于，所述常压过滤除垢装置(2)的顶部溢流通道(15)所处的水平面位置高于入口(9)的水平面位置。
5.根据权利要求3所述的电化学水处理常压过滤除垢系统，其特征在于，所述滤芯滤网(11)可拆卸地安装在常压过滤除垢装置(2)内。
说明书
一种电化学水处理常压过滤除垢系统
技术领域
本实用新型属于工业水处理技术领域，具体是涉及一种电化学水处理的过滤除垢系统。
背景技术
电化学水处理技术是一种近期越来越受到关注的水垢控制技术，并且近期由于电源技术的进步和电催化材料革新，已经开发出了越来越多样的电化学水处理装置，但已经投入实际应用的电化学水处理装置普遍存在结构复杂、处理能力不足、除垢效率不高、在线除垢时无法使电化学水处理过程中产生的水垢及时沉淀等问题。
本实用新型专利专门针对电化学水处理的滤清问题提出了一种常压过滤除垢系统，将经过电化学水处理设备处理后的水进行过滤，将析出的水垢与水分离。
实用新型内容
本实用新型针对电化学水处理的常压过滤除垢提出了一套电化学水处理设备与过滤除垢设备相对独立的系统，便于设备的操作，滤芯的清洗更换操作。
本实用新型的主要内容如下：
一种电化学水处理常压过滤除垢系统，包括两大部分，即电化学水处理装置1和常压过滤除垢装置2，电化学水处理装置1与常压过滤除垢装置2相对独立，两者通过连接管8连接。
进一步地，电化学水处理装置包括进水口3及进水通道4、排污口5、电化学反应室6、溢流通道7，电化学反应室6位于溢流通道7和进水通道4之间，排污口5设于进水通道4下部。
进一步地，所述常压过滤除垢装置2包括入口9、过滤通道10、滤芯滤网11、沉淀室12、水垢排出口13、出水通道14及顶部溢流通道15，所述滤芯滤网11为若干组，相互平行排列在常压过滤除垢装置2内，所述顶部溢流通道15位于常压过滤除垢装置2的一侧，所述出水通道14与顶部溢流通道15是连通的，过滤通道10下部与沉淀室12连通，沉淀室12底部设有水垢排出口13。
进一步地，所述常压过滤除垢装置2的顶部溢流通道15所处的水平面位置高于入口9的水平面位置。
进一步地，所述滤芯滤网11可拆卸地安装在常压过滤除垢装置2内。
与现有电化学水处理设备相比，本实用新型将电化学水处理装置与过滤除垢装置分离开来，既解决了电化学水处理装置的过滤除垢问题，也有利于日常的清洗更换等操作。
