申请日2015.09.11
公开(公告)日2016.03.09
IPC分类号H01H36/02
摘要
本实用新型涉及一种用于水处理的可拆卸式浮球液位开关，包括浮球外壳，所述浮球外壳内安装有环形磁铁，浮球外壳的下端为开口结构，所述浮球外壳的下端固设周面带外螺纹的连接部，干簧管通过所述连接部伸入浮球壳体内，所述干簧管下端连接的电缆通过非磁性螺帽固接在连接部上。所述连接部向浮球外壳内延伸形成圆管，所述圆管的上端位于环形磁铁的圆环中间。本实用新型利用干簧管与浮球外壳之间进行可分离的处理，损坏时不再需要更换整个浮球液位开关，大大提高了产品的整体耐用性，而且降低了维修时的费用。
摘要附图
权利要求书

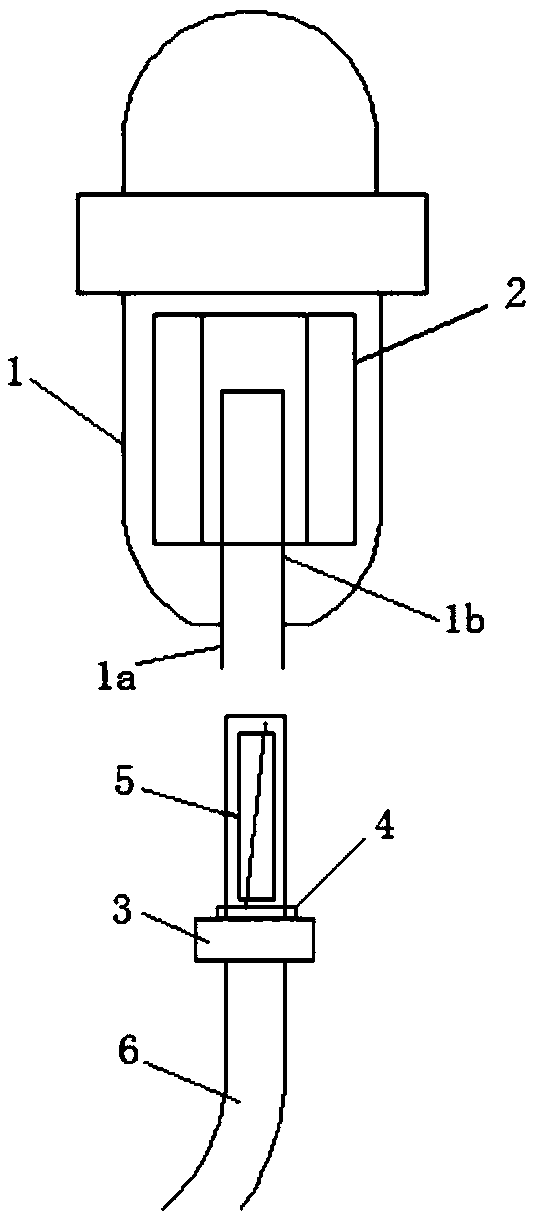

1.一种用于水处理的可拆卸式浮球液位开关，包括浮球外壳(1)，所述浮球外壳内安装有环形磁铁(2)，浮球外壳的下端为开口结构，其特征在于：
所述浮球外壳的下端固设周面带外螺纹的连接部(1a)，干簧管(5)通过所述连接部伸入浮球壳体内，所述干簧管下端连接的电缆(6)通过非磁性螺帽(3)固接在连接部上。
2.根据权利要求1所述的用于水处理的可拆卸式浮球液位开关，其特征在于：
所述连接部向浮球外壳内延伸形成圆管(1b)，所述圆管的上端位于环形磁铁的圆环中间。
3.根据权利要求1所述的用于水处理的可拆卸式浮球液位开关，其特征在于：
所述非磁性螺帽为塑料螺帽。
4.根据权利要求1所述的用于水处理的可拆卸式浮球液位开关，其特征在于：
所述非磁性螺帽内安装有橡胶O型圈(4)。
说明书
一种用于水处理的可拆卸式浮球液位开关
技术领域
本实用新型涉及一种用于水处理的传感装置，具体是指，一种用于水处理的可拆卸式浮球液位开关。
背景技术
浮球液位开关用于感应液位变化，进而生成并通过电缆发送电信号用于系统的控制，由于其结构简单、使用方便，被广泛应用于水处理行业。现有的浮球液位开关具有浮球外壳，浮球外壳内部具有液位控制电路，电线通过浮球外壳末端的开口伸入外壳内部连接控制电路。随着浮球液位开关实际使用时间的增加，由于电线破损和老化等原因，水气或湿气沿着电线与浮球外壳的接线端、电线的外皮以及电线内部芯线的绝缘皮之间，以及芯线内的铜丝之间的空隙渗透进浮球的内部，引起内部电路元件故障或短路，导致浮球液位开关损坏而整体报废更新，对于使用浮球液位开关较多的工作环境而言，既影响正常的生产作业，也使生产成本大大提高。
实用新型内容
本实用新型所要解决的技术问题在于提供一种用于水处理的可拆卸式浮球液位开关，当浮球液位开关损坏时，能够根据实际需要更换不同的部位。
本实用新型解决上述问题的技术方案如下：
一种用于水处理的可拆卸式浮球液位开关，包括浮球外壳，所述浮球外壳内安装有环形磁铁，浮球外壳的下端为开口结构，其特征在于：
所述浮球外壳的下端固设周面带外螺纹的连接部，干簧管通过所述连接部伸入浮球壳体内，所述干簧管下端连接的电缆通过非磁性螺帽固接在连接部上。
作为进一步的改进，为了方便干簧管在浮球外壳中的定位，所述连接部向浮球外壳内延伸形成圆管，所述圆管的上端位于环形磁铁的圆环中间。
做为优选，所述非磁性螺帽为塑料螺帽。
为了进一步增加密封性能，所述非磁性螺帽内安装有橡胶O型圈。
本实用新型的工作原理是，常见的浮球液位开关可以依据水位高低来自动控制污水泵的开和停，当水位高到可以让浮球飘起来时，水泵就正常工作。当水位低到浮球掉下来时，水泵就停止工作。随着液面的变化，浮球外壳在一定范围内上下浮动，利用环形磁铁与磁簧开关相对位置的变化，环形磁铁吸引干簧管内磁簧开关的接点，产生开与关的动作，作液位的控制或指示。
当浮球液位开关损坏时，只要拧开位于浮球外壳底部的非磁性螺帽，检测是哪一部分损坏，再把损坏的部分进行检修或更换新的部件，重新盖上螺帽继续使用。
与现有技术相比，本实用新型的有益效果在于：
本实用新型利用干簧管与浮球外壳之间进行可分离的处理，损坏时不再需要更换整个浮球液位开关，大大提高了产品的整体耐用性，而且降低了维修时的费用，生产成本低，生产效率高，对改善浮球液位开关制造工艺具有重要作用。
