申请日2015.07.31
公开(公告)日2015.12.09
IPC分类号C02F1/04; C02F1/14
摘要
本实用新型公开了一种综合利用余热及太阳能浓缩含盐废水的装置，它解决了这类废水直接排放对环境的污染以及现有技术需要的装置或设备资金能耗都比较大等问题，其特征在于：在围墙(2)长边的外侧安装有由高到低的支撑柱(3)，该支撑柱(3)底部的底座(6)通过螺栓(7)与埋于地面(11)的混凝土基座固定，顶部切割成倾斜面焊接角钢托架(4)，并在两平行的托架(4)上铺设透光钢化玻璃(5)，在透光钢化玻璃(5)低端边缘的地面上设置冷凝水收集槽(8)，该收集槽(8)与用水的循环水池相通。该装置具有结构科学合理、制造成本低廉等优点，通过充分利用工业生产过程中的资源和自然能源，即含盐废水的余热和太阳能，降低了废水处理的成本和能耗，节省大量资源，具有广泛的推广应用价值。
权利要求书
1.一种综合利用余热及太阳能浓缩含盐工业废水的装置，它包括设置在地面(11)下的长方形水池(1)和池边围墙(2),其特征在于：在围墙(2)长边的外侧安装有由高到低的支撑柱(3)，该支撑柱(3)底部的底座(6)通过螺栓(7)与埋于地面(11)的混凝土基座固定，顶部切割成倾斜面焊接角钢托架(4)，并在两平行的托架(4)上铺设透光钢化玻璃(5)，在透光钢化玻璃(5)低端边缘的地面上设置冷凝水收集槽(8)，该收集槽(8)与用水的循环水池相通。
2.根据权利要求1所述的综合利用余热及太阳能浓缩含盐工业废水的装置，其特征在于：透光钢化玻璃(5)可铺设成倾斜的阶梯形。
3.根据权利要求1所述的综合利用余热及太阳能浓缩含盐工业废水的装置，其特征在于：支撑杆(3)和托架(4)的表面都涂有环氧树脂，防止含盐工业废水蒸发出来的水蒸气对钢结构产生腐蚀。
说明书
综合利用余热及太阳能浓缩含盐废水的装置
一、技术领域
本实用新型属于一种处理化工及化工相关行业含盐工业废水的节能环保装置，尤其是涉及到一种综合利用余热及太阳能浓缩含盐工业废水的装置。
二、背景技术
随着我国工业化进程的加快，化工及与化工相关的印染、电镀、造纸、制药、石油、海产品加工等行业均会产生大量高浓度的含盐废水，此类废水直接排放将对环境造成严重污染和破坏。如高浓度含盐废水渗入土壤系统中，会使依赖土壤生存的动植物因脱水而死亡，造成土壤生态系统的瓦解。且某些高浓度的含盐废水中还含有有机物或营养物，若未经处理直接排放，将会给水体环境带来更大的压力，加速江河湖泊的富营养化进程。如今，工业化的不断发展给我国环境保护带来的压力越来越大，严重加剧了各种资源尤其是水资源的紧张，环境的破坏和资源的压力对我们生存和生活的不利影响日益显现，因此，保护环境和节约资源的理念现在深入人心，人们也越来越重视对含盐工业废水的处理。
目前，各种行业结合自己的特点开发出处理含盐工业废水的方法主要有生物法、电解法、离子交换法等，这些方法所需要的装置或设备资金能耗都比较大，因而设计出一种简单易行的装置来处理含盐工业废水对保护我们的环境以及节约资源具有重要的意义。
三、发明内容
本实用新型的目的就是提供一种成本低，并且能充分利用余热和太阳能来浓缩含盐工业废水的装置。以达到降低浓缩含盐工业废水的能耗，节约资源的目的。

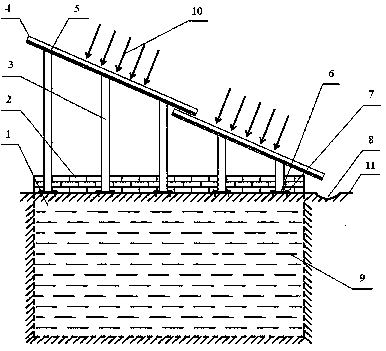

本实用新型的技术方案是：它由设置在地面下的长方形防腐防渗水池和池边围墙等构成，在围墙长边的外侧安装有由高到低的支撑柱，该支撑柱底部的底座通过螺栓与埋于地面的混凝土基座固定，顶部切割成倾斜面焊接角钢托架，并在两平行的托架上铺设透光钢化玻璃。由于市场上的钢化玻璃受尺寸限制，该透光钢化玻璃还可以铺设成倾斜的阶梯状。并在透光钢化玻璃低端边缘的地面上设置冷凝水收集槽，该收集槽与用水的循环水池相通。支撑柱和托架的表面都涂有环氧树脂，防止含盐工业废水蒸发出来的水蒸气对钢结构产生腐蚀。
本实用新型的有效效果在于：不仅结构简单，成本低廉，实用性强;而且通过充分利用工业生产过程中的资源和自然能源，即含盐废水的余热和太阳能，降低了废水处理的成本和能耗，节省了大量资源。
下面结合附图对本实用新型作进一步说明。
