申请日2015.07.31
公开(公告)日2015.12.30
IPC分类号B01D53/86; C02F1/04
摘要
本实用新型公开了一种带臭气处理的化工污水处理装置，包括搅拌罐及污水处理箱，搅拌罐左侧设置有进水管，搅拌罐内设置有搅拌器，搅拌罐右侧上端通过臭气进管与除臭装置相连;除臭装置从左到右依次设置有光触媒填料层、光氧催化氧化层、电磁粉填料层及活性炭吸附层，除臭装置右侧设置有臭气出管;搅拌罐右侧下端设置有液泵，液泵与出水管一端相连;位于污水处理箱内的出水管下端设置有多个喷头;污水处理箱的底部设有加热腔;加热腔上方设置有对其上端面进行清理的刮板。其在实现污水中重金属回收以完成污水处理的基础上，提高污水水分的蒸发速率，以提升污水处理效率;污水中臭气经过除臭装置的氧化及吸附作用后可直接排放到大气中。
权利要求书

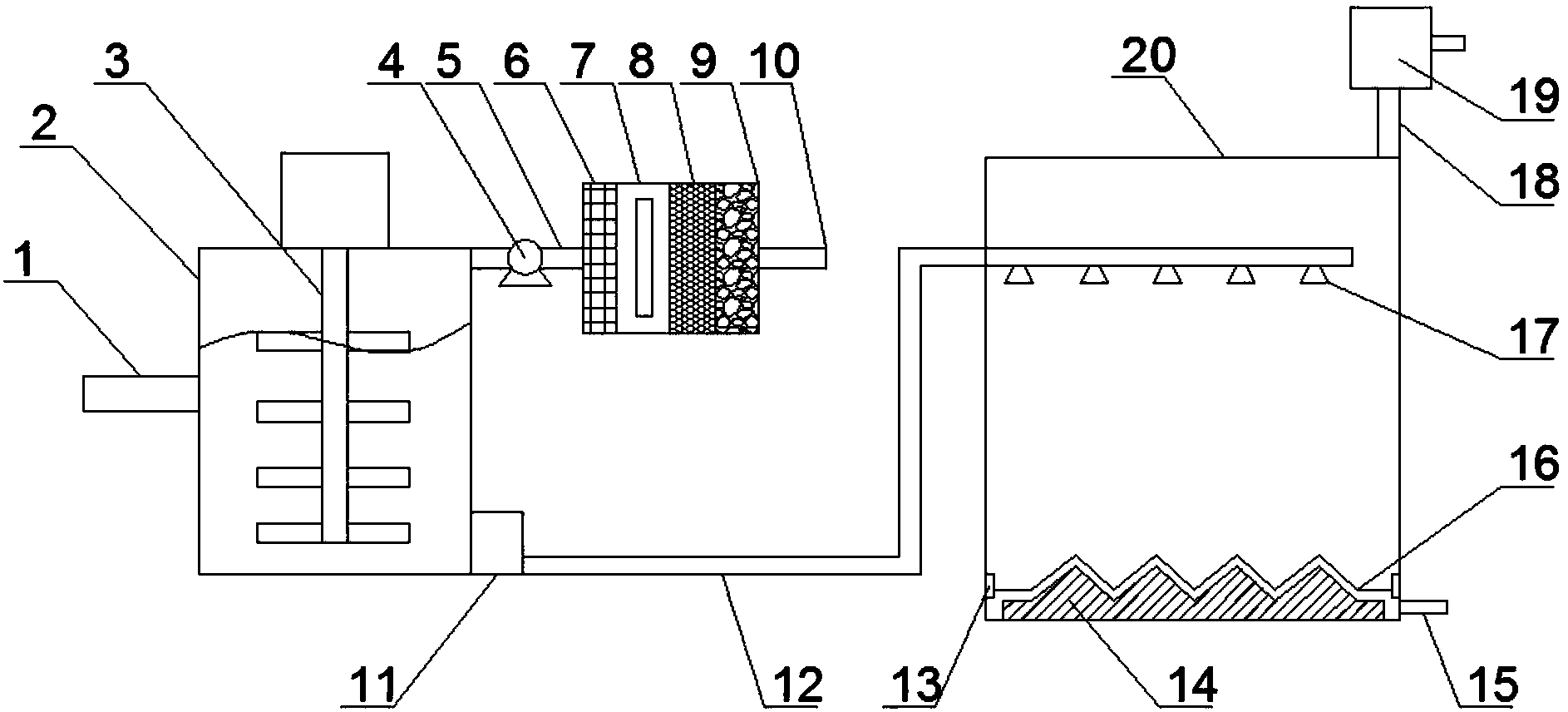

1.一种带臭气处理的化工污水处理装置，包括搅拌罐及污水处理箱，其特征在于，所述搅拌罐左侧设置有进水管，所述搅拌罐内设置有搅拌器，所述搅拌罐右侧上端通过臭气进管与除臭装置相连，所述臭气进管上设置有引风机;所述除臭装置从左到右依次设置有光触媒填料层、光氧催化氧化层、电磁粉填料层及活性炭吸附层，所述除臭装置右侧设置有臭气出管;所述搅拌罐右侧下端设置有液泵，所述液泵与出水管一端相连，所述出水管另一端穿过污水处理箱左侧并延伸至污水处理箱内;位于污水处理箱内的出水管下端设置有多个喷头;所述污水处理箱的底部设有加热腔，所述加热腔的上端面为波折状的曲面;所述加热腔上方设置有对其上端面进行清理的刮板，所述刮板呈与加热腔上端面对应的波折状;所述刮板两端设置有滑块，所述刮板能沿污水处理箱前后方向自由移动，所述污水处理箱内设置有与滑块配合的滑槽;所述污水处理箱右侧底部设置有多个排污管，所述污水处理箱上端右侧通过排风管与排风机相连。
2.根据权利要求1所述的带臭气处理的化工污水处理装置，其特征在于，所述光触媒填料层内填充有二氧化钛光触媒微粒。
3.根据权利要求1所述的带臭气处理的化工污水处理装置，其特征在于，所述光氧催化氧化层内设置有紫外线低气压放电管，所述紫外线低气压放电管的功率范围为80-250瓦。
4.根据权利要求1所述的带臭气处理的化工污水处理装置，其特征在于，所述排污管有两个且分别位于污水处理箱前侧及后侧。
说明书
一种带臭气处理的化工污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种带臭气处理的化工污水处理装置。
背景技术
化工污水中含有大量的重金属离子，由于重金属离子在自然条件下难于降解，其不仅会对水源、土壤等环境造成污染，而且通过食物链的富集作用还会最终进入人体，从而对人体健康造成危害，因此对含有重金属离子的污水进行处理显得尤为重要。现有的对含有重金属离子的污水进行处理的方法包括传统的物理法和化学法，以及新生的生物处理法。但采用化学法常常会带来二次污染，而生物处理法其处理成本较高，且后续的重金属离子分离也较为复杂，因此采用物理法对污水中的重金属离子进行回收成为人们研究的一个方向。
另外，化工污水中长伴有有害于人体的具有异味的气体物质，其中包含例如甲醛、苯、氨、乙醛、甲硫醇、一氧化碳、二氧化硫、硫化氢等小分子物质或其它挥发性有机物质，即日常所说的臭气，如果臭气不经任何处理即排放到大气中，对周边环境会产生恶劣的影响。
实用新型内容
本实用新型的目的在于提供一种带臭气处理的化工污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种带臭气处理的化工污水处理装置，包括搅拌罐及污水处理箱，所述搅拌罐左侧设置有进水管，所述搅拌罐内设置有搅拌器，所述搅拌罐右侧上端通过臭气进管与除臭装置相连，所述臭气进管上设置有引风机;所述除臭装置从左到右依次设置有光触媒填料层、光氧催化氧化层、电磁粉填料层及活性炭吸附层，所述除臭装置右侧设置有臭气出管;所述搅拌罐右侧下端设置有液泵，所述液泵与出水管一端相连，所述出水管另一端穿过污水处理箱左侧并延伸至污水处理箱内;位于污水处理箱内的出水管下端设置有多个喷头;所述污水处理箱的底部设有加热腔，所述加热腔的上端面为波折状的曲面;所述加热腔上方设置有对其上端面进行清理的刮板，所述刮板呈与加热腔上端面对应的波折状;所述刮板两端设置有滑块，所述刮板能沿污水处理箱前后方向自由移动，所述污水处理箱内设置有与滑块配合的滑槽;所述污水处理箱右侧底部设置有多个排污管，所述污水处理箱上端右侧通过排风管与排风机相连。
作为本实用新型进一步的方案：所述光触媒填料层内填充有二氧化钛光触媒微粒。
作为本实用新型再进一步的方案：所述光氧催化氧化层内设置有紫外线低气压放电管，所述紫外线低气压放电管的功率范围为80-250瓦。
作为本实用新型再进一步的方案：所述排污管有两个且分别位于污水处理箱前侧及后侧。
与现有技术相比，本实用新型的有益效果是：将污水经液泵后由喷头喷出，喷出的污水在落入加热腔的上端面及在污水处理箱内所形成的高温环境中进行快速蒸发，从而相比现有的对箱体污水进行整体加热的方式可大大提高污水的蒸发速率，从而提升污水的处理效率。而且由于设置有刮板也可防止污水蒸发而留下的重金属或其他污物对加热腔上端面的遮盖，可保证加热腔的加热效果，确保污水处理有效进行;所述加热腔的上端面为波折状的曲面，将加热腔的上端面设置为波折状的曲面可大大提高加热腔上端面的有效表面积，从而可提升对污水的加热处理效率;所述污水处理箱上端右侧通过排风管与排风机相连，设置排风机有利于高温水汽的快速排出;设置排污管，方便将蒸发而留下的重金属或其他污物排出;设置搅拌罐，方便使搅拌罐内的污水中的臭气排出，经过紫外线照射下的二氧化钛光触媒微粒催化氧化氧气或水分子转换成极具活性的氢氧自由基，对臭气起到氧化分解作用，未分解的臭气经过紫外线直接照射分解，或经过紫外线照射产生的臭氧的氧化作用得到氧化降解，利用电磁粉的氧化作用，臭味物质进一步得到分解，并利用活性炭吸附层中的活性炭颗粒的吸附作用将剩余的未处理完全的臭气物质吸附除去。
综上所述，本新型结构设计合理，其在实现污水中重金属回收以完成污水处理的基础上，提高污水水分的蒸发速率，以提升污水处理效率;污水中臭气经过除臭装置的氧化及吸附作用后可直接排放到大气中。
