申请日2015.07.31
公开(公告)日2015.12.02
IPC分类号C02F1/24
摘要
本实用新型涉及污水处理过程中的污泥处理技术领域，具体的说涉及一种污水处理气浮机溶气扩散装置。它包括：分散器，分散器呈板状，分散器上设置有多个通透的分散孔，分散器的底部连接到气浮机污水筒的顶端开口处;扩散罩，扩散罩两端开口，扩散罩的顶部开口大于底部开口，扩散罩的底部开口连接分散器的顶部，扩散罩的顶部开口处均匀设置有锯齿状结构的扩散齿。大块的污泥被分散器分散成若干小泥块，在扩散罩里进行扩散后，小泥团漂浮在扩散罩的顶部开口处，经刮泥板将污泥刮到污泥池中，清水区自动溢出，进入集水池。解决由于大块的污泥不易被刮走，进入清水区内，导致污水处理不彻底，工人工作量加大、药品和能耗浪费，且污水处理不达标的问题。
权利要求书
1.污水处理气浮机溶气扩散装置，其特征在于，包括：
分散器，所述分散器呈板状，所述分散器上设置有多个通透的分散孔，所 述分散器的底部连接到气浮机污水筒的顶端开口处;
扩散罩，所述扩散罩两端开口，所述扩散罩的顶部开口大于底部开口，所 述扩散罩的底部开口连接所述分散器的顶部。
2.根据权利要求1所述的污水处理气浮机溶气扩散装置，其特征在于，所 述扩散罩的顶部开口处均匀设置有锯齿状结构的扩散齿。
3.根据权利要求1或2所述的污水处理气浮机溶气扩散装置，其特征在于， 所述分散器上设置的分散孔的孔径为2厘米。
说明书
污水处理气浮机溶气扩散装置
技术领域
本实用新型涉及污水处理过程中的污泥处理技术领域，具体的说涉及一种 污水处理气浮机溶气扩散装置。
背景技术
污水处理气浮机的原理是使空气在一定的压力作用下，溶解于水中，并达 到过饱和状态，然后溶气水在常压下将空气以微小气泡的形式从水中逸出，进 行气浮。因此，溶气气浮在含油废水、含纤维废水处理方面得到了广泛应用。
经加药品后，污水产生絮凝体，污水与释放后的溶汽水混合接触，使絮凝 体黏附在细微气泡上，然后进入气浮区。絮凝体在气浮力的作用下浮向水面形 成浮渣或污泥，下层的清水流向集水池进行收集。气浮池水面的浮渣积聚到一 定厚度，由刮泥板刮入气浮机污泥池。
目前污水处理气浮机在污水处理过程中加药品后形成的污泥，经气浮机污 水筒直接上浮上端，形成的污泥块较大，刮泥板很难将其刮走，而导致大块的 污泥进入清水区内，导致污水处理不彻底，一次处理污水不成功，造成多次循 环处理，导致工人工作量加大、药品和能耗浪费，且污水处理不达标。
实用新型内容
本实用新型的目的在于提供一种污水处理气浮机溶气扩散装置，解决污水 处理不彻底，一次处理污水不成功，导致工人工作量加大、药品和能耗浪费的 问题。

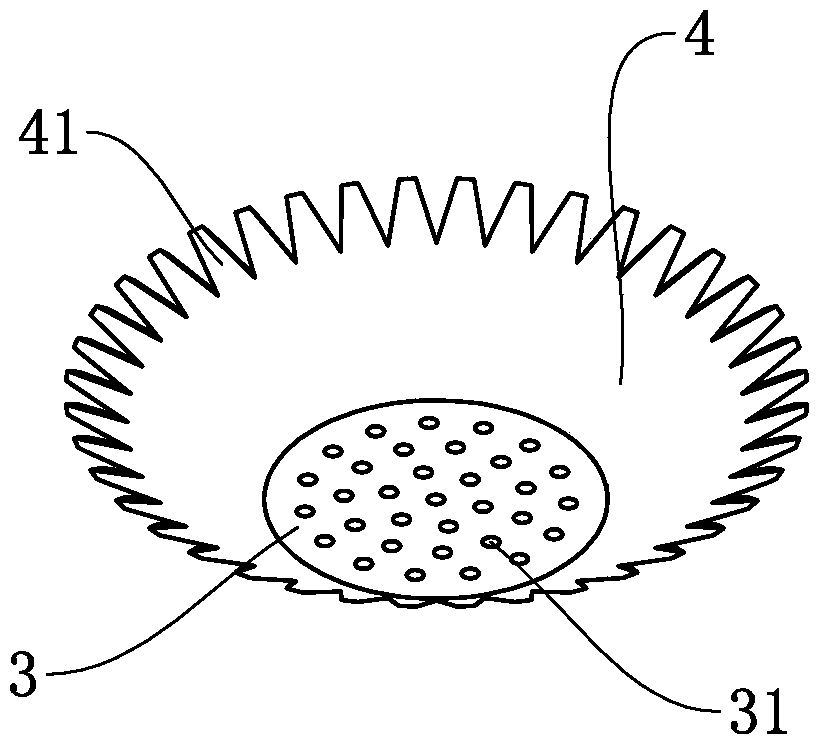

本实用新型提供的一种污水处理气浮机溶气扩散装置，包括:
分散器，所述分散器呈板状，所述分散器上设置有多个通透的分散孔，所 述分散器的底部连接到气浮机污水筒的顶端开口处;
扩散罩，所述扩散罩两端开口，所述扩散罩的顶部开口大于底部开口，所 述扩散罩的底部开口连接所述分散器的顶部。
作为一种改进的方案，所述扩散罩的顶部开口处均匀设置有锯齿状结构的 扩散齿。
作为一种改进的方案，所述分散器上设置的分散孔的孔径为2厘米。
由于采用了上述技术方案，污水中大量的污泥絮凝，通过溶气罐中水汽融 合后，经提升泵高压释放到气浮机污水筒内，大量污泥上浮到污水处理气浮机 溶气扩散装置中，经分散器的分散孔将大块的泥块分散成若干小泥团，在扩散 罩里进行扩散后，小泥团漂浮在扩散罩的顶部开口处，经刮泥板将污泥刮到污 泥池中，清水自动溢出，进入集水池。解决由于大块的污泥不易被刮走，进入 清水区内，导致污水处理不彻底，工人工作量加大、药品和能耗浪费，且污水 处理不达标的问题。
