申请日2015.07.31
公开(公告)日2015.12.30
IPC分类号F24H9/20; F28D7/02
摘要

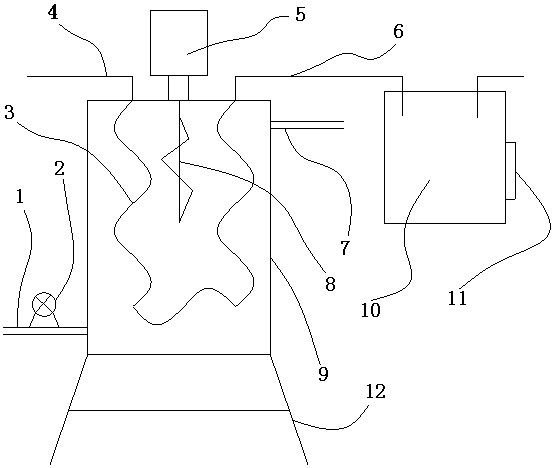

本实用新型公开了一种纺织高温污水降温装置，包括通过支架(12)固定的污水回收桶(9)，污水回收桶(9)顶部设有清水进管(4)和清水出管(6)，污水回收桶(9)内设有螺旋状的热交换管(3)，热交换管(3)呈U形布置，热交换管(3)的两端分别于清水进管(4)和清水出管(6)连接;所述污水回收桶(9)的下部设有污水进管(1)，污水进管(1)上设有水泵(2)，污水回收桶(9)的上部设有污水出管(7);所述污水回收桶(9)的内中部设有搅拌桨(8)，搅拌桨(8)的端部连接有设置在污水回收桶(9)顶部的电机(5)。本实用新型不仅能有效降低污水温度，还能合理利用资源，降低生产成本。
权利要求书
1.纺织高温污水降温装置，其特征在于：包括通过支架(12)固定的污水回收桶(9)，污水回收桶(9)顶部设有清水进管(4)和清水出管(6)，污水回收桶(9)内设有螺旋状的热交换管(3)，热交换管(3)呈U形布置，热交换管(3)的两端分别于清水进管(4)和清水出管(6)连接;所述污水回收桶(9)的下部设有污水进管(1)，污水进管(1)上设有水泵(2)，污水回收桶(9)的上部设有污水出管(7);所述污水回收桶(9)的内中部设有搅拌桨(8)，搅拌桨(8)的端部连接有设置在污水回收桶(9)顶部的电机(5)。
2.根据权利要求1所述的纺织高温污水降温装置，其特征在于：所述清水出管(6)连接有加热容器(10)，加热容器(10)上设有温度计(11)。
说明书
纺织高温污水降温装置
技术领域
本实用新型涉及一种纺织设备，特别是一种纺织生产用的高温污水降温装置。
背景技术
纺织印染前后处理的的过程中，连续化生产需要经过煮漂机、丝光机和洗水机，其中织物上的浆料需要清水加温后洗涤除去，洗涤之后就会产生温度较高的废水，如果这些高温废水经过排污管流入污水处理站后直接抽入厌氧池，会造成厌氧池细菌死亡而达不到或降低处理效果，因此，需要对高温废水进行降温，常规的是单独增添冷却塔，这样就会增加运营成本，还造成了高温废水中的热量浪费。
实用新型内容
本实用新型的目的在于，提供一种纺织高温污水降温装置。本实用新型不仅能有效降低污水温度，还能合理利用资源，降低生产成本。
本实用新型的技术方案：纺织高温污水降温装置，其特征在于：包括通过支架固定的污水回收桶，污水回收桶顶部设有清水进管和清水出管，污水回收桶内设有螺旋状的热交换管，热交换管呈U形布置，热交换管的两端分别于清水进管和清水出管连接;所述污水回收桶的下部设有污水进管，污水进管上设有水泵，污水回收桶的上部设有污水出管;所述污水回收桶的内中部设有搅拌桨，搅拌桨的端部连接有设置在污水回收桶顶部的电机。
前述的纺织高温污水降温装置中，所述清水出管连接有加热容器，加热容器上设有温度计。
与现有技术相比，本实用新型通过将富含热能的高温污水回收至污水回收桶内，还将清水通过热交换管通入污水回收桶内与污水进行热交换，不仅能有效降低污水的温度，还能提高待加热的清水温度，从而能节约后期清水加热的能源;期间采用搅拌桨进行污水搅拌，使得污水均匀，同时采用螺旋状的热交换管呈U形布置，增加热交换管与污水的接触表面和接触时间，确保充分热交换。本实用新型不仅能有效降低污水温度，还能合理利用资源，降低生产成本。
