申请日2015.09.10
公开(公告)日2015.12.02
IPC分类号B01D21/06
摘要
本发明公开了一种污水中漂浮物的处理装置，其包括沉淀池，沉淀池内设置有刮板，沉淀池中的水面高度介于刮板的上、下板边之间，且刮板的下板边靠近水面布置，动力驱动刮板沿着水面移动以将水面上的漂浮物刮入集废通道中。通过刮板的刮移作用，可将水面上的漂浮物刮入集废通道中进行集中处理，如此可以有效避免水中漂浮物伴随着污水一并流入下一道处理工序，进而降低污水的处理难度和处理成本。本发明结构简单，操作方便，且使用效果好，因此可以在造纸等相关企业中推广应用。

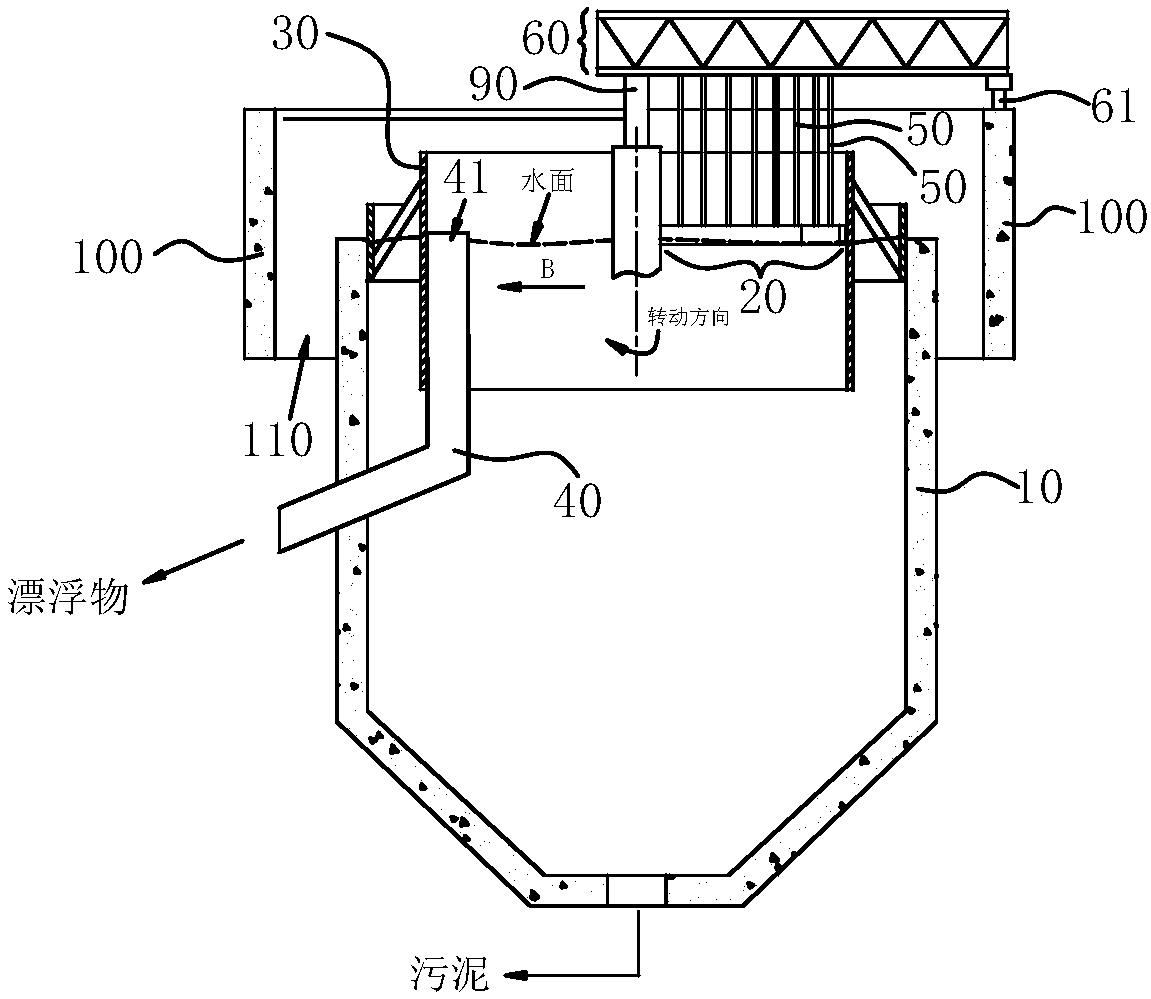

摘要附图
权利要求书
1.一种污水中漂浮物的处理装置，其特征在于：包括沉淀池(10), 沉淀池(10)内设置有刮板(20)，沉淀池(10)中的水面高度介于刮 板(20)的上、下板边之间，且刮板(20)的下板边靠近水面布置，动 力驱动刮板(20)沿着水面移动以将水面上的漂浮物刮入集废通道(40) 中。
2.根据权利要求1所述的污水中漂浮物的处理装置，其特征在于： 所述刮板(20)包括引导水面漂浮物向沉淀池(10)的池边移动的引导 部(21)，以及收集引导部(21)引入的漂浮物、并将漂浮物刮入集废 通道(40)中的送料部(22)，所述引导部(21)自靠近水面的中心处 向池边逐渐延伸，动力驱动刮板(20)绕沉淀池(10)的中心转动，且 引导部(21)的整体板长方向和与其相邻近的沉淀池(10)的池边处的 瞬时转动切线方向之间的夹角β为锐角。
3.根据权利要求2所述的污水中漂浮物的处理装置，其特征在于： 所述沉淀池(10)的外围设有收集沉淀池(10)的溢出水的水渠(110)， 沉淀池(10)的池口处设有围板(30)，所述围板(30)与沉淀池(10) 的中心重合、且沉淀池(10)的池口高度介于围板(30)的上、下板边 的高度之间。
4.根据权利要求3所述的污水中漂浮物的处理装置，其特征在于： 所述送料部(22)的一端与引导部(21)靠近池边的端部连接，送料部 (22)的另外一端延伸至围板(30)的内壁处，送料部(22)的结构轮 廓呈L形、且送料部(22)与围板(30)围合构成集中收集漂浮物的集 料槽(A)，集料槽(A)的开口方向与送料部(22)的转动方向相同。
5.根据权利要求4所述的污水中漂浮物的处理装置，其特征在于： 所述送料部(22)延伸至围板(30)处的一端设置有橡胶板(23)，橡 胶板(23)的端部与围板(30)的内壁相贴靠。
6.根据权利要求4所述的污水中漂浮物的处理装置，其特征在于： 集废通道(40)的进料口(41)位于集料槽(A)的槽底板(22a)的转 动路径上，且进料口(41)的端面高于且接近于水面高度，集料槽(A) 的槽底板(22a)的下板边的表面设置有橡胶板边。
7.根据权利要求6所述的污水中漂浮物的处理装置，其特征在于： 集料槽(A)的槽底板(22a)靠近集废通道(40)的进料口(41)状态 下，进料口(41)与槽底板(22a)的板长方向相一致的口边(411)呈 自下而上向进料口(41)的中心逐渐倾斜的斜面状。
8.根据权利要求6所述的污水中漂浮物的处理装置，其特征在于： 所述刮板(20)通过间隔布置的连接杆(50)悬挂在水面上，连接杆(50) 的一端固定在刮板(20)的上板边，连接杆(50)的另外一端固定在沉 淀池(10)上方的天桥(60)上，动力驱动天桥(60)转动并带动刮板 (20)在水面上刮移漂浮物。
9.根据权利要求6所述的污水中漂浮物的处理装置，其特征在于： 所述送料部(22)上、集料槽(A)的槽底板(22a)与槽壁板(22b) 为分体状，集料槽(A)的上方设置有摆杆(70)，摆杆(70)的一端铰 接连接在天桥(60)上，摆杆(70)的另外一端与槽底板(22a)固定 连接，摆杆(70)转动构成的面与水面相垂直，摆杆(70)的杆身上设 置有方便绳子(80)将摆杆(70)拉起的吊环(71)，绳子(80)远离 吊环(71)的一端固定在天桥(60)上。
10.根据权利要求6或7或8或9所述的污水中漂浮物的处理装置， 其特征在于：所述天桥(60)沿着沉淀池(10)的径向布置，天桥(60) 的一端支撑设置在水面中心处可转动的转盘(90)上，天桥(60)的另 外一端位于沉淀池(10)的外围周向布置的路墩(100)上，天桥(60) 位于路墩(100)所在侧的一端下部设置有滚轮(61)，所述滚轮(61) 与路墩(100)的墩面构成滚动配合。
说明书
污水中漂浮物的处理装置
技术领域
本发明涉及宣纸加工领域，具体涉及一种污水中漂浮物的处理装 置。
背景技术
宣纸是传统手工艺品，具有质地绵韧、光洁如玉、不蛀不腐、墨韵 万变等特点，享有“千年寿纸”的美誉。宣纸的制作工艺包括蒸煮、打 浆、捞制、晒纸、剪纸等工序，其中蒸煮、打浆和捞制工序产生的污水 中含有大量的漂浮物和有机废物等，因此需要先通过污水的处理系统进 行处理后才能符合排放标准。
传统的造纸污水的处理系统主要包括混凝池、初沉池以及二沉池 等，当污水进入到达上述的沉淀池时，一般让污水中的絮聚物或者说是 絮状污泥自然沉淀至池底并送至污泥处理装置加以处理，而沉淀池中的 上清液则直接通过排水渠外排或送入其他工段进行再利用。但是在实际 处理过程中发现，由于宣纸制造的原料主要是稻草、檀树皮等，这些原 料经过蒸煮、打浆等工序产生的污水经过混凝处理后不仅含有絮聚的有 机废物，而且还有细小的稻草、树皮等漂浮物，同时，初沉池和二沉池 这些沉淀池的口径很大，其位于室外敞口布置时也会有外界的杂物飘落 在池水中，也即是说沉淀池的水面上不可避免地会有一些漂浮物，这些 漂浮物进入到排水渠内直接排放时无疑是对环境造成污染，因此如何避 免水池中的漂浮物直接随水进入到排水渠中，进而提高污水处理的效 果，这是宣纸制造企业许要考虑的技术问题。
发明内容
本发明的目的是提供一种操作方便、使用效果好的污水中漂浮物的 处理装置。
为了实现上述目的，本发明采用的技术方案是：一种污水中漂浮物 的处理装置，其特征在于：包括沉淀池，沉淀池内设置有刮板，沉淀池 中的水面高度介于刮板的上、下板边之间，且刮板的下板边靠近水面布 置，动力驱动刮板沿着水面移动以将水面上的漂浮物刮入集废通道中。
采用上述技术方案产生的有益效果在于：通过刮板的刮移作用，可 将水面上的漂浮物刮入集废通道中进行集中处理，如此可以有效避免水 中漂浮物伴随着污水一并流入下一道处理工序，进而降低污水的处理难 度和处理成本。本发明结构简单，操作方便，且使用效果好，因此可以 在造纸等相关企业中推广应用。
