申请日2015.09.10
公开(公告)日2016.01.06
IPC分类号C02F1/58
摘要
一种废水除硫反应器，包括二次接触反应槽、混合搅拌系统、沉淀分离系统和污泥回流装置;沉淀分离系统包括沉淀分离槽，沉淀分离槽的底部连通到泥渣出口;沉淀分离槽的上部设置出水口，二次接触反应槽上设有进水口;二次接触反应槽设置在沉淀分离槽的内部，并且二次接触反应槽的底部设置开口与沉淀分离槽相通;二次接触反应槽内设置混合搅拌系统;污泥回流装置包括泥渣回流泵，泥渣回流泵的进口设置在沉淀分离槽的底部，泥渣回流泵的出口连通到二次接触反应槽。本实用新型能够有效地净化含硫废水，具有加药量少，运行成本低，是一种新型实用的含硫废水处理设备;本实用新型结构简单，无复杂零件的加工，使用方便，制造成本低廉。

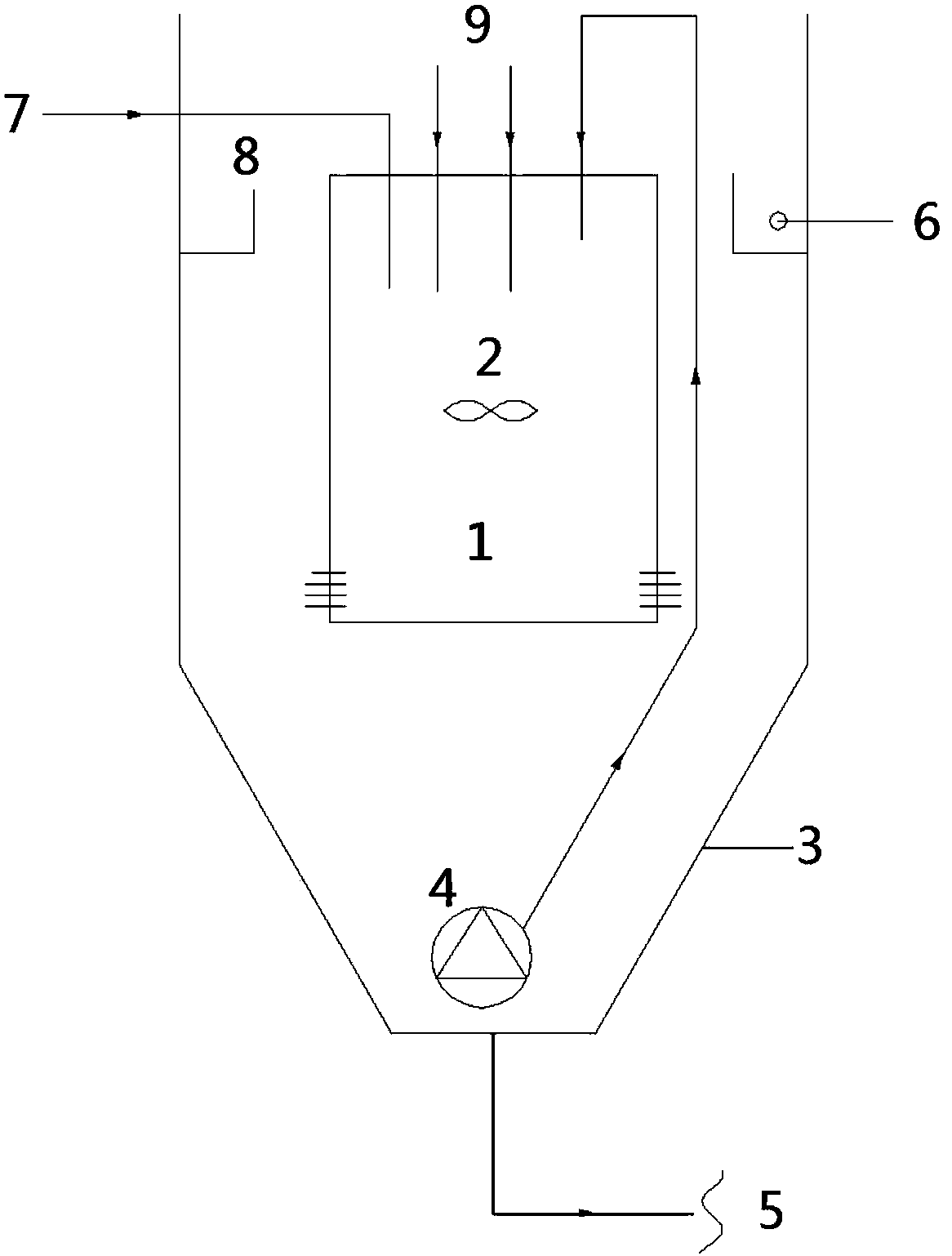

摘要附图
权利要求书
1.一种废水除硫反应器，其特征在于：包括二次接触反应槽、混合搅拌系 统、沉淀分离系统和污泥回流装置;
所述沉淀分离系统包括沉淀分离槽，所述沉淀分离槽的底部连通到泥渣出 口;所述沉淀分离槽的上部设置出水口，所述二次接触反应槽上设有进水口;
所述二次接触反应槽设置在所述沉淀分离槽的内部，并且所述二次接触反 应槽的底部设置开口与所述沉淀分离槽相通;所述二次接触反应槽内设置所述 混合搅拌系统;
所述污泥回流装置包括泥渣回流泵，所述泥渣回流泵的进口设置在所述沉 淀分离槽的底部，所述泥渣回流泵的出口连通到所述二次接触反应槽。
2.根据权利要求1所述的废水除硫反应器，其特征在于：所述二次接触反 应槽上设置有药剂投放口。
3.根据权利要求1所述的废水除硫反应器，其特征在于：所述沉淀分离槽 的上部设置出水槽，所述出水槽中设置所述出水口。
4.根据权利要求1所述的废水除硫反应器，其特征在于：所述二次接触反 应槽的底部四个方向上均设置开口与所述沉淀分离槽相通。
说明书
一种废水除硫反应器
技术领域
本实用新型涉及废水处理技术领域，尤其是涉及一种废水除硫反应器。
背景技术
含硫废水本身作为环保水处理行业的一个难题，典型废水如焦化蒸氨废水、 石油炼制废水等，其中以硫化物危害最为突出，硫化物含量超过100mg/L，对废 水生化处理系统具有非常强的抑制作用，轻则对系统造成冲击，重则可能导致 生化系统全线崩溃。常规硫化物的去除方法主要是通过投加亚铁盐，二价硫离 子与亚铁离子形成硫化亚铁沉淀，从水中得到分离，现有技术中的工艺面临的 主要问题是药剂投加量大，运行成本高。
实用新型内容
本实用新型的目的在于设计一种新型的废水除硫反应器，解决上述问题。
为了实现上述目的，本实用新型采用的技术方案如下：
一种废水除硫反应器，包括二次接触反应槽、混合搅拌系统、沉淀分离系 统和污泥回流装置;
所述沉淀分离系统包括沉淀分离槽，所述沉淀分离槽的底部连通到泥渣出 口;所述沉淀分离槽的上部设置出水口，所述二次接触反应槽上设有进水口;
所述二次接触反应槽设置在所述沉淀分离槽的内部，并且所述二次接触反 应槽的底部设置开口与所述沉淀分离槽相通;所述二次接触反应槽内设置所述 混合搅拌系统;
所述污泥回流装置包括泥渣回流泵，所述泥渣回流泵的进口设置在所述沉 淀分离槽的底部，所述泥渣回流泵的出口连通到所述二次接触反应槽。
所述二次接触反应槽上设置有药剂投放口。
所述沉淀分离槽的上部设置出水槽，所述出水槽中设置所述出水口。
所述二次接触反应槽的底部四个方向上均设置开口与所述沉淀分离槽相 通。
本实用新型的有益效果可以总结如下：
1、本实用新型能够有效地净化含硫废水，具有加药量少，运行成本低， 是一种新型实用的含硫废水处理设备。
2、本实用新型结构简单，无复杂零件的加工，使用方便，制造成本低廉。
