申请日2015.09.08
公开(公告)日2016.01.27
IPC分类号C02F11/12
摘要
本实用新型公开了厌氧颗粒污泥捕集装置，包括颗粒捕集装置、反冲洗装置及颗粒污泥回收装置，所述颗粒捕集装置内部设有滤芯，所述颗粒捕集装置底部进水端经进水管路连接至厌氧反应池的出水口，所述进水管路上设有进水阀门，所述颗粒捕集装置顶部的出水端连接有出水管路，所述出水管路上设有出水阀门，所述出水端经反冲洗管路连接至所述反冲洗装置，所述反冲洗管路上设有反冲洗阀门，所述颗粒捕集装置底部排泥端经排泥管路连接至颗粒污泥回收装置，所述颗粒污泥捕集装置的底部设有排泥阀门。本实用新型提供的厌氧颗粒污泥捕集装置，能够解决厌氧出水带泥问题，并有效回收出水中的颗粒污泥。

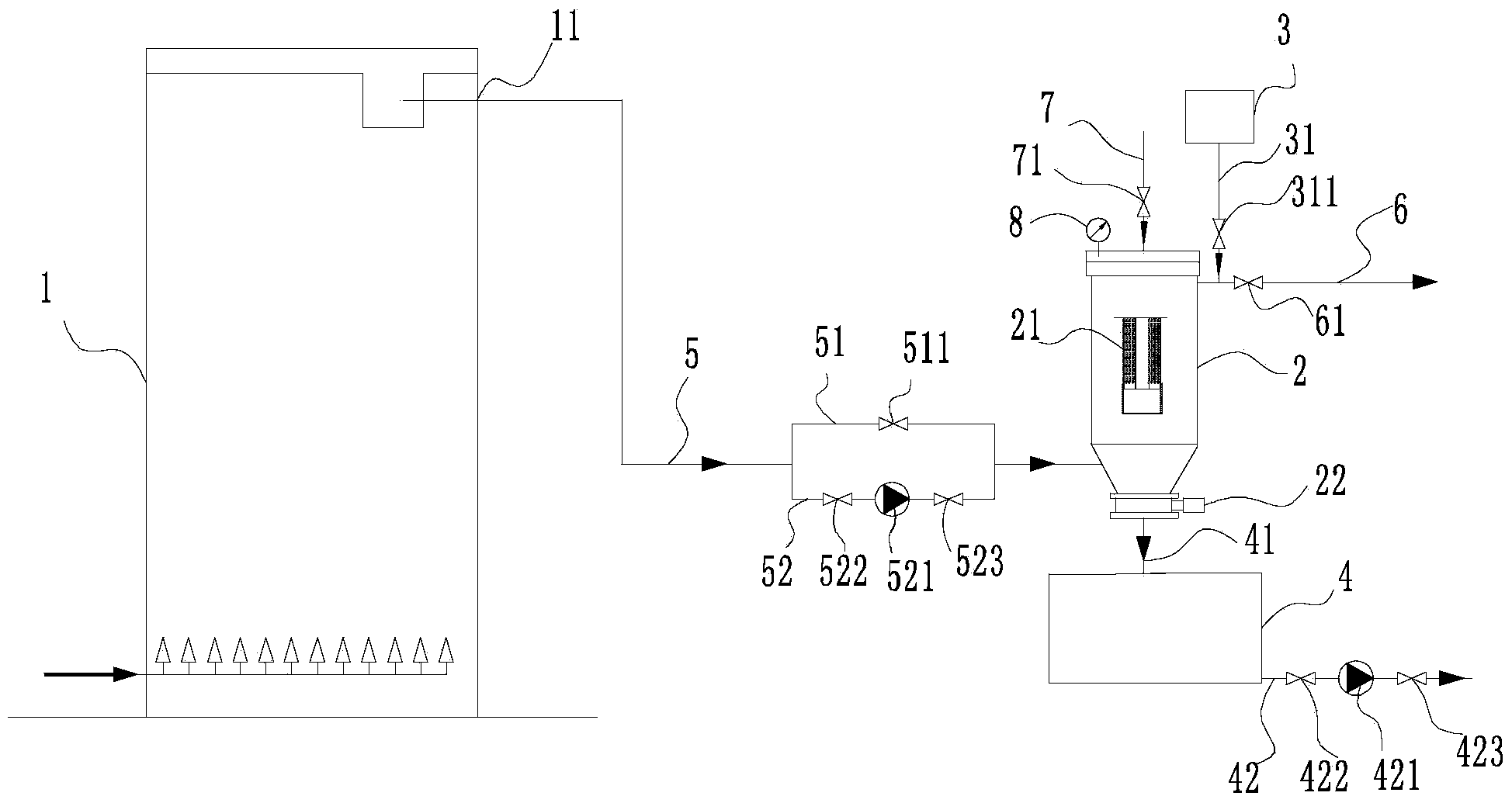

摘要附图
权利要求书
1.厌氧颗粒污泥捕集装置，其特征在于：包括颗粒捕集装置(2)、反冲洗装置(3)及颗粒污泥回收装置(4)，所述颗粒捕集装置(2)内部设有滤芯(21)，所述颗粒捕集装置(2)底部进水端经进水管路(5)连接至厌氧反应池(1)的出水口(11)，所述进水管路(5)上设有进水阀门，所述颗粒捕集装置(2)顶部的出水端连接有出水管路(6)，所述出水管路(6) 上设有出水阀门(61)，所述出水端经反冲洗管路(31)连接至所述反冲洗装置(3)，所述反冲洗管路(31)上设有反冲洗阀门(32)，所述颗粒捕集装置(2)底部排泥端经排泥管路(41)连接至颗粒污泥回收装置(4)，所述颗粒污泥捕集装置(2)的底部设有排泥阀门(22)。
2.根据权利要求1所述的厌氧颗粒污泥捕集装置，其特征在于：所述颗粒污泥捕集装置(2)顶部连接有喷淋管路(7)，所述喷淋管路(7)上设有喷淋阀门(71)。
3.根据权利要求1所述的厌氧颗粒污泥捕集装置，其特征在于：所述颗粒污泥捕集装置(2)顶部设有压力表(8)。
4.根据权利要求1所述的厌氧颗粒污泥捕集装置，其特征在于：所述进水管路(5)包括并联设置的第一进水管路(51)和第二进水管路(52)，所述第一进水管路(51)上设有第一进水阀门(511)，所述第二进水管路(52) 上设有水泵(521)，所述水泵(521)的两端分别设有第二进水阀门(522) 和第三进水阀门(523)。
5.根据权利要求1所述的厌氧颗粒污泥捕集装置，其特征在于：所述颗粒污泥回收装置(4)的出泥口经出泥管路(42)连接至厌氧反应池(1)，所述出泥管路(42)上设有污泥泵(421)，所述污泥泵(421)的两端分别设有第一出泥阀门(422)和第二出泥阀门(423)。
说明书
厌氧颗粒污泥捕集装置
技术领域
本实用新型涉及环保设备技术领域，特别涉及一种厌氧颗粒污泥捕集装置。
背景技术
现有的厌氧反应器UASB、EGSB、IC等都有不同程度的带泥现象，主要由于以下几点原因：一、三相分离器泥水气分离效果不好，导致出水带泥;二、泥的质量不好，含絮状泥较多，容易出现带泥;三、塔体高负荷运行，不能及时排泥，污泥增长导致带泥。
带泥的危害：运行初期投加污泥量相对过少，此时如果带泥严重，会使塔体菌种总量增长过慢，延长调试周期，甚至导致塔体酸化，调试失败。正常运行时，出水带泥，会增大厌氧出水COD，给后续处理工序带来压力。
厌氧颗粒污泥市场干物价格在15万元/吨，如果能有效回收利用，也可带来可观的经济收入。
目前对与厌氧带泥问题，已有的处理方法是在其后设置SST或中沉池，但其只能减少带泥量，不能彻底根除带泥问题，且占地面积大，建设周期长，造价高，维修不便等缺点。
实用新型内容
本实用新型目的是提供一种厌氧颗粒污泥捕集装置，其可解决厌氧反应池出水带泥问题。
基于上述问题，本实用新型提供的技术方案是：
厌氧颗粒污泥捕集装置，包括颗粒捕集装置、反冲洗装置及颗粒污泥回收装置，所述颗粒捕集装置内部设有滤芯，所述颗粒捕集装置底部进水端经进水管路连接至厌氧反应池的出水口，所述进水管路上设有进水阀门，所述颗粒捕集装置顶部的出水端连接有出水管路，所述出水管路上设有出水阀门，所述出水端经反冲洗管路连接至所述反冲洗装置，所述反冲洗管路上设有反冲洗阀门，所述颗粒捕集装置底部排泥端经排泥管路连接至颗粒污泥回收装置，所述颗粒污泥捕集装置的底部设有排泥阀门。
在其中的一个实施例中，所述颗粒污泥捕集装置顶部连接有喷淋管路，所述喷淋管路上设有喷淋阀门。
在其中的一个实施例中，所述颗粒污泥捕集装置顶部设有压力表。
在其中的一个实施例中，所述进水管路包括并联设置的第一进水管路和第二进水管路，所述第一进水管路上设有第一进水阀门，所述第二进水管路上设有水泵，所述水泵的两端分别设有第二进水阀门和第三进水阀门。
在其中的一个实施例中，所述颗粒污泥回收装置的出泥口经出泥管路连接至厌氧反应池，所述出泥管路上设有污泥泵，所述污泥泵的两端分别设有第一出泥阀门和第二出泥阀门。
与现有技术相比，本实用新型的优点是：
1.采用本实用新型的技术方案，能够回收厌氧反应池颗粒污泥，解决厌氧反应池出水带泥问题，避免因为带泥问题增加出水COD负荷而影响后续工序运行;
2.采用本实用新型的技术方案，该装置结构紧凑，占地面积小，安全可靠，安装方便，维护方便;
3.采用本实用新型的技术方案，该装置可反复再生，重复使用，费用投资少。
