申请日2017.01.09
公开(公告)日2017.09.08
IPC分类号C02F1/04; C02F1/28; C02F103/18
摘要
本实用新型提供了一种火电厂高盐含量废水零排放净化处理艺设备，包括：废水收集箱、喷淋泵、干燥箱和湿热空气处理装置;所述干燥箱中含有柔性吸附介质，所述喷淋泵将废水均匀的喷附在柔性吸附介质上，在所述干燥箱中干燥热风将附在柔性吸附介质上的废水蒸发结晶，结晶附在柔性吸附介质上，将结晶与柔性吸附介质进行分离，其中在蒸发结晶过程中产生的湿热空气通过湿热空气处理装置得到干净凝结水，凝结水被回收到循环水池中，同时由湿热空气处理装置产生的干燥热风通过干燥热风入口输送给干燥箱。本实用新型实施例的火电厂高盐含量废水零排放净化处理设备主要针对制备高盐废水及脱硫浓缩后的废水的处理，该设备可实现节能和废水零排放功能。
权利要求书

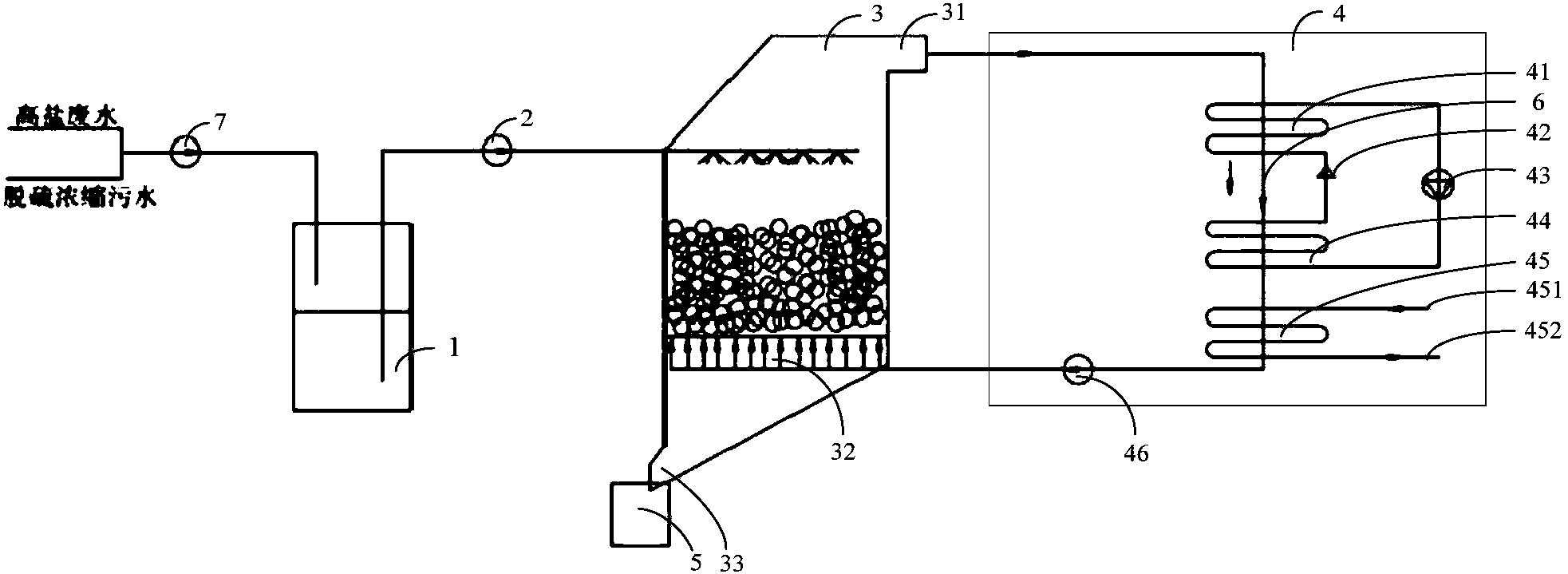

1.一种火电厂高盐含量废水零排放净化处理设备，其特征在于，包括：废水收集箱、喷淋泵、干燥箱和湿热空气处理装置;
所述喷淋泵一端通过管道与废水收集箱相连接;所述喷淋泵另一端通过管道与干燥箱连通;
所述干燥箱中含有柔性吸附介质，所述喷淋泵将废水均匀的喷附在柔性吸附介质上;
所述干燥箱上部设有湿热空气出口，其中部设有干燥热风入口，其下部设有结晶物排出口;
所述湿热空气处理装置的一端通过湿热空气通道与湿热空气出口连通，另一端通过湿热空气通道与干燥热风入口连通;
在所述干燥箱中干燥热风将附在柔性吸附介质上的废水蒸发结晶，结晶附在柔性吸附介质上，将结晶与柔性吸附介质进行分离，结晶通过结晶物排出口排出到结晶盐颗粒收集箱，其中在蒸发结晶过程中产生的湿热空气通过湿热空气处理装置得到干净凝结水，凝结水被回收到循环水池中，同时由湿热空气处理装置产生的干燥热风通过干燥热风入口输送给干燥箱。
2.根据权利要求1所述的火电厂高盐含量废水零排放净化处理设备，其特征在于，还包括输送泵，所述输送泵通过管道与废水收集箱相连通。
3.根据权利要求1所述的火电厂高盐含量废水零排放净化处理设备，其特征在于，所述湿热空气处理装置包括：蒸发器、两端分别与蒸发器的一端和冷凝器的一端相连的膨胀阀、两端分别与蒸发器的另一端和冷凝器的另一端相连的压缩机和冷凝器，所述蒸发器、膨胀阀、压缩机和冷凝器共同形成了封闭回路;所述湿热空气通道贯穿在蒸发器和冷凝器之中，所述湿热空气通道在蒸发器处设置有与循环水池连通的通道。
4.根据权利要求3所述的火电厂高盐含量废水零排放净化处理设备，其特征在于，所述封闭回路中有低沸点工质。
5.根据权利要求1所述的火电厂高盐含量废水零排放净化处理设备，其特征在于，所述湿热空气处理装置还包括：两端分别设置有高温蒸汽入口和低温蒸汽出口的暖风器和循环风机，所述湿热空气通道贯穿于所述暖风器中并与循环风机的一端连通，所述循环风机的另一端与干燥箱连通。
6.根据权利要求1所述的火电厂高盐含量废水零排放净化处理设备，其特征在于，所述柔性吸附介质的材质为金属。
说明书
一种火电厂高盐含量废水零排放净化处理设备
技术领域
本实用新型涉及一种废水处理设备，特别涉及一种火电厂高盐含量废水零排放净化处理设备。
背景技术
水资源短缺的问题和外排废水的污染问题已成为世界性问题，废水排放标准的要求也日益严格。火电厂是用水和排水的大户，其中火电厂废水组成主要有以下几方面：
1)冷却水排污废水;
2)锅炉排污废水;
3)制备除盐水排污废水;
4)脱硫废水;
5)生活、消防排污废水等;
从经济运行和保护环境出发，节约用水和减少火电厂的外排废水已显得十分必要。其中脱硫废水主要包括悬浮物、过饱和的亚硫酸盐、硫酸盐以及重金属，其中很多是第一类污染物，再加上水质的特殊性，脱硫废水处理难度较大;同时，由于各种重金属离子对环境有很强的污染性，因此，对脱硫废水的处理显得十分必要。
高盐废水是指总含盐质量分数至少1%的废水。这种废水含有多种物质(包括盐、油、有机重金属和放射性物质)。这些高盐、高有机物废水，若未经处理直接排放，势必会对水体生物、生活饮用水和工农业生产用水生产极大的危害。但常规处理方法中盐水浓度不能过高，亟待开发处理更高浓度的高盐废水的工艺技术。
实用新型内容
为了解决上述技术问题，本实用新型实施例提供了一种火电厂高盐含量废水零排放净化处理设备。该火电厂高盐含量废水零排放净化处理设备主要针对制备高盐废水及脱硫浓缩后的废水的处理。
本实用新型实施例提供了一种火电厂高盐含量废水零排放净化处理设备，包括：废水收集箱、喷淋泵、干燥箱和湿热空气处理装置;
所述喷淋泵一端通过管道与废水收集箱相通;所述喷淋泵另一端通过管道与干燥箱连通;
所述干燥箱中含有柔性吸附介质，所述喷淋泵将废水均匀的喷附在柔性吸附介质上;
所述干燥箱上部设有湿热空气出口，其中部设有干燥热风入口，其下部设有结晶物排出口;
所述湿热空气处理装置的一端通过湿热空气通道与湿热空气出口连通，另一端通过湿热空气通道与干燥热风入口连通;
在所述干燥箱中干燥热风将附在柔性吸附介质上的废水蒸发结晶，结晶附在柔性吸附介质上，将结晶与柔性吸附介质进行分离，结晶通过结晶物排出口排出到结晶盐颗粒收集箱，其中在蒸发结晶过程中产生的湿热空气通过湿热空气处理装置得到干净凝结水，凝结水被回收到循环水池中，同时由湿热空气处理装置产生的干燥热风通过干燥热风入口输送给干燥箱。
可选地，还包括输送泵，所述输送泵通过管道与废水收集箱相连通。
可选地，所述湿热空气处理装置包括蒸发器、两端分别与蒸发器的一端和冷凝器的一端相连的膨胀阀、两端分别与蒸发器的另一端和冷凝器的另一端相连的压缩机和冷凝器，所述蒸发器、膨胀阀、压缩机和冷凝器共同形成了封闭回路;湿热空气通道贯穿在蒸发器和冷凝器之中，所述湿热空气通道在蒸发器处设置有与循环水池连通的通道。
可选地，所述封闭回路中有低沸点工质。
可选地，所述湿热空气处理装置还包括：两端分别设置有高温蒸汽入口和低温蒸汽出口的暖风器和循环风机，所述湿热空气通道贯穿在所述暖风器中并与循环风机的一端连通，所述循环风机的另一端与干燥箱连通。
可选地，所述柔性吸附介质的材质为金属。
本实用新型的实施例具有如下有益效果：本实用新型实施例的火电厂高盐含量废水零排放净化处理设备主要针对制备高盐废水及脱硫浓缩后的废水的处理，该设备可实现节能和废水零排放功能。
