申请日2015.09.07
公开(公告)日2015.12.16
IPC分类号C02F11/14; C02F11/12
摘要

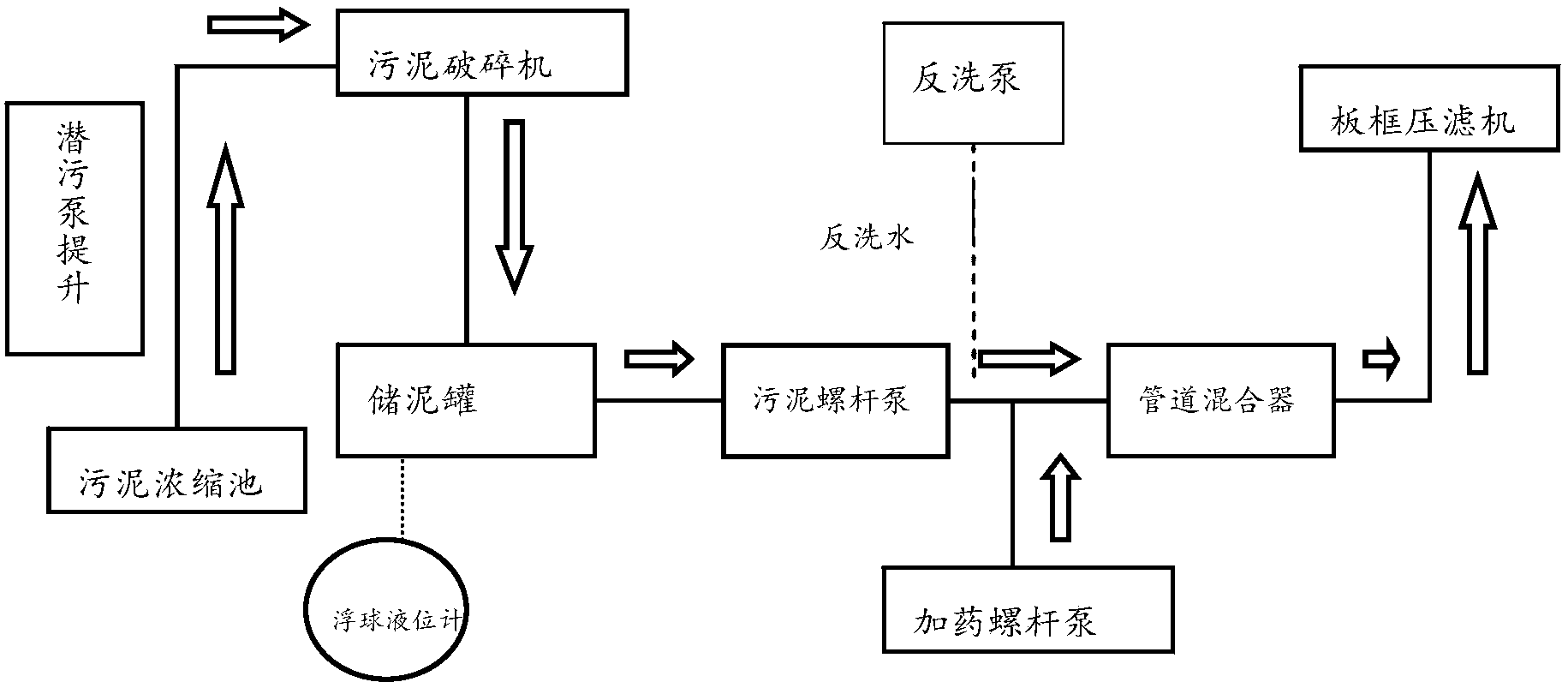

本发明涉及一种污水处理配套的污泥脱水系统，其特征是：包括浓缩池、污泥螺杆泵、储泥罐、潜污泵和污泥破碎机，所述浓缩池上连接有潜污泵，所述潜污泵与污泥破碎机连接，所述储泥罐与污泥螺杆泵连接。有益效果:本发明在进泥口增加了破碎机，把污泥中的大物块，塑料等切碎，防止螺杆泵的磨损;提高了螺杆泵的使用寿命，污泥由储泥池利用潜水泵提升至小储泥罐，减小螺杆泵的安装高程，工作负荷;由于污泥在储泥罐中有停留时间，可以使污泥进一步浓缩，将螺杆泵的流量改为20m3/h，使板框进泥时间缩短，减少产泥周期，降低能耗、泥饼含水率。
摘要附图
权利要求书
1.一种污水处理配套的污泥脱水系统，其特征是：包括浓缩池、污 泥螺杆泵、储泥罐、潜污泵和污泥破碎机，所述浓缩池上连接有潜污 泵，所述潜污泵与污泥破碎机连接，所述储泥罐与污泥螺杆泵连接。
2.根据权利要求1所述的污水处理配套的污泥脱水系统，其特征是： 所述污泥螺杆泵后端通过管路连接有加药螺杆泵，所述加药螺杆泵后端通 过管路连接管路混合器进入板框压滤机。
3.根据权利要求1所述的污水处理配套的污泥脱水系统，其特征是： 所述储泥罐中置有浮球液位计。
4.根据权利要求1或2所述的污水处理配套的污泥脱水系统，其特 征是：所述污泥螺杆泵的进泥口直径为D80-D100，浓缩池的出泥管道直 径为D100-D125。
说明书
污水处理配套的污泥脱水系统
技术领域
本发明属于污水处理设备，尤其涉及一种污水处理配套的污泥脱水 系统。
背景技术
污水处理配套的污泥脱水系统，由于储泥池池容小，气浮池排出的浮 渣在储泥池内停留时间很短，每台进泥泵的流量是12m3/h,不能满足板框 压滤机的供泥需求，且储泥池污水容易外溢。浓缩池到螺杆泵的地面安装 高度差较大(约为4m)，螺杆泵的处理能力为12m3/h无法满足污泥脱水机， 导致储泥池污水外溢，造成河道二次污染，直接影响进水水质;浓缩池的 液面高度小于螺杆泵的安装高度。这样导致螺杆泵不易吸泥，即使能吸泥， 对螺杆泵的定子磨损厉害，减少螺杆泵的使用寿命。螺杆泵前面缺少污泥 破碎机，如果污泥中含有大物块，或者塑料袋等，容易造成螺杆泵的磨损， 储泥池能杂物较多导致污泥螺杆泵经常堵塞，造成定子、转子经常损坏影 响污泥泵的正常运行。减少其使用寿命。
发明内容
本发明是为了克服现有技术中的不足，提供一种污水处理配套的污泥 脱水系统，能将污泥输送至板框压滤机，减少了板框压滤机进泥的时间， 减少对设备的损害，从而保证了后序设备的正常运行。
本发明为实现上述目的，通过以下技术方案实现，一种污水处理配套 的污泥脱水系统，其特征是：包括浓缩池、污泥螺杆泵、储泥罐、潜污 泵和污泥破碎机，所述浓缩池上连接有潜污泵，所述潜污泵与污泥破 碎机连接，所述储泥罐与污泥螺杆泵连接。
所述污泥螺杆泵后端通过管路连接有加药螺杆泵，所述加药螺杆泵后 端通过管路连接管路混合器进入板框压滤机。
所述储泥罐中置有浮球液位计。
所述污泥螺杆泵的进泥口直径为D80-D100，浓缩池的出泥管道直径 为D100-D125。
有益效果:与现有技术相比，本发明在进泥口增加了破碎机，把污 泥中的大物块，塑料等切碎，防止螺杆泵的磨损;提高了螺杆泵的使用寿 命，由于增加了螺杆泵的进泥流量(12m3/h增加到20m3/h)，减少了板 框压滤机进泥的时间，提高工作效率，污泥由储泥池利用潜水泵提升至小 储泥罐，减小螺杆泵的安装高程，工作负荷;由于污泥在储泥罐中有停留 时间，可以使污泥进一步浓缩，在停用螺杆泵时，可以用反洗泵清理螺杆 泵管路内污泥;将螺杆泵的流量改为20m3/h，使板框进泥时间缩短，减少 产泥周期，降低能耗、泥饼含水率;增设加药泵投加絮凝剂，污泥与絮凝 剂经管路混合器混合可以使污泥进入板框之前进一步絮凝浓缩。
