申请日2015.08.26
公开(公告)日2016.02.03
IPC分类号C02F9/14
摘要
本实用新型涉及一种MBR工艺市政污水处理装置，包括：容器壳体，所述容器壳体内部设置有膜组件，所述膜组件左侧为兼氧池，所述膜组件右端为膜生物反应池;所述兼氧池左侧连接有污水进口;所述膜生物反应池右上端设置有自吸泵，所述自吸泵通过泵管内伸膜生物反应池内，所述泵管顶端安装有过滤器;所述膜生物反应池右下端设置有回流泵，所述回流泵通过回流管分别和膜生物反应池及兼氧池连通;所述容器壳体下方安装有支腿;本实用新型的有益效果是：一种MBR工艺市政污水处理装置，通过在容器壳体内部设置膜组件将容器壳体内部分为兼氧池和膜生物反应池对污水进行多重反应;通过设置回流泵将混合液回流循环反应，使反应程度最大化;通过设置过滤器和自吸泵，将清水吸出;本实用新型设备简单，运行方便，造价相对较低，便于管理，且不存在堵塞问题。
权利要求书

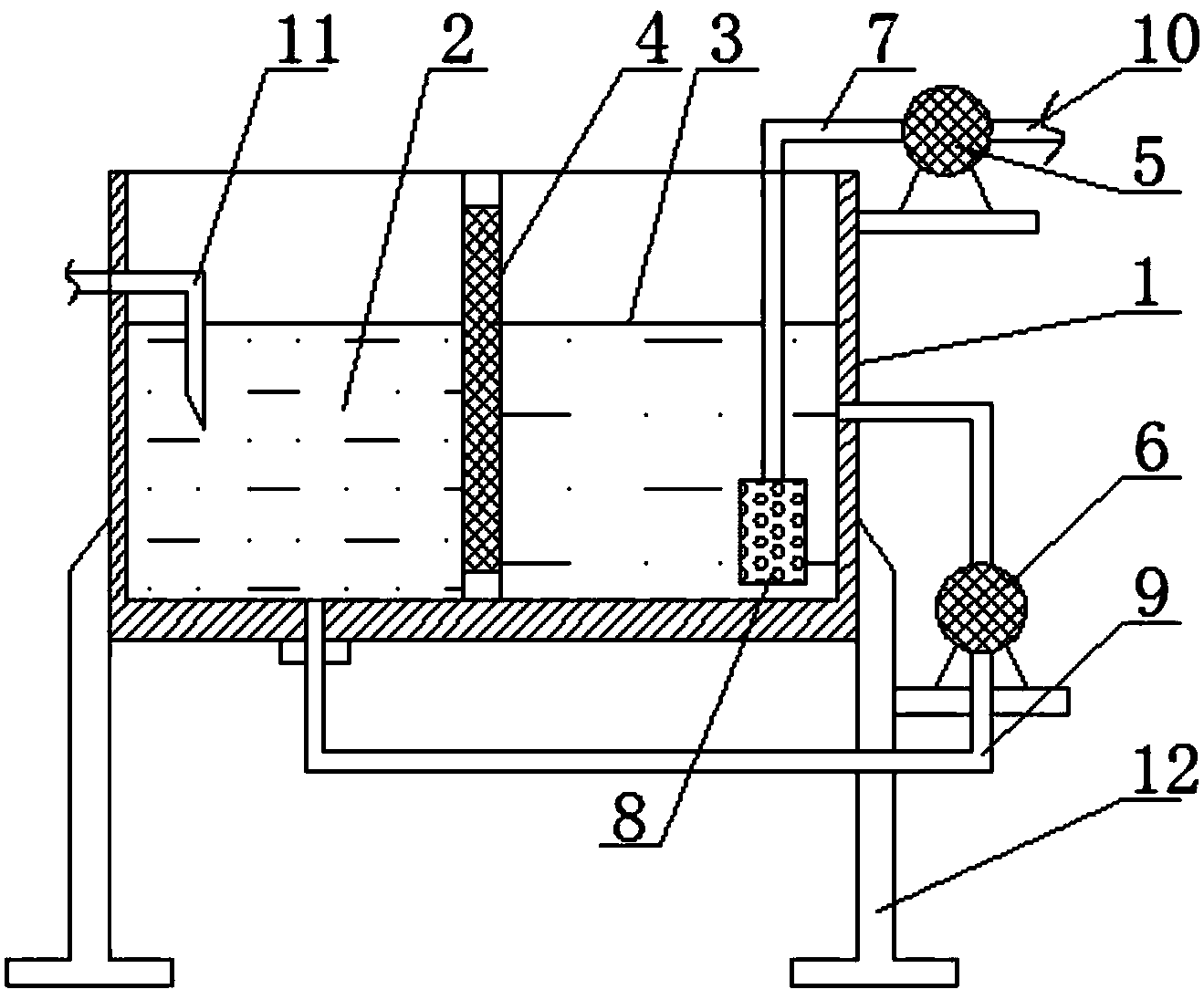

1.一种MBR工艺市政污水处理装置，包括：容器壳体(1)，其特征在于：所述容器壳体(1)内部设置有膜组件(4)，所述膜组件(4)左侧为兼氧池(2)，所述膜组件(4)右端为膜生物反应池(3);所述兼氧池(2)左侧连接有污水进口 (11);所述膜生物反应池(3)右上端设置有自吸泵(5)，所述自吸泵(5)通过泵管 (7)内伸膜生物反应池(3)内，所述泵管(7)顶端安装有过滤器(8);所述膜生物反应池(3)右下端设置有回流泵(6)，所述回流泵(6)通过回流管(9)分别和膜生物反应池(3)及兼氧池(2)连通;所述容器壳体(1)下方安装有支腿(12)。
2.根据权利要求1所述的一种MBR工艺市政污水处理装置，其特征在于：所述支腿(12)和容器壳体(1)为一体式机构。
3.根据权利要求1所述的一种MBR工艺市政污水处理装置，其特征在于：所述容器壳体(1)为TA10合金材料制成。
4.根据权利要求1所述的一种MBR工艺市政污水处理装置，其特征在于：所述过滤器(8)为生物膜过滤器。
说明书
一种MBR工艺市政污水处理装置
技术领域
本实用新型涉及污水处理设备领域，具体的说是一种MBR工艺市政污水处理装置。
背景技术
中国是一个缺水国家,污水处理及回用是开发利用水资源的有效措施。污水回用是将城市污水、工业污水通过膜生物反应器等设备处理之后,将其用于绿化、冲洗、补充观赏水体等非饮用目的,而将清洁水用于饮用等高水质要求的用途。城市污水、工业污水就近可得,可免去长距离输水，而实现就近处理实现水资源的充分利用，同时污水经过就近处理，也可防止污水在长距离输送过程中造成污水渗漏，导致污染地下水源。污水回用已经在世界上许多缺水的地区广泛采用,被认为21世纪污水处理最实用技术。MBR技术是膜分离技术与生物处理技术有机结合之新型态废水处理系统，随着该技术的不断成熟，正得到越来越广泛的应用;MBR为膜生物反应器(MembraneBio-Reactor)的简称,是一种将膜分离技术与生物技术有机结合的新型水处理技术，它利用膜分离设备将生化反应池中的活性污泥和大分子有机物截留住，省掉二沉池。膜-生物反应器工艺通过膜的分离技术大大强化了生物反应器的功能，使活性污泥浓度大大提高，其水力停留时间(HRT)和污泥停留时间(SRT)可以分别控制。膜生物反应器因其有效的截留作用，可保留世代周期较长的微生物，可实现对污水深度净化，同时硝化菌在系统内能充分繁殖，其硝化效果明显，对深度除磷脱氮提供可能;现有MBR污水处理装置结构较为简单，越来越难满足复杂的工艺要求。
基于以上原因，需要一种MBR工艺市政污水处理装置被设计出来，通过在容器壳体内部设置膜组件将容器壳体内部分为兼氧池和膜生物反应池对污水进行多重反应;通过设置回流泵将混合液回流循环反应，使反应程度最大化;通过设置过滤器和自吸泵，将清水吸出，即一种MBR工艺市政污水处理装置。
实用新型内容
为了解决上述现有污水处理装置存在的技术问题，本实用新型提供一种MBR 工艺市政污水处理装置。
本实用新型解决其技术问题所采用的技术方案是：
一种MBR工艺市政污水处理装置，包括：容器壳体，所述容器壳体内部设置有膜组件，所述膜组件左侧为兼氧池，所述膜组件右端为膜生物反应池;所述兼氧池左侧连接有污水进口;所述膜生物反应池右上端设置有自吸泵，所述自吸泵通过泵管内伸膜生物反应池内，所述泵管顶端安装有过滤器;所述膜生物反应池右下端设置有回流泵，所述回流泵通过回流管分别和膜生物反应池及兼氧池连通;所述容器壳体下方安装有支腿。
作为本实用新型的优选方案，所述支腿和容器壳体为一体式机构，具有很好的结构稳定性。
作为本实用新型的优选方案，所述容器壳体为TA10合金材料制成，具有很好的耐腐蚀性。
作为本实用新型的优选方案，所述过滤器为生物膜过滤器，具有很好的过滤效果。
本实用新型的有益效果是：一种MBR工艺市政污水处理装置，通过在容器壳体内部设置膜组件将容器壳体内部分为兼氧池和膜生物反应池对污水进行多重反应;通过设置回流泵将混合液回流循环反应，使反应程度最大化;通过设置过滤器和自吸泵，将清水吸出;本实用新型设备简单，运行方便，造价相对较低，便于管理，且不存在堵塞问题。
