申请日2017.01.08
公开(公告)日2017.08.15
IPC分类号B01D29/11; B01D29/90
摘要
本实用新型提供了一种改进型污水净化过滤筒，属于污水处理装置领域。它解决了现有过滤筒过滤效率低问题。本改进型污水净化过滤筒，包括顶部开口，底部设有圆形封板的筒体，筒体侧部具有若干过滤孔，还包括分别设在筒体内的若干喇叭形隔板和若干圆形挡板，若干隔板和若干挡板依次间隔设置，且靠近筒体顶部位置为挡板，若干隔板通过连接杆一连接，若干挡板通过连接杆二连接，连接杆二垂直连接在若干挡板圆心位置，并与筒体同轴设置，连接杆一与筒体轴线平行，隔板小口径端位于大口径端上方，大口径端与筒体内壁相抵，挡板直径大于隔板小口径端直径。本过滤筒利用率更高。
权利要求书

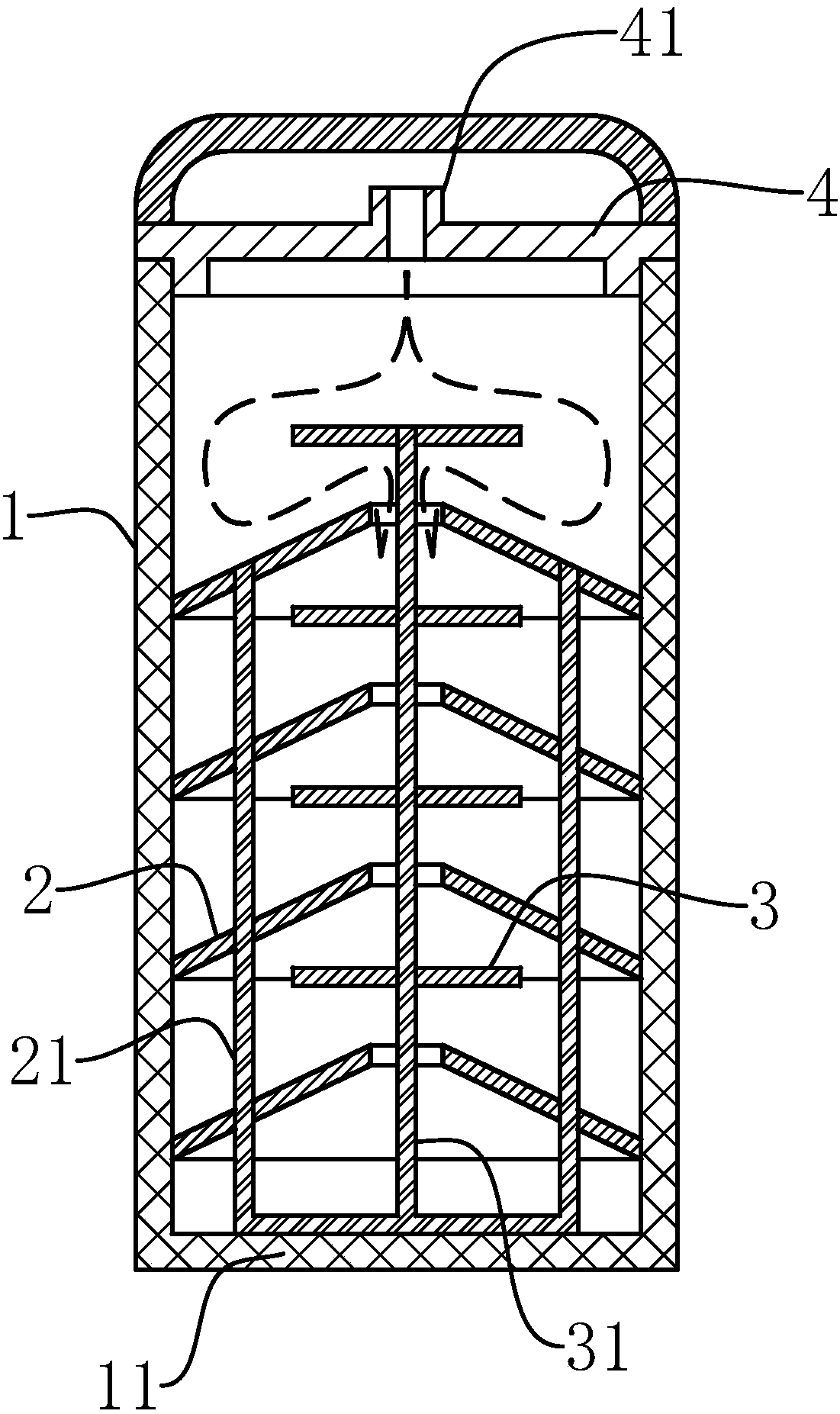

1.一种改进型污水净化过滤筒，包括顶部开口，底部设有圆形封板(11)的筒体(1)，筒体(1)侧部具有若干过滤孔，其特征在于：还包括分别设在筒体(1)内的若干喇叭形隔板(2)和若干圆形挡板(3)，若干隔板(2)和若干挡板(3)依次间隔设置，且靠近筒体(1)顶部位置为挡板(3)，若干隔板(2)通过连接杆一(21)连接，若干挡板(3)通过连接杆二(31)连接，连接杆二(31)垂直连接在若干挡板(3)圆心位置，并与筒体(1)同轴设置，连接杆一(21)与筒体(1)轴线平行，隔板(2)小口径端位于大口径端上方，大口径端与筒体(1)内壁相抵，挡板(3)直径大于隔板(2)小口径端直径。
2.根据权利要求1所述的一种改进型污水净化过滤筒，其特征在于：所述的连接杆一(21)和连接杆二(31)底端相互连接，并支撑在封板(11)上。
3.根据权利要求2所述的一种改进型污水净化过滤筒，其特征在于：还包括盖在筒体(1)顶部的圆形盖板(4)，盖板(4)圆心位置设有进水接口(41)。
4.根据权利要求3所述的一种改进型污水净化过滤筒，其特征在于：所述的挡板(3)和隔板(2)均为不锈钢板。
说明书
一种改进型污水净化过滤筒
技术领域
本实用新型属于污水处理装置技术领域，涉及一种改进型污水净化过滤筒。
背景技术
现有污水处理过滤筒一般为底部封闭顶部开口的圆筒状结构，利用侧部进行过滤，污水过滤时，污物下沉，筒体靠近底部的筒壁利用率较高，导致筒体靠近顶部的筒壁利用率偏低，同时清污困难，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能提高过滤筒利用率的改进型污水净化过滤筒。
本实用新型的目的可通过下列技术方案来实现：一种改进型污水净化过滤筒，包括顶部开口，底部设有圆形封板的筒体，筒体侧部具有若干过滤孔，其特征在于：还包括分别设在筒体内的若干喇叭形隔板和若干圆形挡板，若干隔板和若干挡板依次间隔设置，且靠近筒体顶部位置为挡板，若干隔板通过连接杆一连接，若干挡板通过连接杆二连接，连接杆二垂直连接在若干挡板圆心位置，并与筒体同轴设置，连接杆一与筒体轴线平行，隔板小口径端位于大口径端上方，大口径端与筒体内壁相抵，挡板直径大于隔板小口径端直径。
污水从筒体顶部进入筒体，经过最上方挡板阻挡，使污水流到最上方隔板和筒体之间，并被筒体过滤，同时部分污水满出，并依次向下流动，使得能更好的利用筒体各高度位置过滤，避免污水只利用筒体底部位置过滤，使得过滤筒利用率更高。
在上述的一种改进型污水净化过滤筒中，所述的连接杆一和连接杆二底端相互连接，并支撑在封板上。
因此可以方便整体拆卸隔板和挡板进行清理。
在上述的一种改进型污水净化过滤筒中，还包括盖在筒体顶部的圆形盖板，盖板圆心位置设有进水接口。
在上述的一种改进型污水净化过滤筒中，所述的挡板和隔板均为不锈钢板。
与现有技术相比，本实用新型具有如下优点：
污水从筒体顶部进入筒体，经过最上方挡板阻挡，使污水流到最上方隔板和筒体之间，并被筒体过滤，同时部分污水满出，并依次向下流动，使得能更好的利用筒体各高度位置过滤，避免污水只利用筒体底部位置过滤，使得过滤筒利用率更高。
