申请日2017.01.09
公开(公告)日2018.03.16
IPC分类号C02F9/08
摘要
本实用新型公开了一种化工车间废水处理装置，包括池体，所述池体中纵向设有隔板，隔板将尺体分割为沉淀池和清水池，所述沉淀池上方开口处覆盖有第一滤网，隔板的中部偏上位置设有溢流口，溢流口处设有第二滤网，沉淀池上方设有废水管，废水管连接至车间废水源。车间废水由废水管流入沉淀池中，经过第一滤网初次过滤，并在沉淀池中沉淀，清水由溢流口进入清水池中，经过溢流口时二次滤网再次过滤。所述清水池一侧下方设有清水出口，清水由清水出口放出。所述第一滤网的一侧设有固定轴，固定轴与动力系统连接，废水净化完成后，动力系统带动固定轴旋转，进而带动第一滤网翻转，便于工作人员清理第一滤网上的污物。
权利要求书

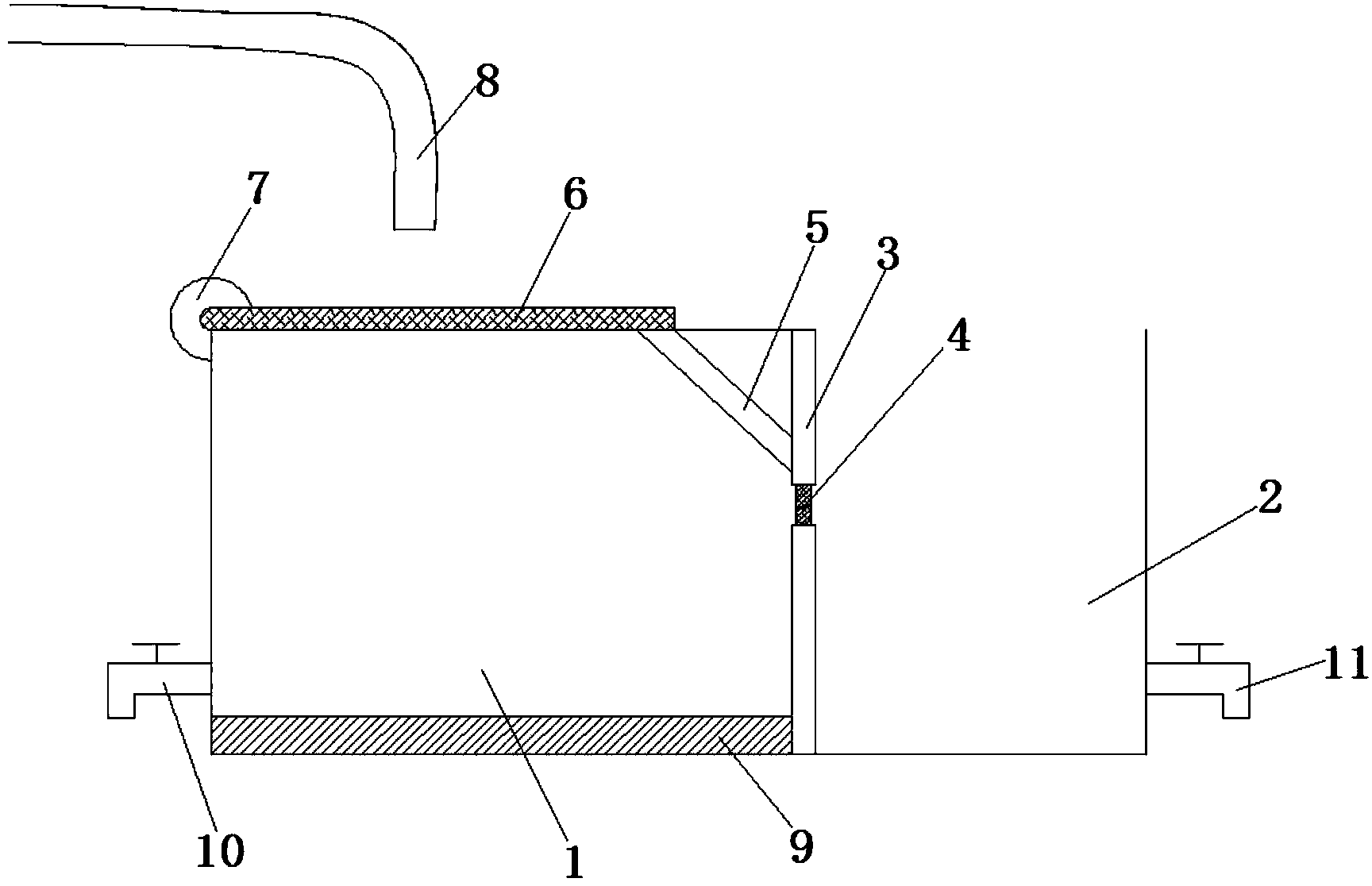

1.一种化工车间废水处理装置，包括池体，所述池体中纵向设有隔板(3)，隔板(3)将尺体分割为沉淀池(1)和清水池(2)，其特征在于，所述沉淀池(1)上方开口处覆盖有第一滤网(6)，隔板(3)的中部偏上位置设有溢流口，溢流口处设有第二滤网(4)，沉淀池(1)上方设有废水管(8);所述第一滤网(6)的一侧设有固定轴，固定轴与动力系统连接，所述动力系统具体为电机(7)。
2.根据权利要求1所述的一种化工车间废水处理装置，其特征在于，所述废水管(8)连接至车间废水源。
3.根据权利要求1所述的一种化工车间废水处理装置，其特征在于，所述沉淀池(1)顶部设有紫外线消毒灯(5)。
4.根据权利要求1所述的一种化工车间废水处理装置，其特征在于，所述沉淀池(1)底部设有活性炭层(9)。
5.根据权利要求1所述的一种化工车间废水处理装置，其特征在于，所述清水池(2)一侧下方设有清水出口(11)。
6.根据权利要求1所述的一种化工车间废水处理装置，其特征在于，所述沉淀池(1)一侧下方设有排污口(10)。
7.根据权利要求5或6所述的一种化工车间废水处理装置，其特征在于，所述排污口(10)和清水出口(11)上均设有电磁阀。
说明书
一种化工车间废水处理装置
技术领域
本实用新型涉及废水处理领域，尤其涉及一种化工车间废水处理装置。
背景技术
化工企业生产的产品多种多样，成分复杂，由化工车间排出的废水也多种多样，多数具有毒性，不易净化，，易使水质恶化。化工废水的排放不仅会对环境造成较大的污染，而且会对人类自身的健康造成很大的威胁。目前，现有的化工废水处理设备进行废水处理无法将废水中的有用成分进行回收，而且化工生产过程中往往产生的废水量较大，这样就增加了设备的负荷，造成处理能力下降，效率低，成本高。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种化工车间废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种化工车间废水处理装置，包括池体，所述池体中纵向设有隔板，隔板将尺体分割为沉淀池和清水池，所述沉淀池上方开口处覆盖有第一滤网，隔板的中部偏上位置设有溢流口，溢流口处设有第二滤网，沉淀池上方设有废水管;所述第一滤网的一侧设有固定轴，固定轴与动力系统连接，所述动力系统具体为电机。
优选地，所述废水管连接至车间废水源。
优选地，所述沉淀池顶部设有紫外线消毒灯。
优选地，所述沉淀池底部设有活性炭层。
优选地，所述清水池一侧下方设有清水出口。
优选地，所述沉淀池一侧下方设有排污口。
优选地，所述排污口和清水出口上均设有电磁阀。
与现有技术相比，本实用新型的有益效果是：
1、车间废水由废水管流入沉淀池中，经过第一滤网初次过滤，并在沉淀池中沉淀，清水由溢流口进入清水池中，经过溢流口时二次滤网再次过滤。清水由清水出口放出。
2、第一滤网的一侧设有固定轴，固定轴与动力系统连接，废水净化完成后，动力系统带动固定轴旋转，进而带动第一滤网翻转，便于工作人员清理第一滤网上的污物。
3、沉淀池顶部设有紫外线消毒灯，采用紫外线消毒灯对废水进行杀菌消毒，提高净水效果和水质。沉淀池底部设有活性炭层，活性炭层提高了自然沉淀的效率,运行成本低。
