申请日2017.01.09
公开(公告)日2017.10.03
IPC分类号B01D36/04; C02F1/00
摘要
本实用新型公开了一种环保废水处理管装置，其结构包括废水入口、袋式过滤器、缓冲管道、冲水蝴蝶阀、精过滤装置、化学沉淀池、蓄电池组、液体流量传感器、净水出口、清水管道，所述的废水入口和袋式过滤器相连接，所述的袋式过滤器和冲水蝴蝶阀用缓冲管道连接，所述的冲水蝴蝶阀与清水管道活动连接，所述的液体流量传感器与缓冲管道相连接，所述的精过滤装置和净水出口相连接，本实用新型设有冲水蝴蝶阀可以利用清水管道的水，冲刷管道，不会造成水管的堵塞，设有袋式过滤器，采用滤篮侧漏机率小，能正确地保障过滤精度，并能快捷地改换滤袋，使得操作成本下降，还设有化学沉淀池和经过滤装置可以提高废水的过滤与净化。
权利要求书

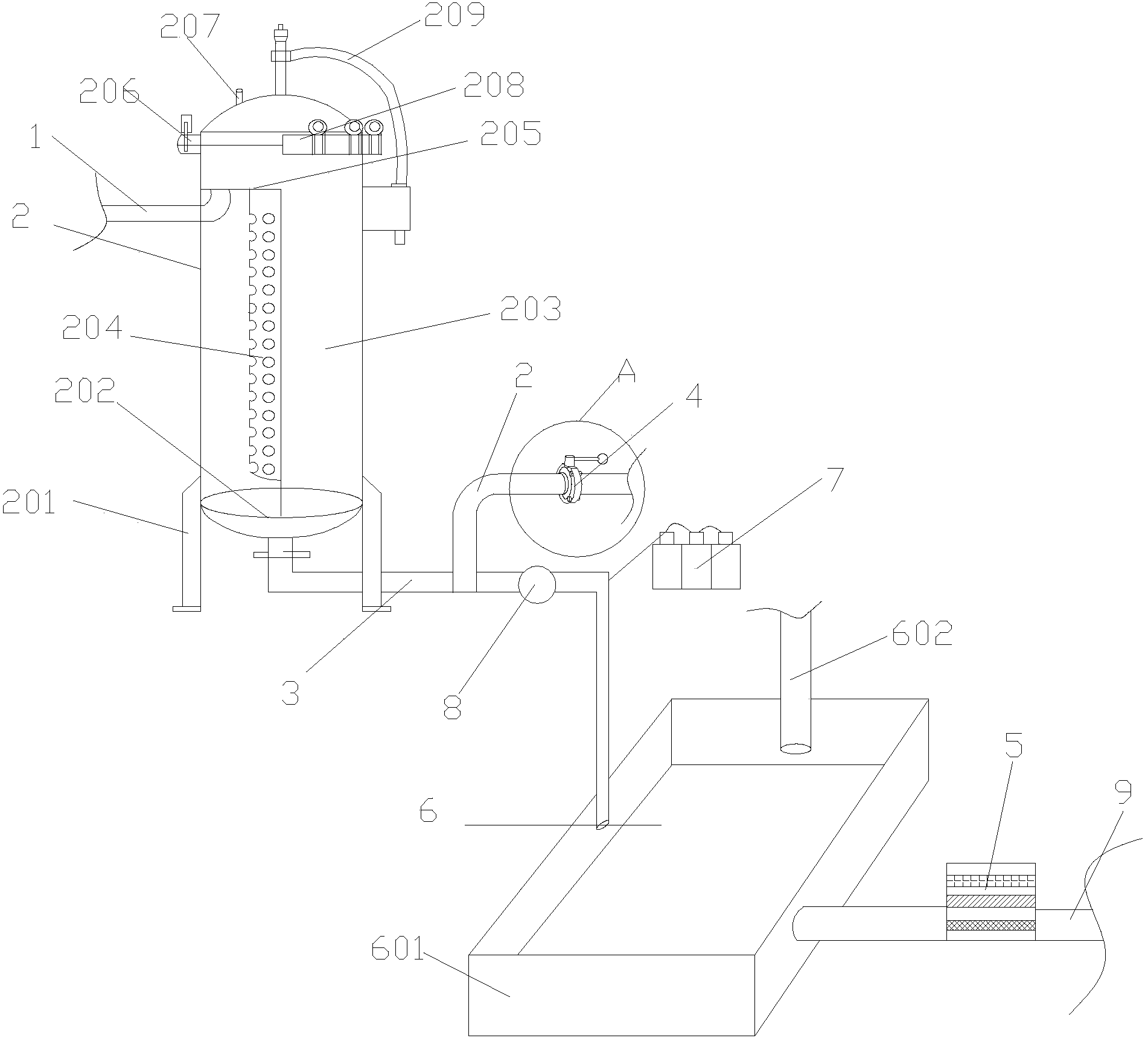

1.一种环保废水处理管装置，其特征在于：其结构包括废水入口(1)、袋式过滤器(2)、缓冲管道(3)、冲水蝴蝶阀(4)、精过滤装置(5)、化学沉淀池(6)、蓄电池组(7)、液体流量传感器(8)、净水出口(9)、清水管道(10)，所述的废水入口(1)和袋式过滤器(2)相连接，所述的袋式过滤器(2)和冲水蝴蝶阀(4)用缓冲管道(3)连接，所述的冲水蝴蝶阀(4)与清水管道(10)活动连接，所述的液体流量传感器(8)与缓冲管道(3)相连接，所述的蓄电池组(7)与化学沉淀池(6)相连接，所述的精过滤装置(5)和净水出口(9)相连接，所述的精过滤装置(5)与化学沉淀池(6)固定连接，所述的袋式过滤器(2)由支脚(201)、下封头(202)、筒体(203)、滤篮(204)、支撑板(205)、吊母(206)、压力排气口(207)、吊片(208)、摇臂(209)组成，所述的支脚(201)和下封头(202)相连接，所述的滤篮(204)设于筒体(203)内，所述的支撑板(205)与滤篮(204)相连接，所述的吊母(206)、压力排气口(207)与筒体(203)固定连接，所述的吊片(208)与支撑板(205)相连接，所述的摇臂(209)与支撑板(205)活动连接，所述的精过滤装置(5)由金属丝(501)、滤布(502)、滤纸(503)、纱线(504)组成，所述的金属丝(501)和滤纸(503)用滤布(502)连接,所述的滤纸(503)和纱线(504)相连接。
2.根据权利要求1所述的一种环保废水处理管装置，其特征在于：所述的化学沉淀池(6)由池体(601)和化学剂入口(602)组成。
3.根据权利要求2所述的一种环保废水处理管装置，其特征在于：所述的池体(601)和化学剂入口(602)相连接。
4.根据权利要求1所述的一种环保废水处理管装置，其特征在于：所述的冲水蝴蝶阀(4)由阀开关(401)、阀体(402)、螺丝(403)组成。
5.根据权利要求4所述的一种环保废水处理管装置，其特征在于：所述的阀开关(401)用螺丝(403)固定在阀体(402)上。
说明书
一种环保废水处理管装置
技术领域
本实用新型是一种环保废水处理管装置，属于环保装置领域。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
现有技术公开了申请号为201620830716.9的一种废水处理环保装置，包括粗滤箱和搅拌箱，所述粗滤箱和所述搅拌箱通过通道连通，所述粗滤箱内设有多孔板;所述搅拌箱左侧设有加药口，所述加药口连通加药管，所述加药管管壁上设有一组小圆孔，所述搅拌箱左侧底部设有出水口二，所述搅拌箱底部设有机构箱，所述机构箱底部设有电机，所述电机的转动轴上设有锥齿轮一，所述锥齿轮一与锥齿轮二啮合，所述锥齿轮二与传动轴固接，所述传动轴上端与传动条中部固接，但是该实用新型会造成废水处理管的堵塞，影响废水处理，产生气味，也不能冲洗处理管。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种环保废水处理管装置，以解决会造成废水处理管的堵塞，影响废水处理，产生气味，也不能冲洗处理管的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种环保废水处理管装置，其结构包括废水入口、袋式过滤器、缓冲管道、冲水蝴蝶阀、精过滤装置、化学沉淀池、蓄电池组、液体流量传感器、净水出口、清水管道，所述的废水入口和袋式过滤器相连接，所述的袋式过滤器和冲水蝴蝶阀用缓冲管道连接，所述的冲水蝴蝶阀与清水管道活动连接， 所述的液体流量传感器与缓冲管道相连接，所述的蓄电池组与化学沉淀池相连接，所述的精过滤装置和净水出口相连接，所述的精过滤装置与化学沉淀池固定连接，所述的袋式过滤器由支脚、下封头、筒体、滤篮、支撑板、吊母、压力排气口、吊片、摇臂组成，所述的支脚和下封头相连接，所述的滤篮设于筒体内，所述的支撑板与滤篮相连接，所述的吊母、压力排气口与筒体固定连接，所述的吊片与支撑板相连接，所述的摇臂与支撑板活动连接，所述的精过滤装置由金属丝、滤布、滤纸、纱线组成，所述的金属丝和滤纸用滤布连接，所述的滤纸和纱线相连接。
进一步地，所述的化学沉淀池由池体和化学剂入口组成。
进一步地，所述的池体和化学剂入口相连接。
进一步地，所述的冲水蝴蝶阀由阀开关、阀体、螺丝组成。
进一步地，所述的阀开关用螺丝固定在阀体上。
本实用新型的有益效果:设有冲水蝴蝶阀可以利用清水管道的水，冲刷管道，不会造成水管的堵塞，设有袋式过滤器，采用滤篮侧漏机率小，能正确地保障过滤精度，并能快捷地改换滤袋，使得操作成本下降，还设有化学沉淀池和经过滤装置可以提高废水的过滤与净化。
