申请日2015.08.26
公开(公告)日2015.12.30
IPC分类号C02F11/14
摘要
本实用新型公开了一种污泥深度脱水的处理系统，包括依次连接的第一贮泥单元、污泥浓缩单元、破壁单元和压滤单元，破壁单元包括加药子单元和破壁搅拌罐，污泥浓缩单元的出泥口与破壁搅拌罐的进泥口连接并且破壁搅拌罐的出泥口与压滤单元的进料口连接，加药子单元与破壁搅拌罐的加药口连接。本实用新型的污泥深度脱水的处理系统操作简单、处置成本低、生产成本低，处理后的污泥无害化、稳定化，尤其是含水率大幅度降低至50%以下，不仅解决了污泥无害化处置问题，也为污泥资源化利用提供便利条件。在本实用新型的污泥深度脱水的处理系统达到额定产能的情况下，污泥含水率连续10次检测保持在50%以下，完全满足国家行业标准要求。
权利要求书

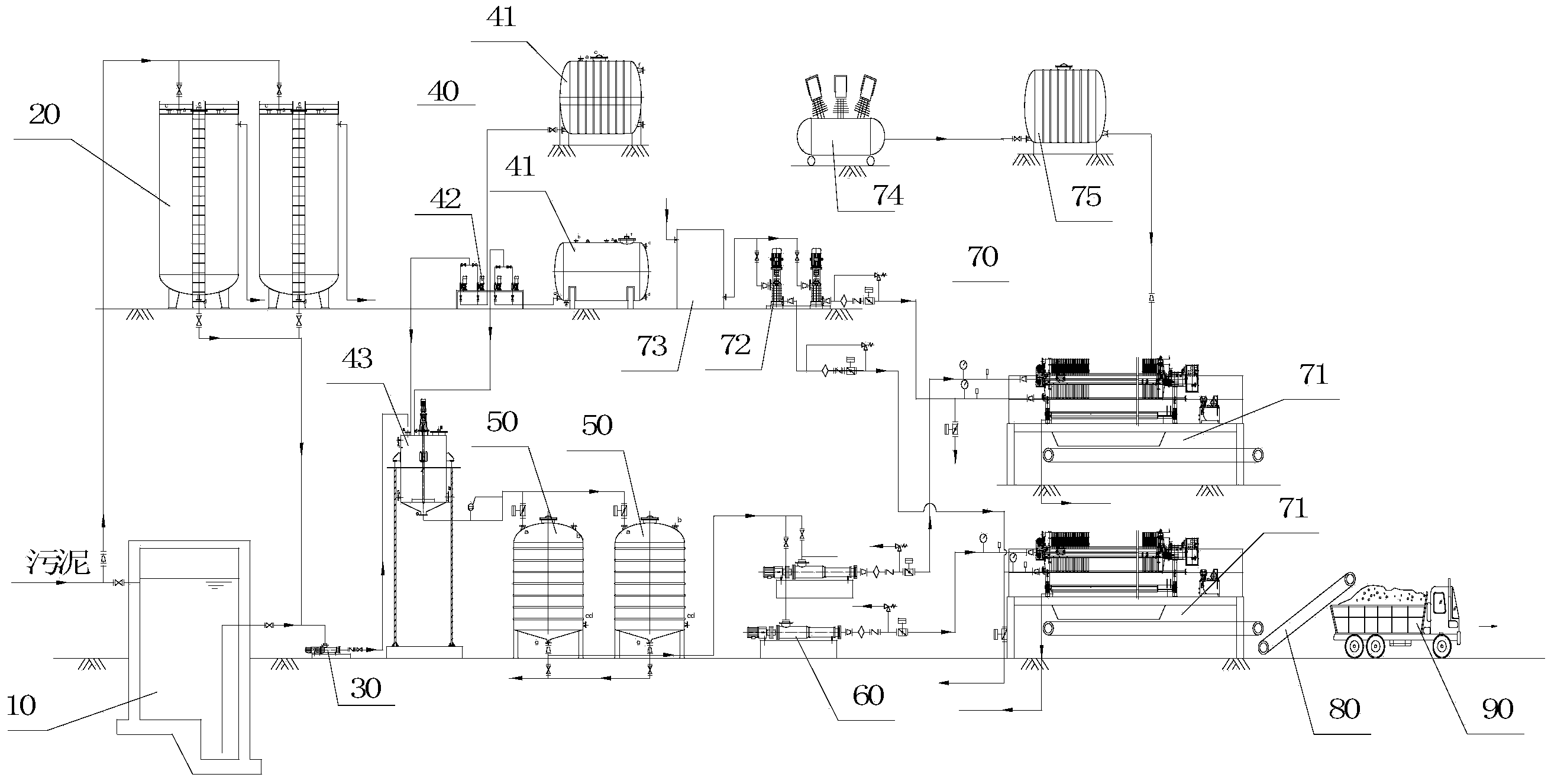

1.一种污泥深度脱水的处理系统，其特征在于，所述处理系统包括依次 连接的第一贮泥单元、污泥浓缩单元、破壁单元和压滤单元，其中，所述破 壁单元包括加药子单元和破壁搅拌罐，所述污泥浓缩单元的出泥口与破壁搅 拌罐的进泥口连接并且破壁搅拌罐的出泥口与压滤单元的进料口连接，所述 加药子单元与所述破壁搅拌罐的加药口连接。
2.根据权利要求1所述的污泥深度脱水的处理系统，其特征在于，所述 第一贮泥单元为贮泥池或沉淀池。
3.根据权利要求1所述的污泥深度脱水的处理系统，其特征在于，所述 污泥浓缩单元为浓缩罐、浓缩池或机械浓缩装置，污泥在所述污泥浓缩单元 中进行浓缩处理，浓缩后污泥的含水率降至90～98%且浓缩后污泥的体积减 少3～10倍。
4.根据权利要求1所述的污泥深度脱水的处理系统，其特征在于，所述 加药子单元包括贮药罐和计量泵，所述贮药罐储存破壁药剂并且所述贮药罐 通过所述计量泵与破壁搅拌罐的加药口连接。
5.根据权利要求1所述的污泥深度脱水的处理系统，其特征在于，所述 处理系统还包括设置在所述破壁单元与压滤单元之间的第二贮泥单元，所述 第二贮泥单元用于贮存加药后的污泥。
6.根据权利要求5所述的污泥深度脱水的处理系统，其特征在于，所述 污泥浓缩单元通过一级污泥泵与破壁搅拌罐连接，所述破壁搅拌罐或第二贮 泥单元通过二级污泥泵与压缩单元连接。
7.根据权利要求5所述的污泥深度脱水的处理系统，其特征在于，所述 压滤单元包括隔膜板框压滤机、鼓膜增压组件和保压组件，所述破壁搅拌罐 或第二贮泥单元通过二级污泥泵与所述隔膜板框压滤机连接，鼓膜增压组件 和保压组件与所述隔膜板框压滤机连接并用于增压和保压，所述鼓膜增压组 件包括鼓膜增压泵和供水箱，所述保压组件包括空压机和贮气罐。
8.根据权利要求1所述的污泥深度脱水的处理系统，其特征在于，所述 处理系统还包括设置在压滤单元之后的皮带输送机以输出深度脱水后的污泥 饼。
9.根据权利要求1所述的污泥深度脱水的处理系统，其特征在于，所述 污泥浓缩单元包括将上清液回流至格栅井的回流管，所述压滤单元包括将滤 液回流至格栅井的回流管。
10.根据权利要求1所述的污泥深度脱水的处理系统，其特征在于，所 述处理系统还包括自动控制系统。
说明书
一种污泥深度脱水的处理系统
技术领域
本实用新型涉及污泥处理的技术领域，更具体地讲，本实用新型涉及一 种污泥深度脱水的处理系统。
背景技术
本发明所指的污泥是指处理污水所产生的固态、半固态及液态废弃物。 由于其中含有大量的有机物、重金属以及致病菌和病原菌等，若不加处理进 行任意排放，则会对环境造成严重的污染。
污泥处理的总体要求是稳定化、无害化和减量化。污泥减量化的方法很 多，主要的污泥减量化途径有两种，一是减少有机物的量(消化、焚烧)，二 是降低污泥的含水率(浓缩、脱水、干化、焚烧)。第二种途径较第一种途径 更为简单易行，因此目前国内外多采用降低污泥的含水率来达到污泥减量化 的目的。
由于活性污泥的颗粒细小且呈胶团状，故水分会被束缚在胶团内，这就 使得采用常规方法难以脱除这部分水分。常规所采用的污泥改性剂为高分子 聚合物聚丙烯酰胺、聚铁、聚铝等无机高分子化合物，其能起到中和污泥中 的电性与吸附架桥的作用，形成的污泥絮体抗剪性能强且不易被打碎，但脱 水后污泥的含水率仍在80%以上，含水率高且运行成本高，对污泥后续的处 理处置增加成本投入。
因此，有必要提供一种污泥脱水效率高且脱水后污泥含水率低的污泥深 度脱水处理系统。
实用新型内容
针对上述现有技术中存在的问题和不足，本实用新型的目的在于提供一 种污泥脱水效率高且脱水后污泥含水率低的污泥深度脱水处理系统。
为了实现上述目的，本实用新型提供了一种污泥深度脱水的处理系统， 其特征在于，所述处理系统包括依次连接的第一贮泥单元、污泥浓缩单元、 破壁单元和压滤单元，其中，所述破壁单元包括加药子单元和破壁搅拌罐， 所述污泥浓缩单元的出泥口与破壁搅拌罐的进泥口连接并且破壁搅拌罐的出 泥口与压滤单元的进料口连接，所述加药子单元与所述破壁搅拌罐的加药口 连接。
根据本实用新型污泥深度脱水的处理系统的一个实施例，所述第一贮泥 单元为贮泥池或沉淀池。
根据本实用新型污泥深度脱水的处理系统的一个实施例，所述污泥浓缩 单元为浓缩罐、浓缩池或机械浓缩装置，污泥在所述浓缩罐中进行浓缩处理， 浓缩后污泥的含水率降至90～98%且浓缩后污泥的体积减少3～10倍。
根据本实用新型污泥深度脱水的处理系统的一个实施例，所述加药子单 元包括贮药罐和计量泵，所述贮药罐储存破壁药剂并且所述贮药罐通过所述 计量泵与破壁搅拌罐的加药口连接。
根据本实用新型污泥深度脱水的处理系统的一个实施例，所述处理系统 还包括设置在所述破壁单元与压滤单元之间的第二贮泥单元，所述第二贮泥 单元用于贮存加药后的污泥。
根据本实用新型污泥深度脱水的处理系统的一个实施例，所述污泥浓缩 单元通过一级污泥泵与破壁搅拌罐连接，所述破壁搅拌罐或第二贮泥单元通 过二级污泥泵与压缩单元连接。
根据本实用新型污泥深度脱水的处理系统的一个实施例，所述压滤单元 包括隔膜板框压滤机、鼓膜增压组件和保压组件，所述破壁搅拌罐或第二贮 泥单元通过二级污泥泵与所述隔膜板框压滤机连接，鼓膜增压组件和保压组 件与所述隔膜板框压滤机连接并用于增压和保压，所述鼓膜增压组件包括鼓 膜增压泵和供水箱，所述保压组件包括空压机和贮气罐。
根据本实用新型污泥深度脱水的处理系统的一个实施例，所述处理系统 还包括设置在压滤单元之后的皮带输送机以输出深度脱水后的污泥饼。
根据本实用新型污泥深度脱水的处理系统的一个实施例，所述污泥浓缩 单元包括将上清液回流至格栅井的回流管，所述压滤单元包括将滤液回流至 格栅井的回流管。
根据本实用新型污泥深度脱水的处理系统的一个实施例，所述处理系统 还包括自动控制系统。
本实用新型的污泥深度脱水的处理系统操作简单、处置成本低、生产成 本低，处理后的污泥无害化、稳定化，尤其是含水率大幅度降低，不仅解决 了污泥无害化处置问题，也实现了污泥资源化利用。在本实用新型的污泥深 度脱水的处理系统达到额定产能的情况下，污泥含水率连续10次检测保持在 50%以下，完全满足国家行业标准要求。
